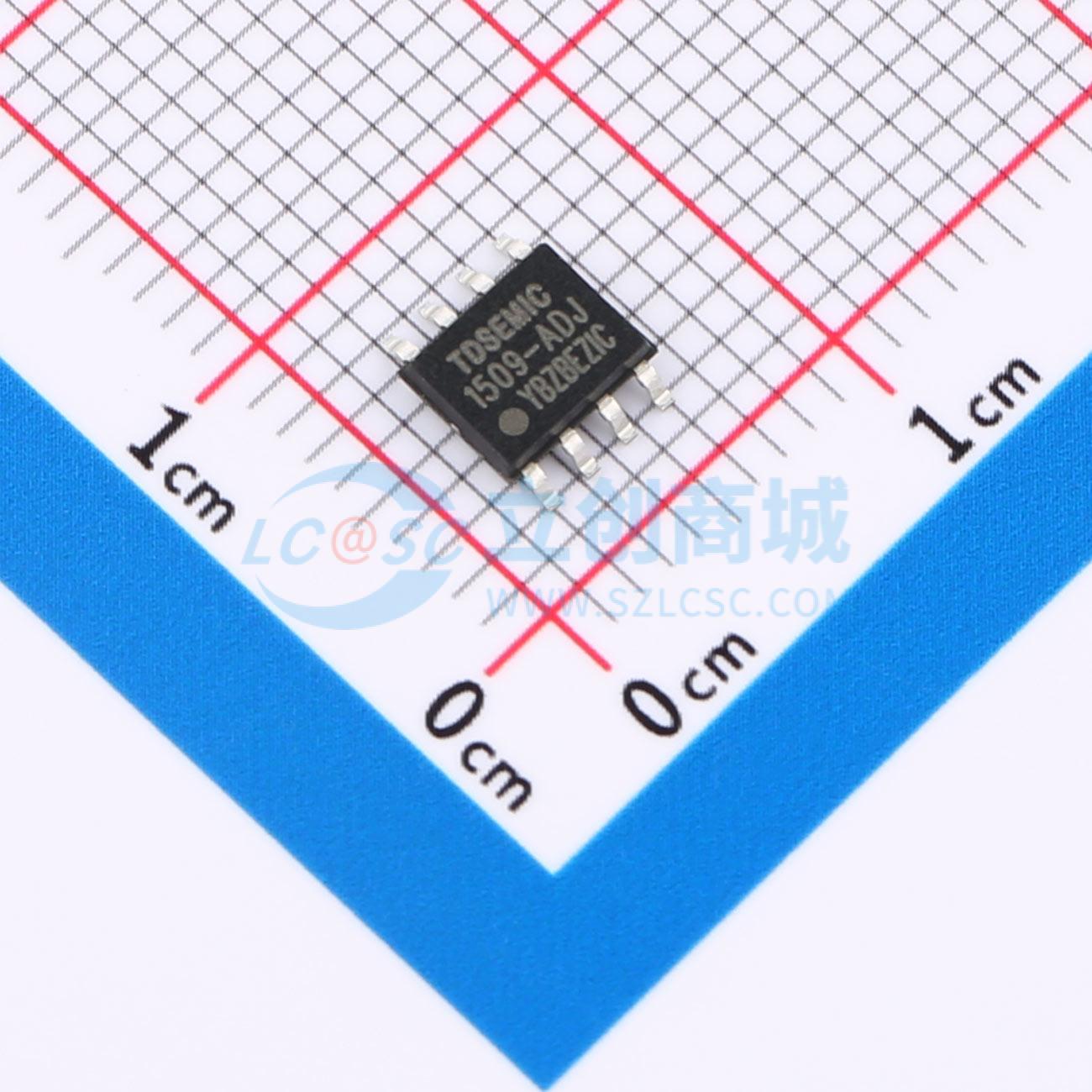

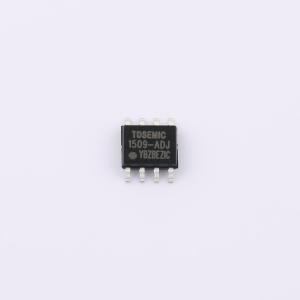

温馨提醒：图片仅供参考，商品以实物为准
XL1509-ADJ-TD
降压型 3A 4.5V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DCDC降压，电源输入30V以上，1A~3A(中电流)方案
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- XL1509-ADJ-TD
- 商品编号
- C52195489
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.142克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 1.2V~37V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护 |
商品概述
XL1509是一款高效降压型DC-DC转换器，其固定开关频率为150KHz，可提供最高2A的输出电流能力，并具备低纹波、出色的线性调整率与负载调整率特点。该器件内置固定频率振荡器与频率补偿电路，从而简化了电路设计。其PWM控制环路支持占空比在0%至100%之间线性调节。器件内置使能功能与输出过电流保护功能。当二次限流功能启用时，开关频率将从150KHz降至50KHz。内部补偿模块有助于减少外围元器件数量。XL1509-XX采用ESOP8和SOP8封装形式。
商品特性
- 4.5V至40V宽输入电压范围
- 输出版本固定3.3V、5V、12V和ADJ可调
- 输出电压1.23V至37V可调
- 最大占空比100%
- 最小压差1.5V
- 固定150KHz开关频率
- 最大2A开关电流
- 内置功率三极管
- 高效率
- 出色的线性与负载调整率
- EN引脚TTL关断功能
- EN引脚迟滞功能
- 内置热关断功能
- 内置限流功能
- 内置二次限流功能
应用领域
- LCD电视与显示屏
- 数码相框
- 机顶盒
- 路由器
- 通讯设备供电
