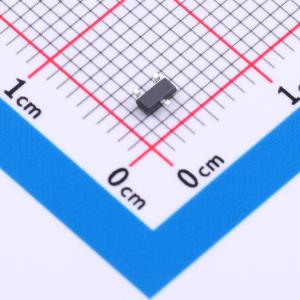

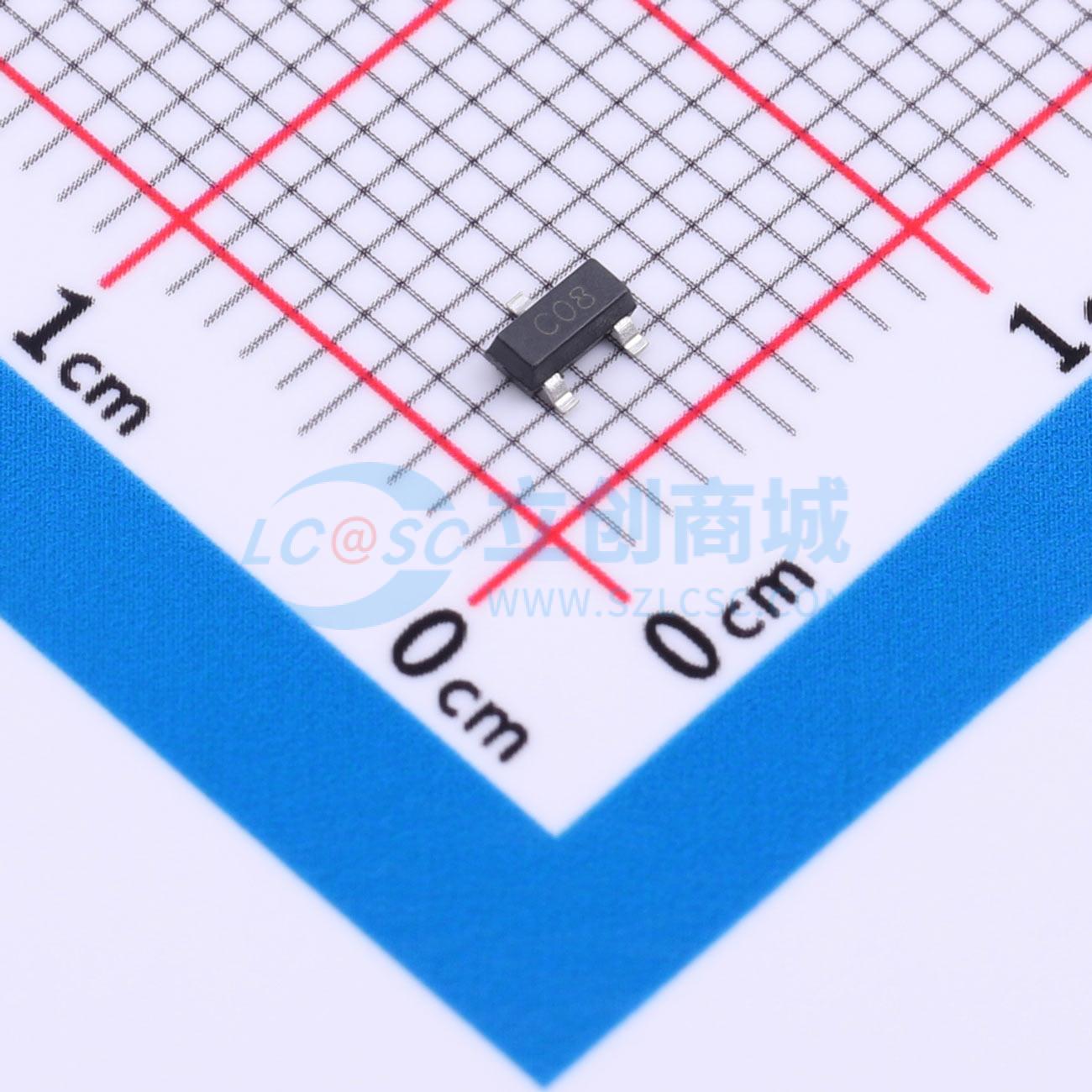

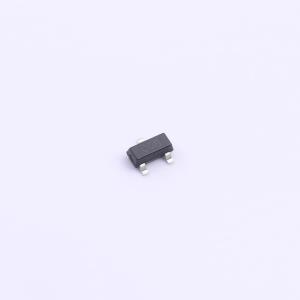

SM08C
SMxcC 专为需要瞬态过压保护功能的应用而设计。它们适用于对电压和静电放电（ESD）敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备及其他应用场景。这些器件非常适合电路板空间有限的情况
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该产品是一种超低电容瞬态电压抑制器（TVS），旨在保护高速数据接口。其典型电容仅为0.20pF（输入/输出之间），能够保护对寄生效应敏感的系统免受过压和过流瞬态现象的影响。其极低的负载电容也使其成为保护高速信号引脚的理想选择。
- 品牌名称
- KUU
- 商品型号
- SM08C
- 商品编号
- C52195100
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 8V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 20A@8/20us | |
| 峰值脉冲功率(Ppp) | 500W@8/20us | |
| 击穿电压(VBR) | 12V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 60pF |
商品特性
- 峰值脉冲电流 (8/20μs)：20A
- IEC61000-4-2 (ESD) 保护：±30kV (空气放电)，±30kV (接触放电)
- 结电容 (最大值：60pF)
- 保护两条双向线路
- 低钳位电压
- 低漏电流
- 工作电压：8V
- 符合RoHS标准
应用领域
- 手机及配件
- 微处理器设备
- 个人数字助理
- 笔记本和服务器
- 便携式仪器
