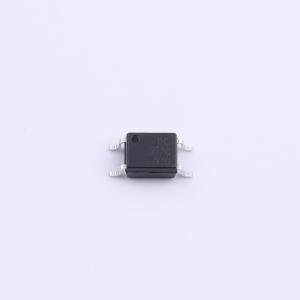

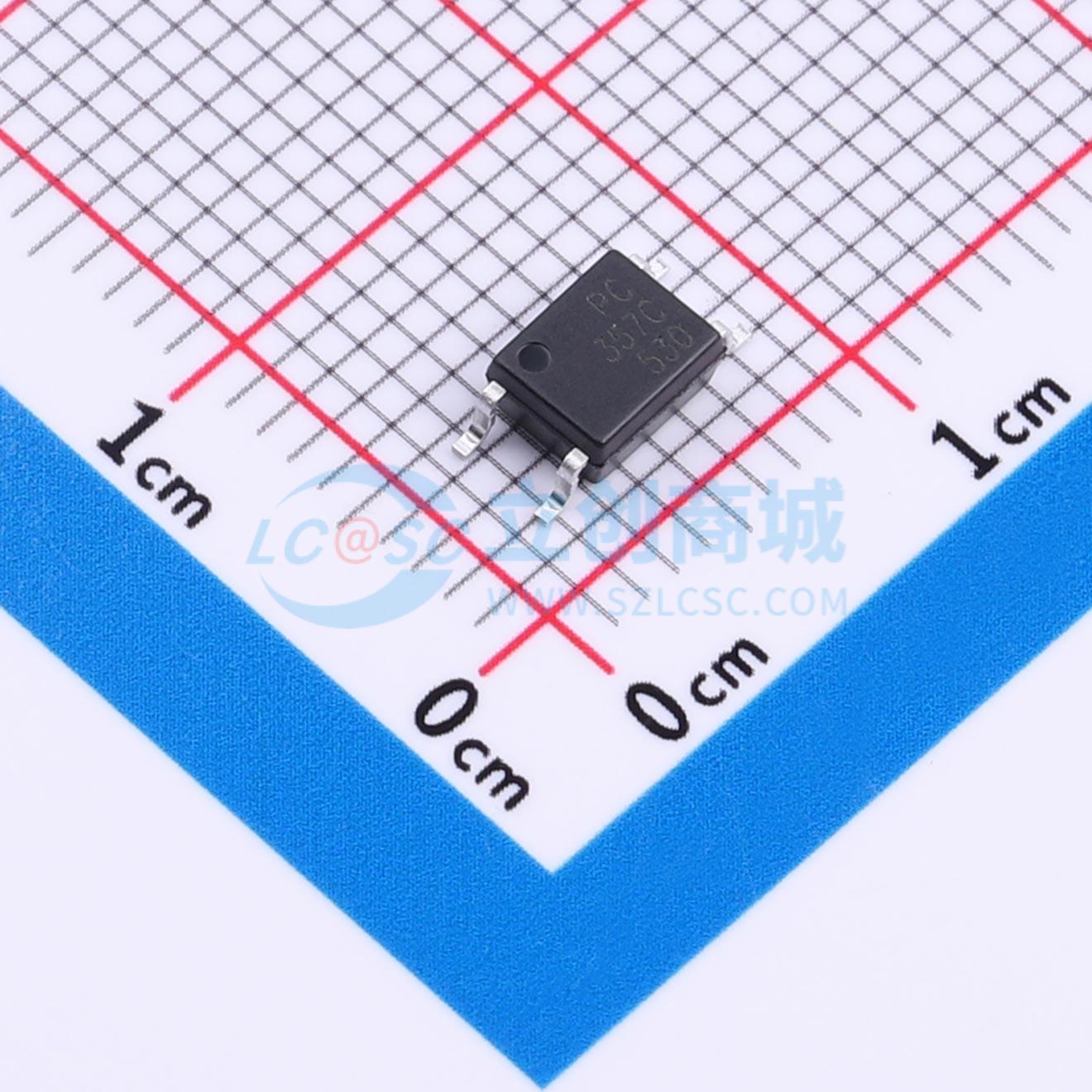

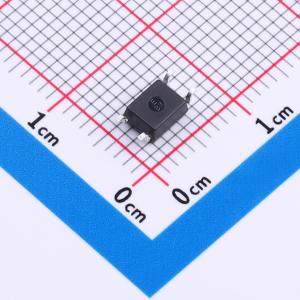

温馨提醒：图片仅供参考，商品以实物为准
PC357C
AlGaAs红外发射二极管与硅NPN光电晶体管探测器耦合的光耦，高输入输出隔离电压，采用4引脚小外形封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 光藕
- 品牌名称
- YONGYUTAI(永裕泰)
- 商品型号
- PC357C
- 商品编号
- C52195104
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.182233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 35V | |
| 集射极饱和电压(VCE(sat)) | 60mV@20mA,1mA |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 6us | |
| 下降时间 | 8us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 200% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 60mA | |
| 功能特性 | - |
商品概述
PC357C器件由铝镓砷红外发光二极管与硅NPN光电晶体管探测器光耦合构成。该器件采用4引脚小型封装，提供卷带包装形式。
商品特性
- 电流传输比在IF = 5mA、VCE = 5V条件下为50% ~ 600%
- 高输入输出隔离电压
- 爬电距离大于5.00mm
- 工作温度高达+110℃
- 符合RoHS与REACH标准
- 符合无卤素要求
- 湿度敏感等级为1级
应用领域
- 可编程控制器
- 系统设备与测量仪器
- 通信设备
- 家用电器
