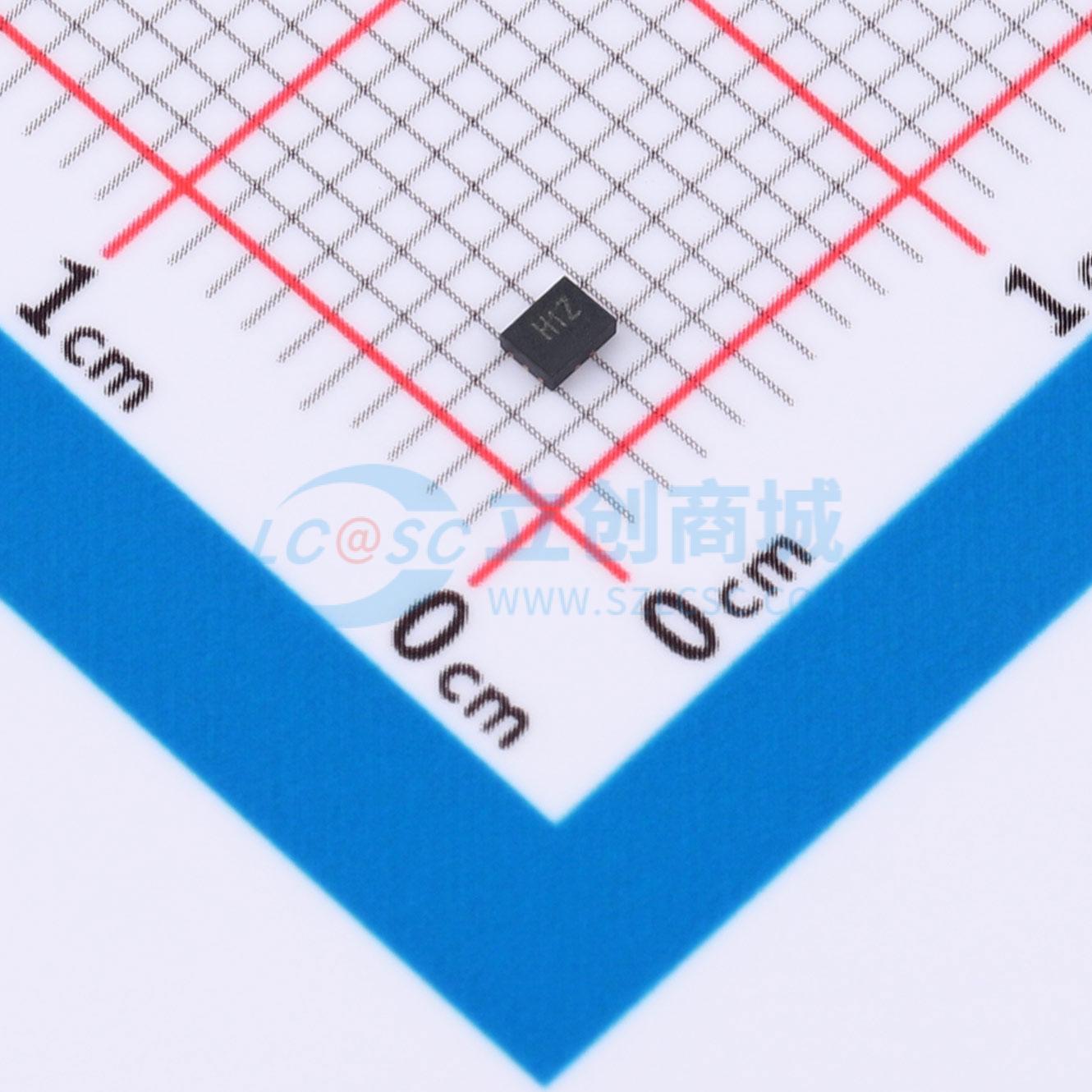

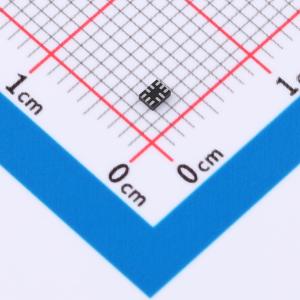

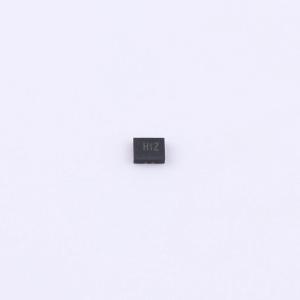

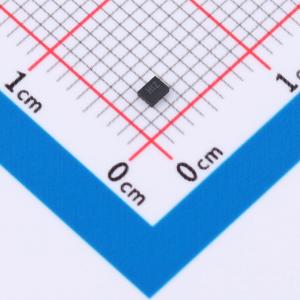

TPBL1532TQFN

高速USB 2.0 双刀双掷模拟开关

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TECH PUBLIC(台舟)
商品型号: TPBL1532TQFN
商品编号: C52188425
商品封装: QFN-10L(1.4x1.8)
包装方式: 编带
商品毛重: 0.027克(g)

商品参数

商品概述

这是一款用于USB Type-C Tm系统的双向低功耗双端口高速USB 2.0模拟开关，具备集成保护功能。该器件配置为双2:1或1:2开关，针对USB Type-CTm系统中的USB 2.0 DP/DM线路进行了优化。该器件能够实现真正的隔离，即使COM+/-覆盖VCC，也只有极少电流回流到电源。它具有低的位间偏斜和高的通道间噪声隔离，并且与各种标准兼容，如高速USB 2.0（480Mbps）。每个开关都是双向的，对输出端的高速信号几乎没有衰减。其带宽足够宽，能够以良好的信号完整性传输高速USB 2.0差分信号（480 Mb/s）。

商品特性

低导通电阻，Ron ≤ 4.5Ω
1.8V逻辑兼容控制引脚
高关断隔离：-100dB @ 100KHz
COM+/-覆盖VCC，即使电源关闭也能实现真正的隔离
低通道间串扰：-97dB @ 100KHz
高带宽（-3dB @ 550MHz），适用于USB2.0高速布线
低静态电流（< 2μA），电源范围非常宽（1.5V ~ 5.5V）

应用领域

移动电话
平板电脑
笔记本电脑
使用USB Type-C或Micro-B连接器的地方

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	导通电阻(Ron)	4.5Ω
	工作电压	1.5V~5.5V
	导通电容(Con)	7pF

	属性	参数值
	导通时间(ton)	200ns
	关闭时间(toff)	200ns
	带宽	550MHz
	工作温度	-40℃~+85℃
	传播延迟(tpd)	-
	功能特性	双向模拟通道；断电隔离
