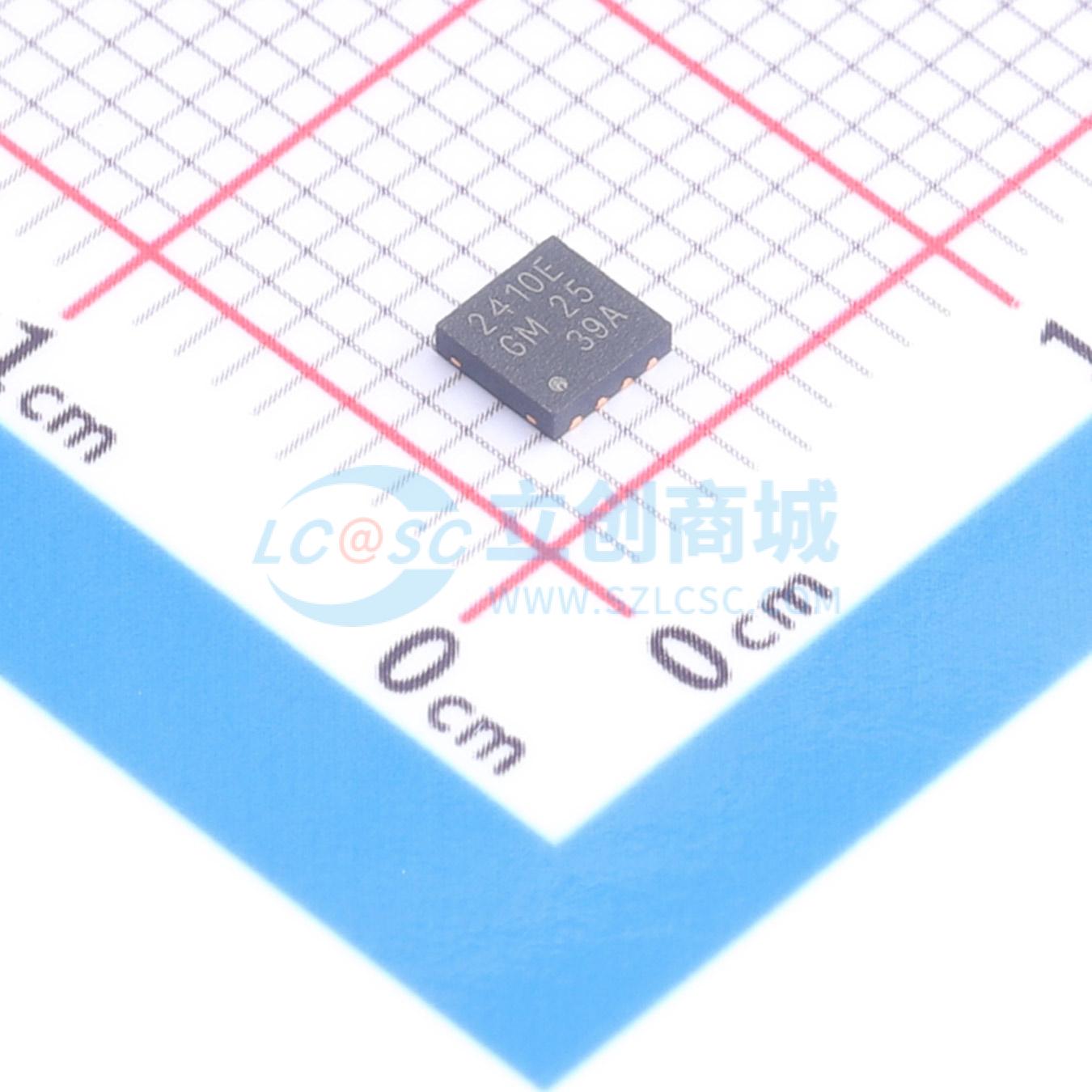

温馨提醒：图片仅供参考，商品以实物为准

GM2410ENA

带IEC ESD保护的RS-485收发器，具备故障保护、低功耗和高抗噪性

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: GM2410E是一款±70V故障保护及±25V宽共模范围的RS-485半双工收发器，具有±16KV ESD（HBM）保护，支持3.3V至5V的宽电压工作范围，速率达到500kbps，支持热插拔，能够运用在各种复杂恶劣的环境中。
品牌名称: GATEMODE(捷茂微)
商品型号: GM2410ENA
商品编号: C52164555
商品封装: DFN-8-EP(3x3)
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	节点数	256
	静电保护	±16kV
	工作温度	-40℃~+125℃
	静态电流	600uA
	通讯模式	半双工
	功能特性	热插拔保护；自动故障恢复；Tx/Rx启用；热关断保护；失效保护；使能关断；过流保护；低功耗模式

商品概述

GM2410 是一款具备 ±70V 故障保护功能的半双工 RS-422/RS-485 收发器，工作于单路 3V 至 5.5V 电源。其总线接口引脚在所有工作模式下均受到过压条件保护，确保在严苛的工业环境中实现稳健的通信。这些器件集成了 IEC ESD 保护，无需外部系统级保护元件。扩展的 ±25V 输入共模范围保证了在较长电缆长度和/或存在较大地环路电压情况下的可靠数据通信。增强的 150mV 接收器迟滞确保了高噪声抑制能力。此外，接收器失效保护功能可在输入开路或短路时保证逻辑高电平输出。GM2410 器件采用小型 MSOP8 和 DFN8 封装，适用于空间受限的应用。该器件的工作环境空气温度范围为 -40°C 至 125°C。

商品特性

符合或超越 TIA/EIA-485A 和 TIA/EIA-422B 标准要求
具备功能安全能力，提供有助于功能安全系统设计的文档
3V 至 5.5V 电源电压
在 5V 电源下，差分输出电压超过 2.1 V，兼容 PROFIBUS
总线 I/O 保护，包括 ±70V DC 总线故障、±16kV HBM ESD、±12kV IEC 61000-4-2 接触放电、±12kV IEC 61000-4-2 空气间隙放电、±4kV IEC 61000-4-4 快速瞬变脉冲群
半双工器件
扩展的环境温度范围：-40°C 至 125°C
扩展的工作共模范围：±25V
增强的接收器迟滞以提高抗噪能力
低功耗，关断电源电流 < 2 μA，工作电流 < 1mA
无毛刺的上电/掉电，支持热插拔能力
针对开路、短路和空闲总线具有失效保护功能
热关断保护
1/8 单位负载（最多支持 256 个总线节点）
采用小型 MSOP8 和 DFN8 封装以节省电路板空间，或提供 SOIC 封装以实现直接替换兼容性

应用领域

电机驱动
工厂自动化与控制
HVAC 系统
楼宇自动化
电网基础设施

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	500Kbps
