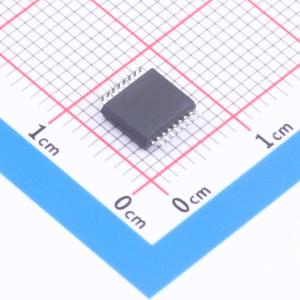

温馨提醒：图片仅供参考，商品以实物为准

GM3221EBA

带自动关机功能的RS-232收发器，具备ESD保护、高数据速率和自动开关机特性

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: GM3221E包含一个驱动器、一个接收器。支持高达250Kbps的数据传输速率，±15KV的ESD保护。低功耗，自动关断功能。
品牌名称: GATEMODE(捷茂微)
商品型号: GM3221EBA
商品编号: C52164559
商品封装: SSOP-16
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

GM3221E是一款采用3V/5.5V供电的通信接口芯片，具备自动关断/唤醒功能、高数据速率能力以及增强型静电放电保护功能。发射器输出和接收器输入通过IEC 1000-4-2空气间隙放电提供±15kV保护，通过IEC 1000-4-2接触放电提供±8kV保护，并通过人体模型提供±15kV保护。该器件包含一个线路驱动器和一个带有专用使能引脚的线路接收器。当RS-232电缆断开或所连接外设的发射器关闭时，芯片会进入低功耗关断模式，从而无需更改现有BIOS或操作系统即可节省功耗。收发器采用专有的低压差发射器输出级，配合双电荷泵，可在+3.0V至+5.5V电源下实现真正的RS-232性能。电荷泵在+3.3V电源下仅需四个0.1μF的小型电容即可工作。每款器件均保证在保持RS-232输出电平的同时，数据速率可达250kbps。

商品特性

在Vcc = +3.0V至+5.5V范围内实现真正的RS-232操作
通过AutoShutdown功能实现1μA供电电流
保证250kbps数据速率
自动关断功能可自动禁用驱动器以节省功耗
提供软件控制的关断选项
满足或超过TIA/EIA-232-F和ITU V.28标准要求
增强的ESD规格：±15kV人体模型，±15kV IEC61000-4-2空气放电，±8kV IEC61000-4-2接触放电

应用领域

笔记本电脑
蜂窝电话
电池供电设备
手持设备
外设

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	数据速率	250Kbps
	工作电压	3V~3.6V；4.5V~5.5V

	属性	参数值
	静电保护	±15kV
	有无电荷泵	有
	工作温度	-40℃~+85℃
	静态电流	1mA
	功能特性	低功耗模式；唤醒功能
