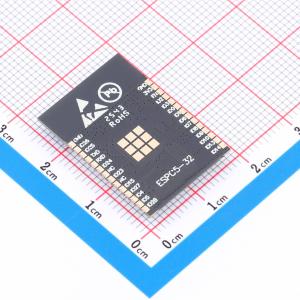

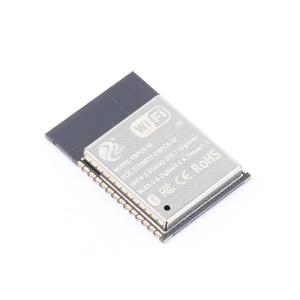

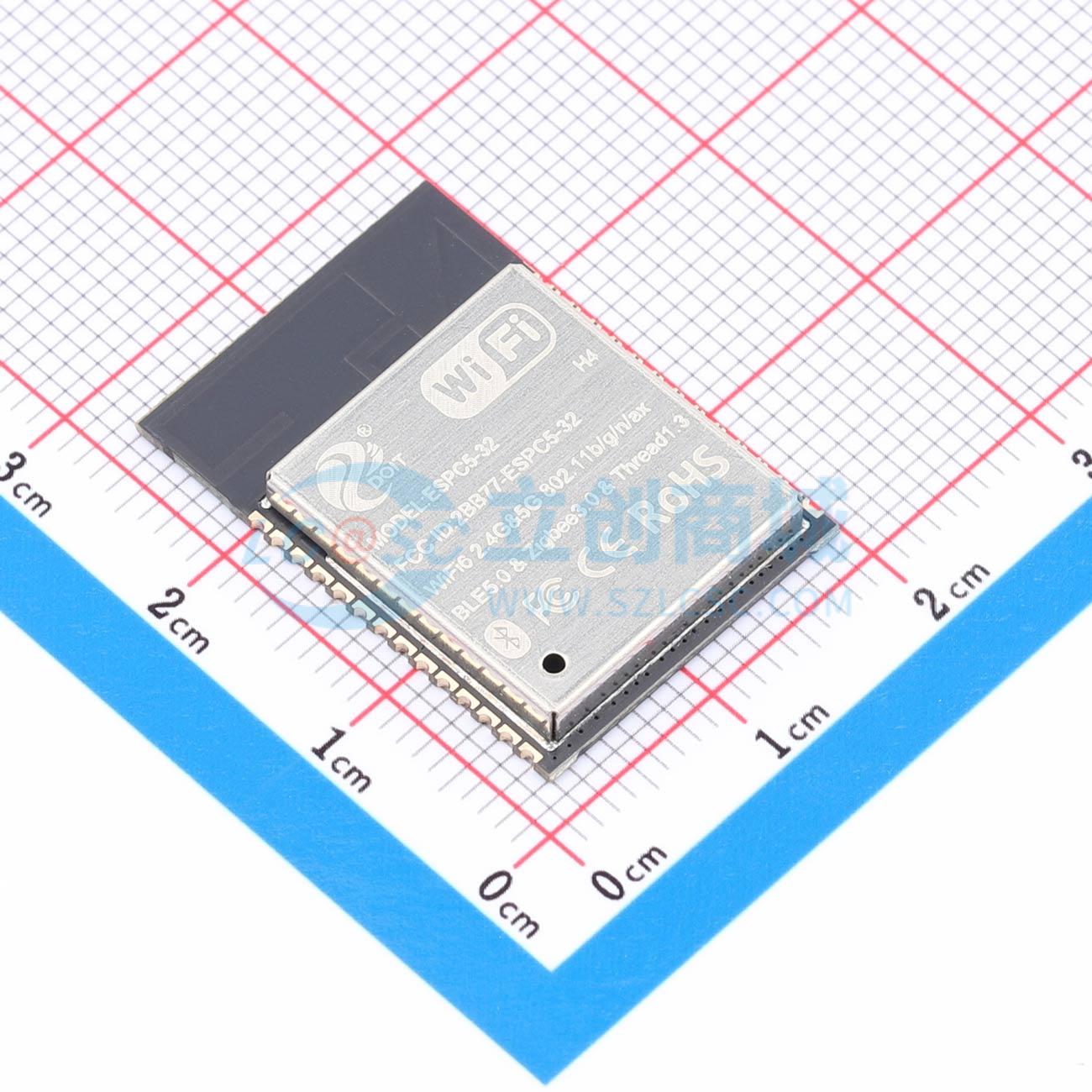

温馨提醒：图片仅供参考，商品以实物为准
ESPC5-32-H4
ESP32-C5系列，WiFi 2.4G&5G 双频模组，ESPC5-32-H4，蓝牙模组，ZigBee模组
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- WiFi6 2.4&5G Zigbee3+Thread模组,ESP32-C5芯片,32Mbit Flash,PCB天线
- 品牌名称
- DOIT(四博智联)
- 商品型号
- ESPC5-32-H4
- 商品编号
- C52139914
- 商品封装
- SMD,25.5x18mm
- 包装方式
- 编带
- 商品毛重
- 2.527932克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | WiFi模块 | |
| 核心芯片 | ESP32-C5 | |
| 支持协议 | IEEE802.11b/g/n/ax；IEEE802.15.4；Bluetooth5.0 | |
| 接口类型 | UART；SPI；I2C | |
| 频率 | 2.4GHz；5GHz | |
| 天线形式 | 板载PCB天线 | |
| 发射功率 | 18.5dBm；18dBm |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V | |
| 接收电流 | 95mA | |
| 发送电流 | 338mA；273mA；273mA | |
| 接收灵敏度 | -99dBm | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 集成蓝牙功能；集成Zigbee功能 |
商品概述
ESPC5-32 无线局域网6 2.4G&5 GHz 与蓝牙共存模块是一款高度集成的单芯片低功耗 802.11b/g/n/ax 无线局域网网络控制器。它在一颗芯片中集成了 240MHz CPU、无线局域网 MAC、支持 1T1R 的无线局域网基带、射频和蓝牙功能。它还提供大量可配置的通用输入输出引脚，这些引脚可配置为数字外设，用于不同的应用和控制用途。ESPC5-32 集成了丰富的外设，包括串行外设接口、并行输入输出、模数转换器、通用异步收发传输器、集成电路总线、集成电路内置音频总线、远程控制收发器、发光二极管脉冲宽度调制、通用串行总线串口、联合测试工作组控制器、电机控制脉宽调制、安全数字输入输出 2.0 从控制器、通用直接存储器访问、车载网络接口控制器、片上联合测试工作组调试功能、事件任务矩阵，以及多达 22 个通用输入输出引脚等。ESPC5-32 包含一个符合 IEEE 标准 802.15.4 的子系统，集成了物理层和媒体访问控制层。它支持多种软件协议栈，包括 Thread、ZigBee、Matter、HomeKit、消息队列遥测传输等。该模块使用 ESP32-C5 作为无线局域网和蓝牙共存系统级芯片。ESPC5-32 模块集成了内部存储器，用于实现完整的无线局域网协议功能。其嵌入式存储器配置也为应用开发提供了便利。该模块支持标准的 IEEE802.11 b/g/n/ax 协议和完整的传输控制协议/网际协议协议栈。使用它为现有设备添加无线局域网功能，也可将其视为独立的网络控制器。
商品特性
- 芯片：ESP32-C5
- 模块尺寸：18mm × 25.5mm × 3mm
- RISC-V 单核微处理器 240MHz
- 320KB 只读存储器
- 384KB 高性能静态随机存取存储器 + 16KB 低功耗静态随机存取存储器
- 无线局域网 2.4&5 GHz，1发1收
- 符合 IEEE 802.11 b/g/n/ax 标准
- 工作信道中心频率范围：2412 ~ 2484 MHz，5180 ~ 5885MHz
- 1发1收模式，数据速率高达 150 Mbps
- 20&40 MHz 带宽
- 发送/接收聚合媒体访问控制协议数据单元，发送/接收聚合媒体访问控制服务数据单元
- 立即块确认
- 802.11 mc 精细时间测量
- 蓝牙 5，蓝牙网状网络
- 速率：125 Kbps，500 Kbps，1 Mbps，2 Mbps
- 广播扩展
- 多组广播
- 信道选择算法 2
- 低功耗功率控制
- 符合 IEEE 802.15.4-2015 协议
- 2.4 GHz 频段偏移正交相移键控物理层
- 数据速率：250 Kbps
- Thread 1.3
- ZigBee 3.0
- 通用输入输出 × 22
- 集成电路总线
- 集成电路内置音频总线
- 安全数字输入输出
- 车载网络灵活数据速率
- 串行外设接口
- 使能
- 电机控制脉宽调制
- 模数转换器
- 发光二极管脉冲宽度调制
- 工作温度：-40℃~85℃
应用领域
- 串口透传
- 无线局域网探针
- 智能家居设备
- 摄像头产品
- 传感器网络
