温馨提醒：图片仅供参考，商品以实物为准

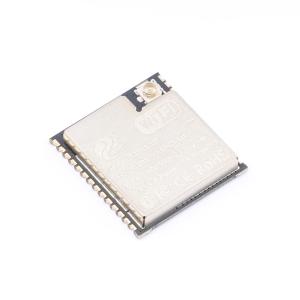

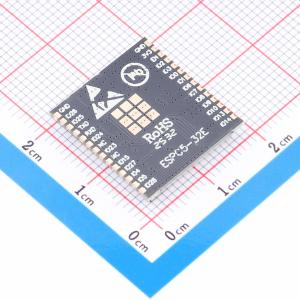

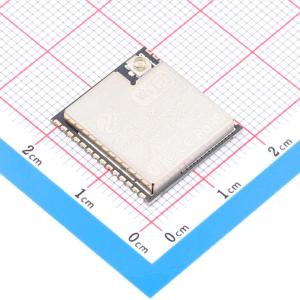

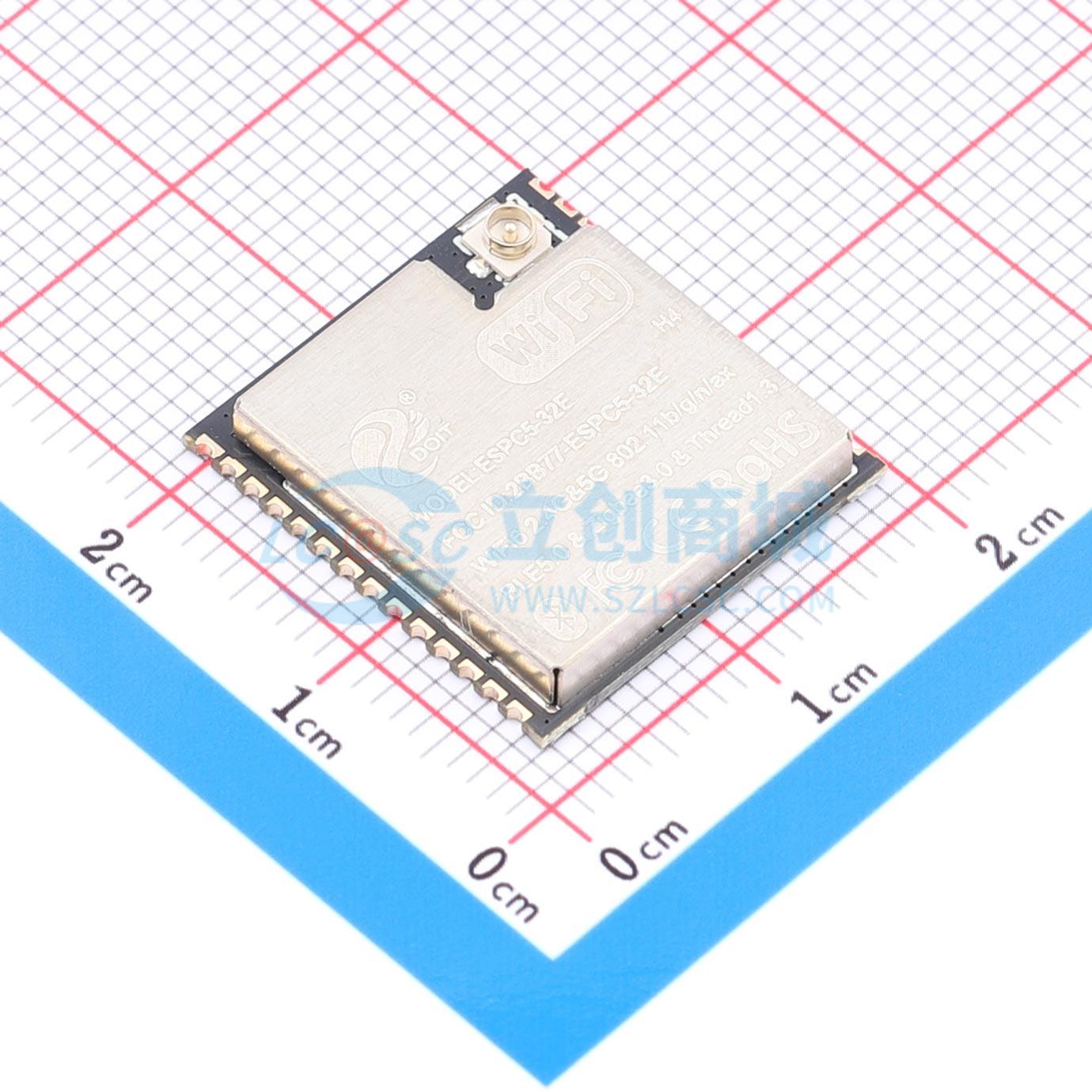

ESPC5-32E-H4
ESP32-C5系列，WiFi 2.4G&5G 双频模组，ESPC5-32E-H4，蓝牙模组，ZigBee模组
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- WiFi6 2.4&5G Zigbee3+Thread模组,ESP32-C5芯片,32Mbit Flash,IPEX接口模组
- 品牌名称
- DOIT(四博智联)
- 商品型号
- ESPC5-32E-H4
- 商品编号
- C52139915
- 商品封装
- SMD,19.2x18mm
- 包装方式
- 编带
- 商品毛重
- 4.715152克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | WiFi模块 | |
| 核心芯片 | ESP32-C5 | |
| 频率 | 2.4GHz；5GHz | |
| 天线形式 | IPEX接口 | |
| 发射功率 | 18.5dBm | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 接收电流 | 122mA；95mA | |
| 发送电流 | 338mA；398mA | |
| 接收灵敏度 | -69dBm | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 集成蓝牙功能；集成Zigbee功能 |
商品概述
ESPC5-32E是一款高度集成的单芯片低功耗802.11b/g/n/ax无线局域网网络控制器模块，支持Wi-Fi 6 2.4GHz和5GHz双频段以及蓝牙共存。它集成了240MHz CPU、WLAN MAC、支持1T1R的WLAN基带、射频和蓝牙功能于单芯片中。该模块提供丰富的可配置GPIO，可配置为数字外设，适用于不同的应用和控制用途。它集成了多种外设接口，包括SPI、并行IO、ADC、UART、I2C、I2S、RMT、LED脉宽调制、USB串口、JTAG控制器、MCPWM、SDIO 2.0从控制器、GDMA、Twai控制器、片上JTAG调试功能和事件任务矩阵等，最多可达22个GPIO。该模块还包含一个符合IEEE 802.15.4-2015标准的子系统，集成了PHY和MAC层，支持包括Thread、ZigBee、Matter、HomeKit、MQTT在内的多种软件协议栈。模块内部集成了存储器，用于实现完整的Wi-Fi协议功能，便于应用开发。它支持标准的IEEE 802.11 b/g/n/ax协议和完整的TCP/IP协议栈，可用于为现有设备添加Wi-Fi功能，或作为独立的网络控制器使用。
商品特性
- 芯片：ESP32-C5
- 模块尺寸：18mm × 19.2mm × 3mm
- RISC-V单核微处理器，主频240MHz
- 320KB ROM
- 384KB HP SRAM + 16KB LP SRAM
- Wi-Fi支持2.4GHz和5GHz双频，1T1R
- 符合IEEE 802.11 b/g/n/ax标准
- 工作信道中心频率范围：2412 ~ 2484 MHz，5180 ~ 5885MHz
- 1T1R模式下数据速率最高可达150 Mbps
- 支持20MHz和40MHz带宽
- 支持TX/RX A-MPDU，TX/RX A-MSDU
- 支持立即块确认
- 支持802.11 mc FTM
- 蓝牙5（LE），支持蓝牙Mesh
- 速率：125 Kbps，500 Kbps，1 Mbps，2 Mbps
- 支持广播扩展
- 支持多组广播
- 支持信道选择算法#2
- 支持LE功率控制
- 符合IEEE 802.15.4-2015协议
- 2.4GHz频段OQPSK PHY
- 数据速率：250 Kbps
- 支持Thread 1.3
- 支持ZigBee 3.0
- 外设接口：22个GPIO；I2C；I2S；SDIO；CAN FD；SPI；EN；MCPWM；ADC；LED PWM
- 工作温度：-40℃ ~ 85℃
应用领域
- 串口透传
- Wi-Fi探针
- 智能家居设备
- 摄像头产品
- 传感器网络
- 无线定位系统信标
- 工业现场总线
