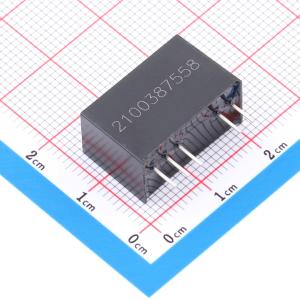

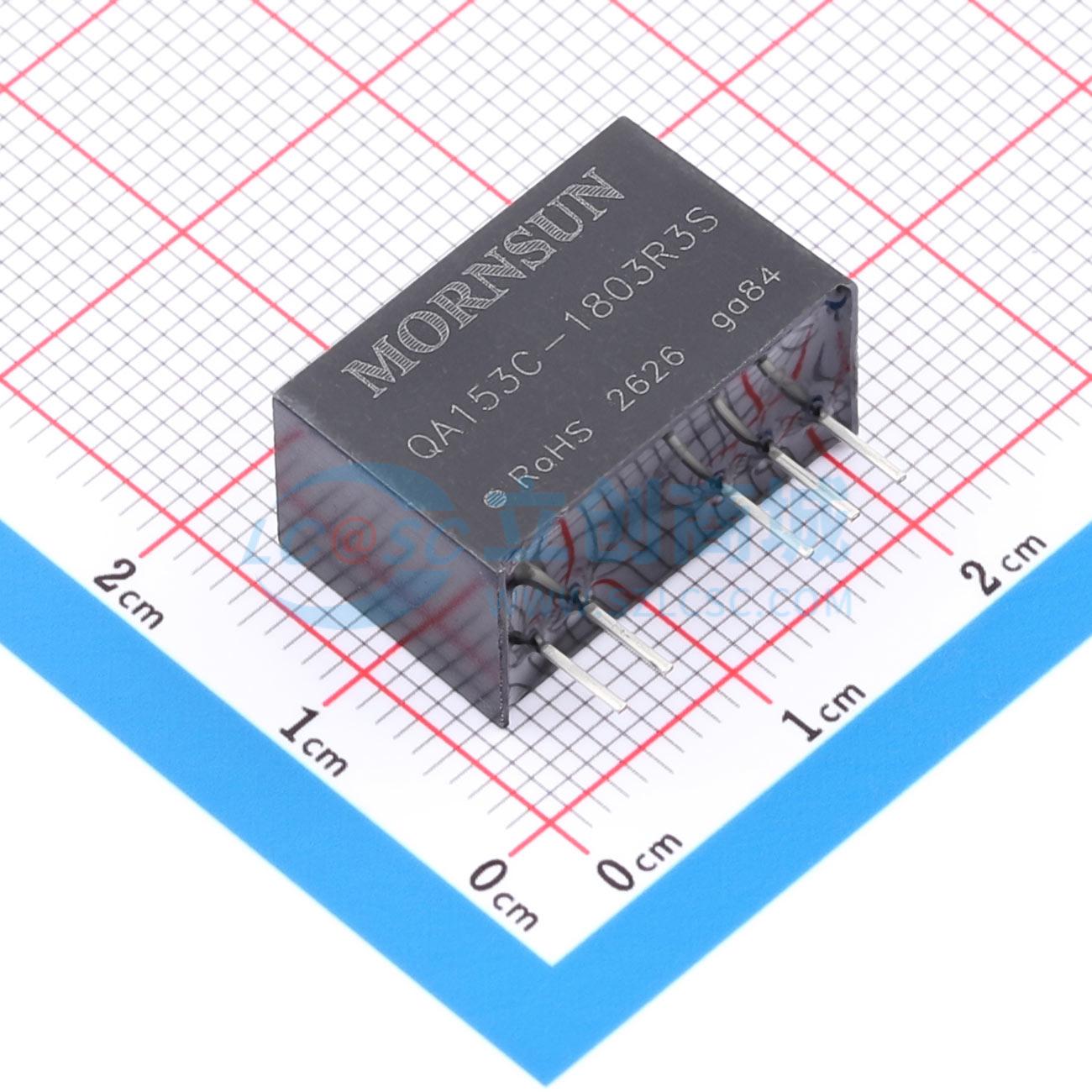

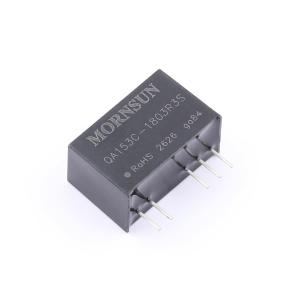

温馨提醒：图片仅供参考，商品以实物为准
QA153C-1803R3S
SiC驱动器专用DC/DC模块电源，满足加强绝缘，具输出短路保护及自恢复能力，超小型SIP封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- QA153C-1803R3S
- 商品编号
- C52118186
- 商品封装
- 插件,19.5x9.8mm
- 包装方式
- 管装
- 商品毛重
- 6.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | 塑封型 | |
| 输出通道数 | 2 | |
| 工作电压(Vin) | 13.5V~16.5V | |
| 转换效率 | 85% | |
| 输出电压(Vout) | -3V；18V | |
| 输出电流(最大值) | 100mA；100mA | |
| 纹波噪声 | 50mVp-p |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 200kHz | |
| 最大容性负载 | 1500uF | |
| 工作温度 | -40℃~+105℃ | |
| 长度 | 19.5mm | |
| 宽度 | 9.8mm | |
| 高度 | 12.5mm | |
| 功能特性 | 短路保护；自动故障恢复 |
商品概述
该系列是专为碳化硅驱动器设计的DC-DC模块电源，其内部采用非对称式电压输出形式，以尽可能减小碳化硅的驱动损耗，同时具备输出短路保护及自恢复能力。
商品特性
- 满足加强绝缘
- 隔离电压 5.0kVAC
- 局部放电 1700V
- CMTI > 200 kV/µs
- 最大容性负载 2200µF
- 超小隔离电容 3.5pF（典型值）
- 效率高达 87%
- 超小型 SIP 封装
- 工作温度范围：-40℃ 至 +105℃
- 可持续短路保护
应用领域
- 通用变频器
- 交流伺服驱动系统
- 电焊机
- 不间断电源
