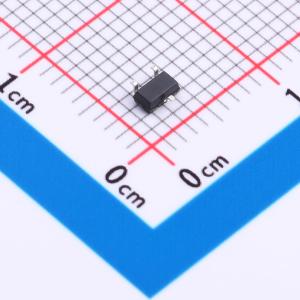

温馨提醒：图片仅供参考，商品以实物为准
MDD03N10C
N沟道 100V 3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SOT-23-3L封装100V 3A N通道增强型MOS管
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- MDD03N10C
- 商品编号
- C52118353
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 89mΩ@10V | |
| 耗散功率(Pd) | - | |
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 18nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 810pF | |
| 反向传输电容(Crss) | 18pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 28pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
这款N沟道MOSFET采用先进的功率沟槽工艺技术制造。该工艺经过优化,可将导通电阻降至最低,同时凭借同类最佳的软体二极管保持出色的开关性能。
商品特性
- 在VGS = 10 V、ID = 3 A时,最大RDS(on) = 120 mΩ
- 低反向恢复电荷Qrr
- 无铅电镀
应用领域
- 负载开关
- PWM应用
- DC-DC转换器
- 电源管理
