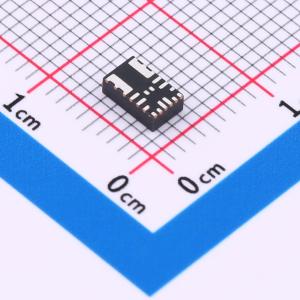

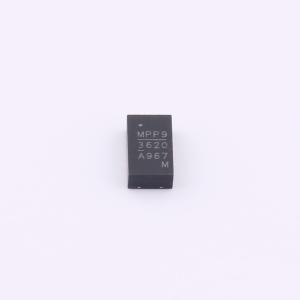

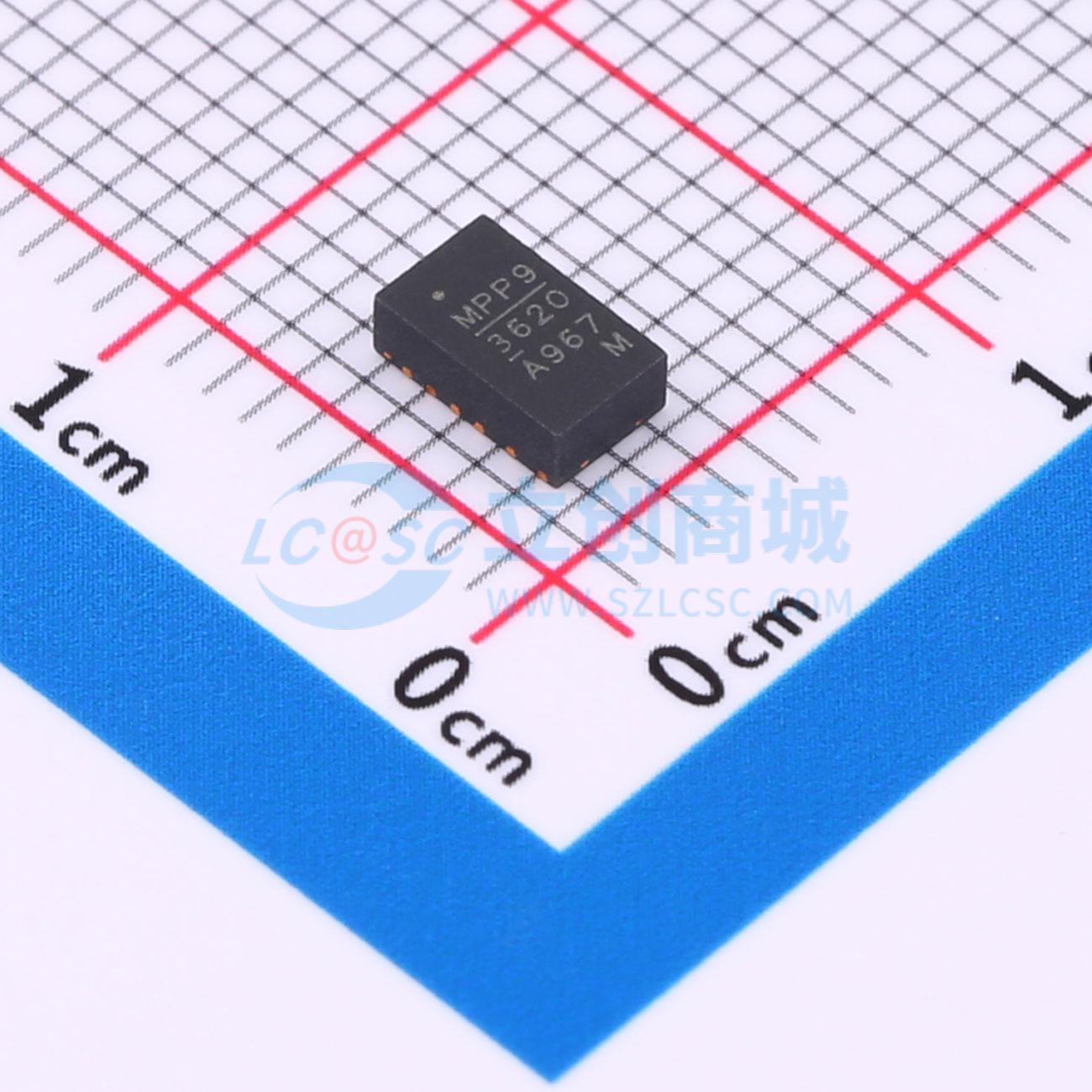

MPM3620AGQV-Z

集成电感的24V/2A DC-DC模块同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DCDC降压，电源输入7V~30V，1A~3A(中电流)方案，
品牌名称: MPS(芯源)
商品型号: MPM3620AGQV-Z
商品编号: C529064
商品封装: QFN-20(3x5)
包装方式: 编带
商品毛重: 0.112克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

MPM3620A是一款同步整流降压模块转换器，集成了电感、两颗电容和功率MOSFET。它提供了一种紧凑的解决方案，仅需5个外部元件，就能在宽输入电源范围内实现2A的连续输出电流，并具备出色的负载和线性调节能力。此外，它还能提供快速的负载瞬态响应。全面的保护功能包括过流保护（OCP）和热关断（TSD）。 MPM3620A消除了设计和制造风险，同时显著缩短了产品上市时间。 MPM3620A采用节省空间的QFN20（3mm x 5mm x 1.6mm）封装。

商品特性

4.5V至24V工作输入范围
2A连续负载电流
90mΩ/40mΩ低RDS(ON)内部功率MOSFET
集成电感
集成VCC和自举电容
轻载时的节能模式
电源正常指示
过流保护和打嗝模式
热关断
输出可从0.8V调节
采用QFN20（3mm x 5mm x 1.6mm）封装
整体解决方案尺寸为6.7mm x 7.3mm

应用领域

工业控制
医疗和成像设备
电信和网络应用
低压差线性稳压器（LDO）替代
空间和资源受限的应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~24V
	输出电压	800mV~5.5V
	输出电流	2A
	开关频率	2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	300uA
	开关管(内置/外置)	内置
	输出类型	可调
