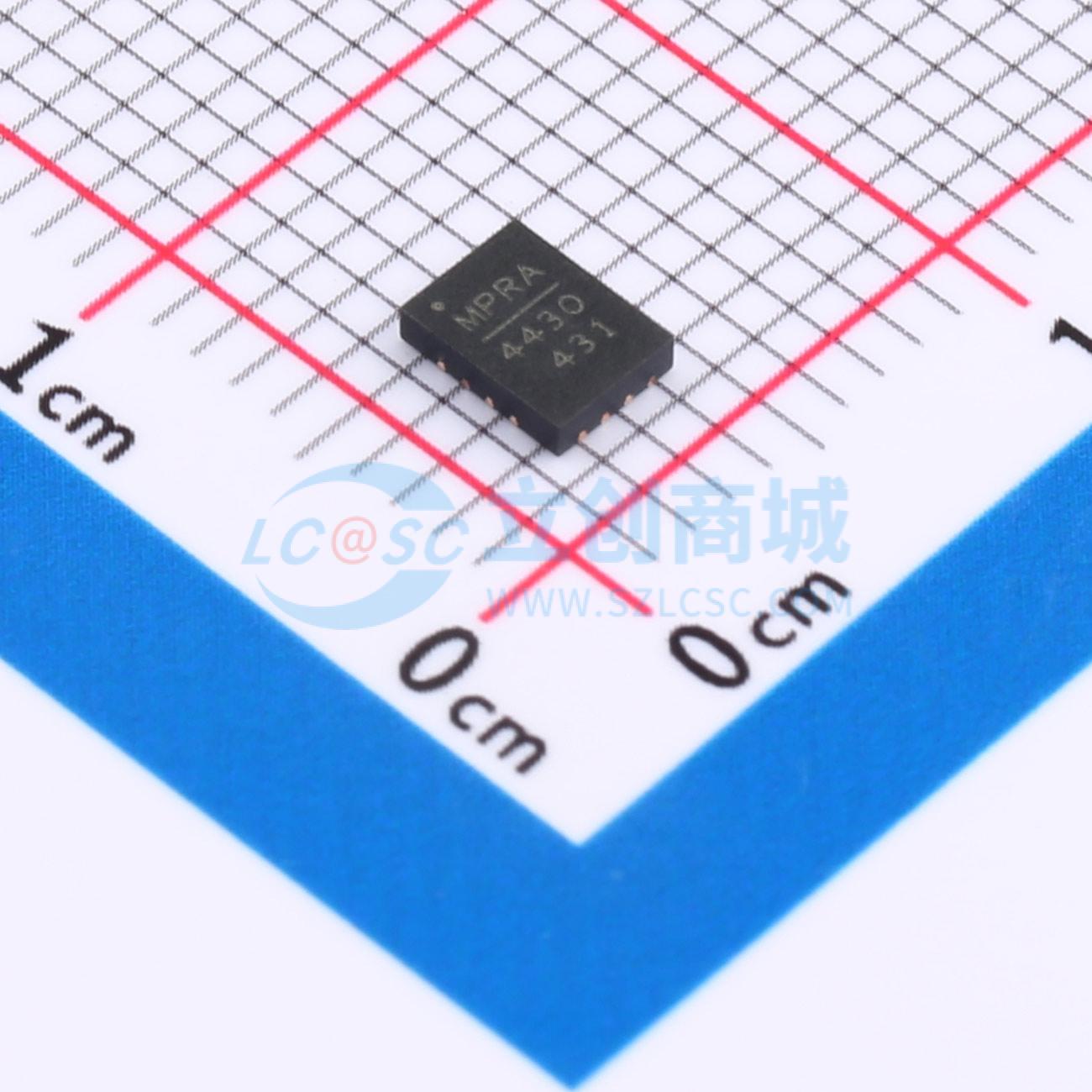

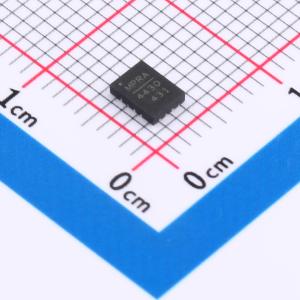

MP4430GL-Z

36V输入、3.5A输出、低静态电流同步降压转换器

SMT扩展库PCB免费打样

描述: MP4430是一款频率可编程（350kHz至2.5MHz）、同步、降压开关调节器,具有内部高侧和低侧功率MOSFET。它支持3.3V到36V的宽输入电压范围,可提供高达3.5A的连续输出电流。该器件具有低静态电流模式,适用于电池供电应用。
品牌名称: MPS(芯源)
商品型号: MP4430GL-Z
商品编号: C529166
商品封装: QFN-16(3x4)
包装方式: 编带
商品毛重: 0.32克(g)

商品参数

商品概述

MP4430 是一款频率可编程（350kHz 至 2.5MHz）的同步降压开关稳压器，集成了内部高端和低端功率 MOSFET。它采用电流模式控制，可提供高达 3.5A 的高效输出电流，实现快速环路响应。 3.3V 至 36V 的宽输入范围适用于汽车输入环境中的各种降压应用，并且由于其极低的静态电流，非常适合电池供电应用。 MP4430 采用先进异步模式（AAM），通过降低开关频率以减少开关和栅极驱动损耗，有助于在轻载条件下实现高效率。标准特性包括软启动（SS）、外部时钟同步、使能（EN）控制和电源正常（PG）指示。该器件还提供高占空比和低压差模式，适用于汽车冷启动条件。采用带谷值电流检测的过流保护（OCP），防止电感电流失控。打嗝模式可大幅降低短路条件下的平均电流。热关断功能确保可靠且容错的运行。 MP4430 采用 QFN - 16（3mmx4mm）封装。

商品特性

3.3V 至 36V 宽工作输入范围
3.5A 连续输出电流
1μA 低关断模式电流
10μA 睡眠模式静态电流
内部 90mΩ 高端和 40mΩ 低端 MOSFET
350kHz 至 2.5MHz 可编程开关频率
固定输出选项：3.3V、3.8V、5V
可同步至外部时钟
可选同相或 180°反相
电源正常（PG）指示
可编程软启动（SS）时间
80ns 最小导通时间
可选强制 CCM 或 AAM
低压差模式
带谷值电流检测和打嗝功能的过流保护（OCP）
采用 QFN - 16（3mmx4mm）封装

应用领域

汽车系统
工业电源系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.3V~36V
	输出电流	3.5A
	开关频率	350kHz~2.5MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	10uA
	开关管(内置/外置)	内置
	输出类型	可调
