温馨提醒：图片仅供参考，商品以实物为准

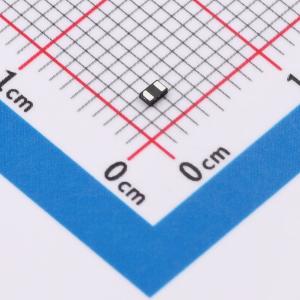

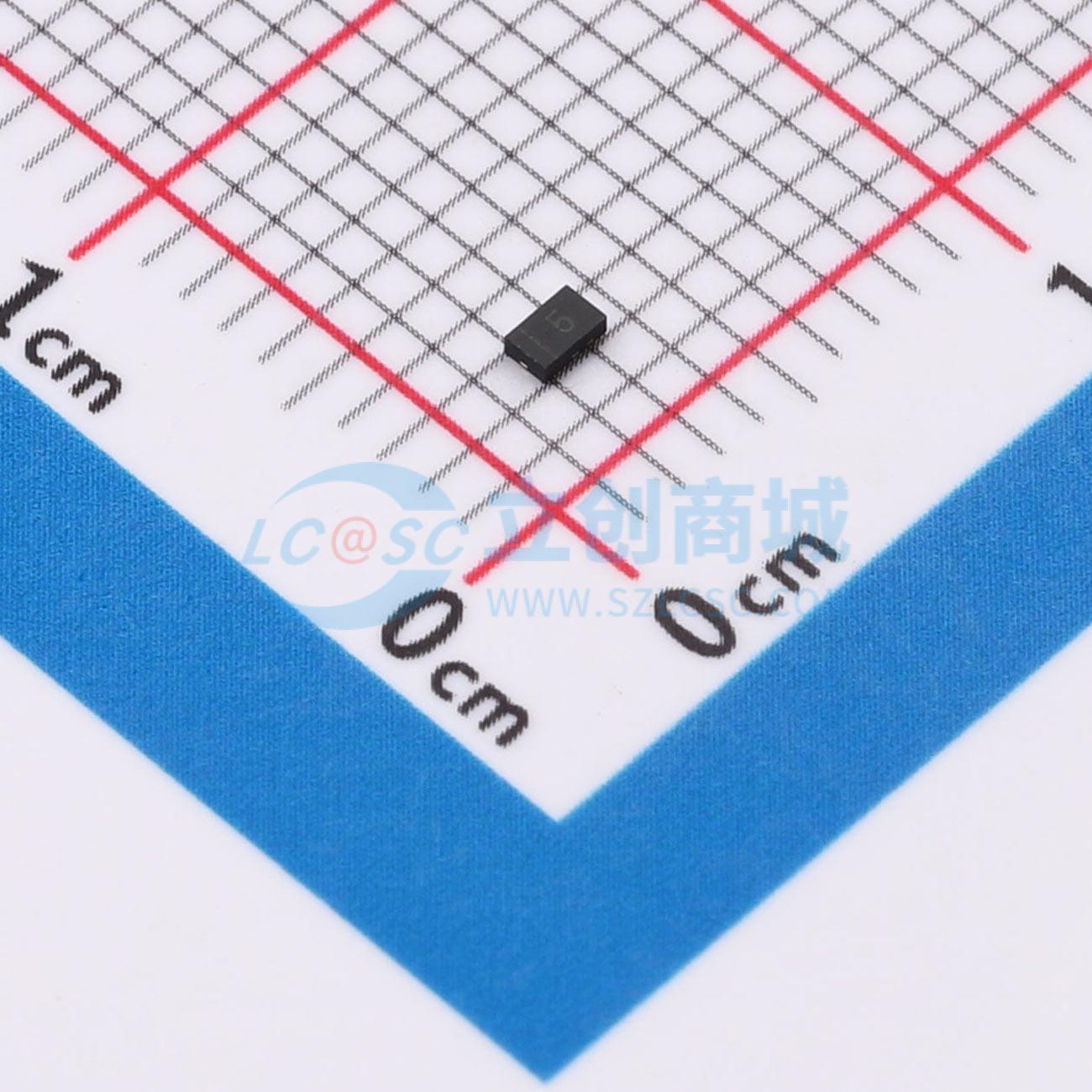

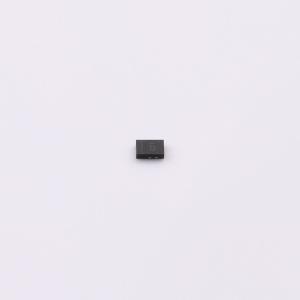

ESH16F5U1DB
塑料封装二极管，采用固态硅雪崩技术，具备低漏电流、低钳位电压，可用于电源线和线路瞬态保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 极性：单向 反向截止电压：5V 钳位电压：20V 峰值脉冲电流：30A@8/20us
- 品牌名称
- TWGMC(迪嘉)
- 商品型号
- ESH16F5U1DB
- 商品编号
- C52117616
- 商品封装
- DFN1610-2L
- 包装方式
- 编带
- 商品毛重
- 0.01091克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向工作电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 30A@8/20us | |
| 峰值脉冲功率(Ppp) | 450W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 800nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | - | |
| Cj-结电容 | 165pF |
商品特性
- 450W 峰值脉冲功率（tp = 8/20μs）
- 单向配置
- 固态硅雪崩技术
- 低漏电流
- 低钳位电压
- 单电源线保护
- 各线路的瞬态保护依据：
- IEC61000 - 4 - 2（静电放电）：±30kV（接触放电）
- ±30kV（空气放电）
- IEC 61000 - 4 - 5（雷击）：30A（8/20μs）
应用领域
- 电源保护
- 笔记本电脑
- 个人数字助理（PDA）
- 手机及配件
- 笔记本电脑、台式机和服务器
