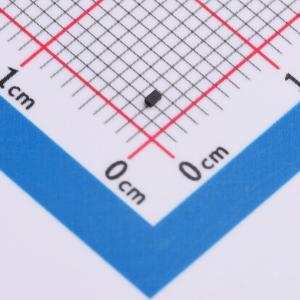

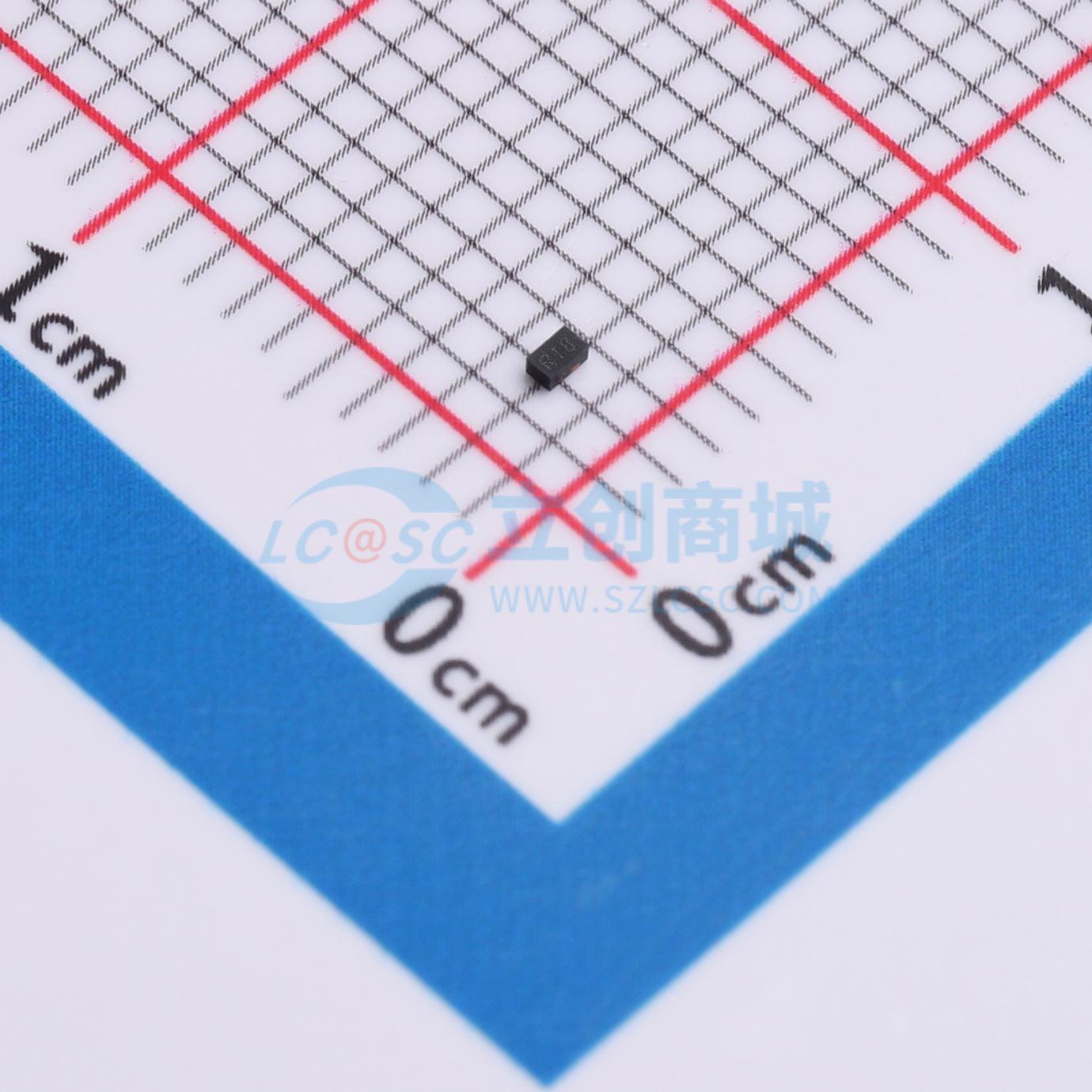

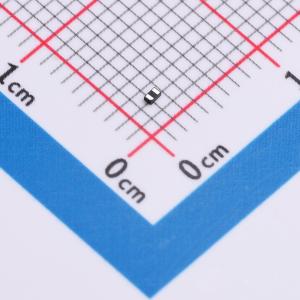

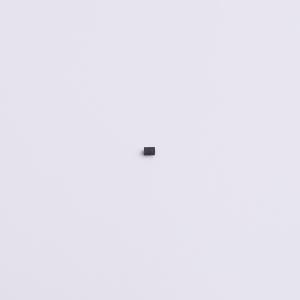

温馨提醒：图片仅供参考，商品以实物为准
ESD601DPYR-TP
ESD601DPYR-TP
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ESD601DPYR-TP
- 商品编号
- C52098215
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.00545克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 18V | |
| 钳位电压 | 40V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | 90W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 19.5V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 0.3pF |
商品特性
- 低工作电压：± 18V
- 超低电容：典型值 0.3 pF
- 超低泄漏：纳安级
- 低工作电压
- 低钳位电压
- 双引脚无引脚封装
- 符合以下标准：
- IEC 61000-4-2（静电放电）抗扰度测试
- 空气放电：± 20 kV
- 接触放电：± 15 kV
- IEC61000-4-5（雷击）2A（8 / 20 μs）
- 符合 RoHS 标准
- 引脚镀层：镍钯金
应用领域
-VGA、DVI、SDI、USB1.0、USB2.0、USB3.0、USB3.1-高清晰度多媒体接口(HDMI1.3/1.4/2)-串行和并行端口-笔记本电脑、台式机、服务器-外围设备
