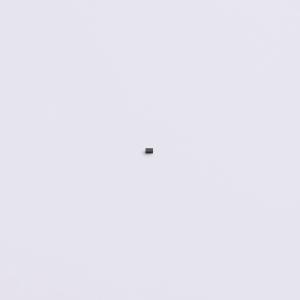

温馨提醒：图片仅供参考，商品以实物为准
TPDF2B6M4ASL
低电容双向ESD二极管，适用于手机、个人数字助理等设备
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPDF2B6M4ASL
- 商品编号
- C52098233
- 商品封装
- DFN0603-2
- 包装方式
- 编带
- 商品毛重
- 0.0053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 2.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 36W@8/20us | |
| 击穿电压(VBR) | 7.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | - | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.08pF |
商品特性
- 低工作电压：5V
- 超低电容：0.08pF（典型值）
- 超低泄漏：纳安级
- 低钳位电压
- IEC 61000-4-2（ESD）抗扰度测试 空气放电：±12kV
- IEC 61000-4-2（ESD）抗扰度测试 接触放电：±8kV
- IEC 61000-4-4（EFT）40A（5/50ns）
- IEC 61000-4-5（浪涌）2.5A（8/20μs）
- 双引脚无引脚封装
- 这些是无铅器件
- 响应时间典型值 < 1 ns
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- USB 2.0 电源和数据线
