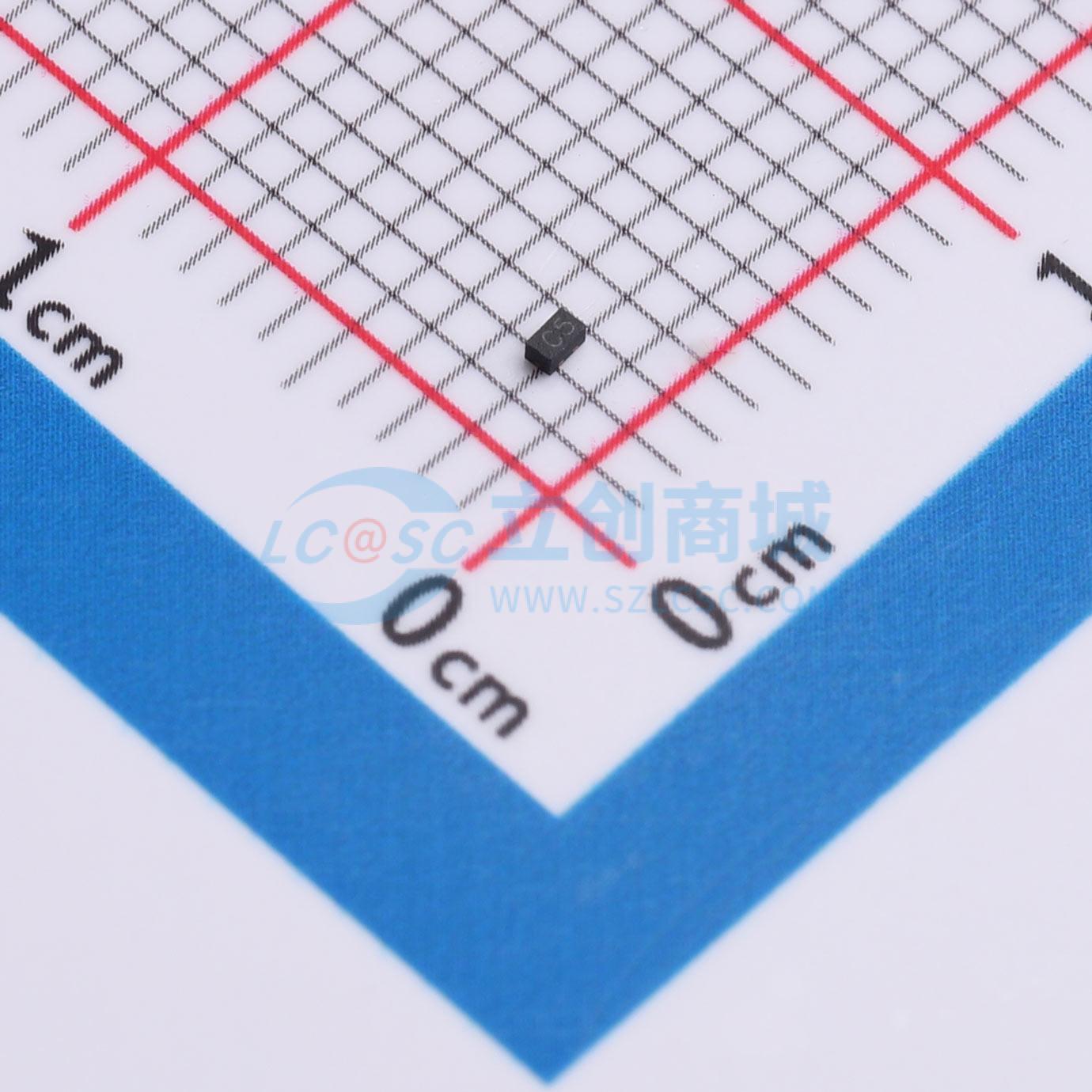

温馨提醒：图片仅供参考，商品以实物为准

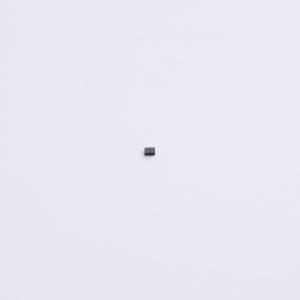

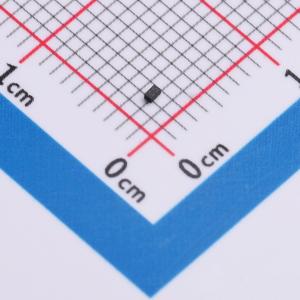

ESD501DPYR-TP
ESD501DPYR-TP
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ESD501DPYR-TP
- 商品编号
- C52098207
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.00575克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | 50W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 13.2V | |
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| Cj-结电容 | 0.3pF |
商品特性
- 超小型封装：1.0 x 0.6 x 0.5 mm
- 超低电容：典型值0.3 pF
- 超低漏电流：纳安级别
- 低工作电压：±12 V
- 低钳位电压
- 2引脚无引脚封装
- 符合以下标准：
- IEC 61000-4-2（静电放电）抗扰度测试
- 空气放电：±15 kV
- 接触放电：±8 kV
- 符合RoHS标准
- 引脚镀层：NiPdAu
应用领域
- 汽车天线静电放电保护
- 射频信号静电放电保护
- 近场通信（NFC）
- 带同轴供电的汽车串行器/解串器
- USB Type-C（耐受Vbus短路）
