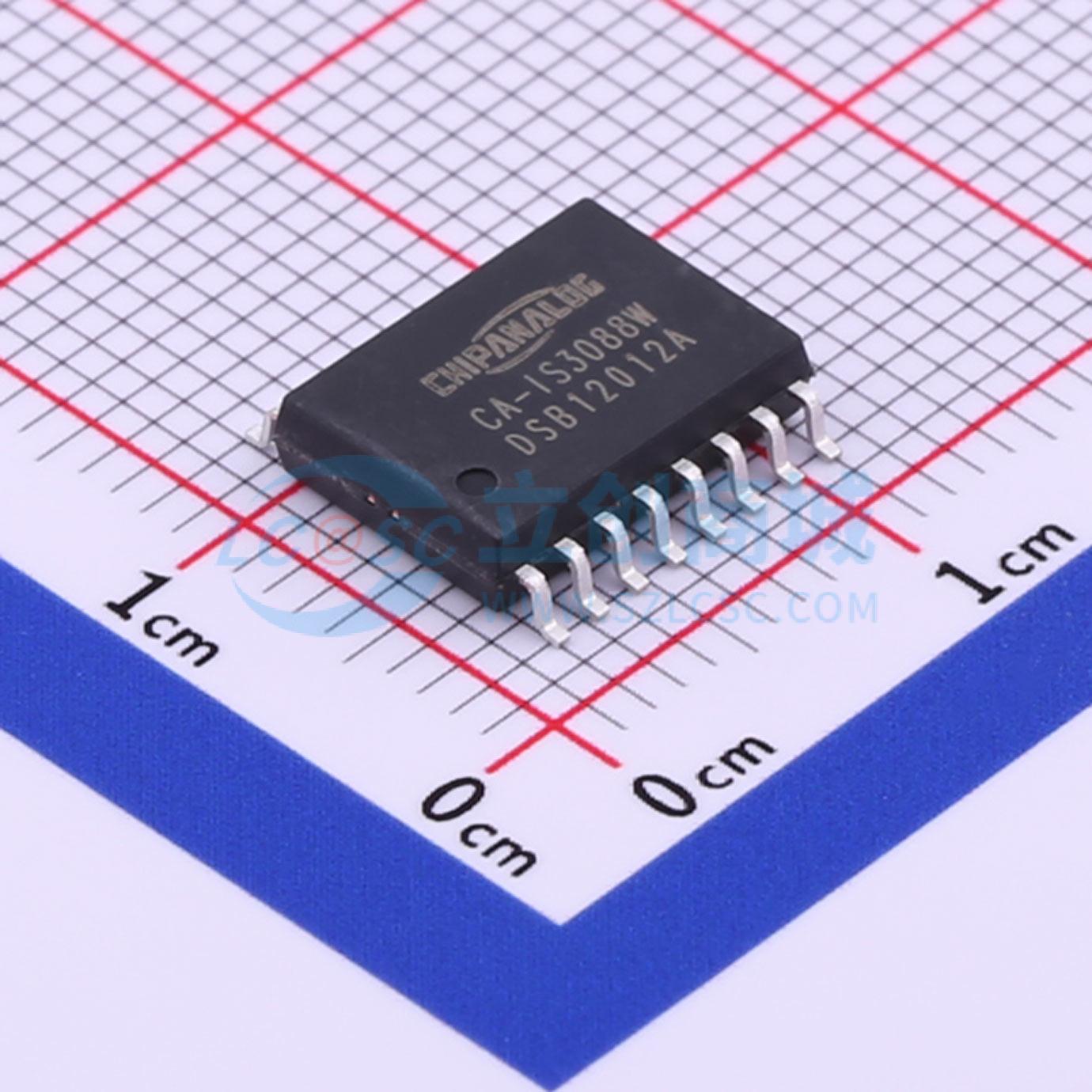

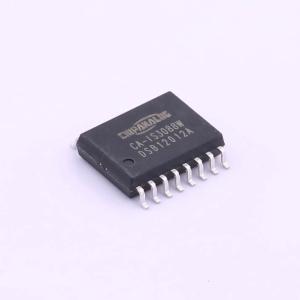

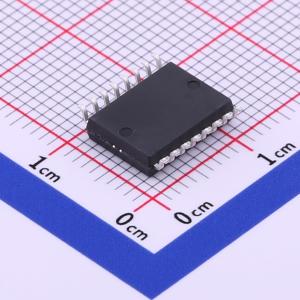

CA-IS3088W

CA-IS3088 隔离 5kV 半双工 RS485 收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: Chipanalog(川土微)
商品型号: CA-IS3088W
商品编号: C528768
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.93克(g)

商品参数

商品概述

CA-IS3088 是一款高可靠性的隔离半双工RS-485 收发器，具有高电磁抗扰度和低辐射特性。CA-IS3088 具有失效保护功能，在接收状态时，如果输入端开路或短路接收器侧输出低电平。 CA-IS3088 器件具有高绝缘能力，有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，从而干扰或损坏敏感电路。高CMTI 能力有望保证数字信号的正确传输。 CA-IS3088 器件采用16 引脚宽体SOIC 封装，支持绝缘耐压高达5 kVRMS。 CA-IS3088 是用于 RS-485 通信的半双工收发器，包含一个驱动器和接收器。具有失效安全，过流保护和过热保护功能。

商品特性

符合 TIA/EIA-485-A 标准
信号传输速率: DC 到 10Mbps
失效防护接收器（总线开路、短路）
支持多达 256 个总线节点
总线引脚ESD ±15kV
2.5V 至 5.5V 逻辑侧电源 (VCCA)
4.5V 至 5.5V 总线侧电源(VCCB)
在接收状态时，总线输入端开路或短路接收器则输出低电平
宽温度范围: -40°C to 125°C
引脚兼容大多数隔离式 RS-485 收发器
高CMTI: ±100kV/μs (典型值)
高达 5000VRMS 隔离耐压
隔离栅寿命: >40 年
宽体 SOIC16 封装，符合RoHS 标准
安全相关认证：
- 所有已计划的认证
- 符合DIN V VDE V 0884-11:2017-01 标准的7071VPK VIOTM 和 1500VPK VIORM
- UL 1577 标准下，长达 1 分钟的 5000VRMS隔离
- IEC 60950、 IEC 60601 和 EN 61010 认证
- CQC、 TUV 和 CSA 认证

应用领域

隔离RS-485 通信
光伏逆变器
工厂自动化
电机驱动器
防电磁干扰(EMI)的收发器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离式RS485/422收发器
	最大数据速率	20Mbps
	通讯模式	半双工

	属性	参数值
	隔离电压(Vrms)	5000
	CMTI(kV/us)	150kV/us
	工作温度	-40℃~+125℃
