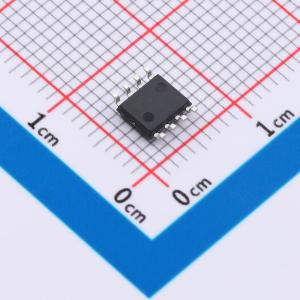

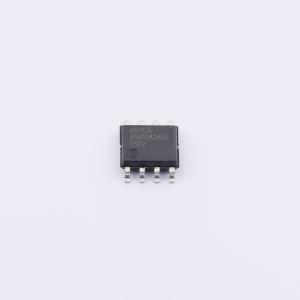

ASM1042A3S
CANFD通信接口芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 速率5Mbps，接口兼容3.3V和5V，总线故障保护±70V，采用软错误加固技术， AEC-Q100 grade1车规等级认证
- 品牌名称
- ANSILIC(国科安芯)
- 商品型号
- ASM1042A3S
- 商品编号
- C52037220
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN-FD收发器 | |
| 数据速率 | 5Mbps | |
| 工作电压 | 5V | |
| 工作电流 | 110mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 通道数 | 1 | |
| 静态电流 | 500nA | |
| 功能特性 | 唤醒功能；欠压保护；热关断保护；ESD保护；TXD占优超时；低功耗模式；总线故障保护 |
商品概述
该系列CAN收发器符合ISO 11898-2:2016高速CAN物理层标准，设计用于数据速率高达2 Mbps的CAN FD网络，并支持5 Mbps的数据速率。它提供用于设置输入引脚阈值和RXD输出电平的I/O电平辅助电源输入，具备低功耗待机模式及远程唤醒请求特性，并提供多种保护特性以增强器件和网络耐用性。
商品特性
- 通过AEC-Q100 Grade1认证
- 符合ISO 11898-2:2016和ISO 11898-5:2007物理层标准
- 提供支持功能安全系统设计的文档
- 支持5 Mbps数据速率
- 具有较短的对称传播延迟时间和快速循环次数，可增加时序裕量
- 在有负载的CAN网络中实现更快的数据速率
- EMC性能：支持SAE J2962-2和IEC 62228-3（最高500 kbps），无需共模扼流圈
- I/O电压范围支持3.3V和5V MCU
- 未供电时具有理想无源行为，总线和逻辑引脚处于高阻态
- 在总线和RXD输出上实现上电/断电无干扰运行
- 保护特性：IEC ESD保护高达±8 kV，总线故障保护±70 V，VCC和VIO电源引脚具有欠压保护，驱动器显性超时保护（数据速率低至10 kbps），热关断保护
- 收发器共模输入电压：±30 V
- 典型循环延迟：110 ns
- AEC-Q100 Grade1车规认证
- SEU：≥75 MeV·cm²/mg 或 10⁻⁵ 次/器件·天
- SEL：≥75 MeV·cm²/mg
- TID：≥150 krad（Si）
