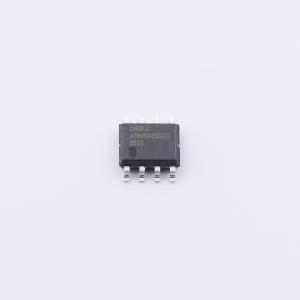

ASM1042S2S

高速CAN FD通信接口芯片，符合ISO 11898-2标准，支持低功耗待机模式

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 速率5Mbps，接口兼容3.3V和5V，总线故障保护±70V， AEC-Q100 grade1车规等级认证，抗辐照指标为SEL ≥75MeV.cm2/mg，SEU ≥75Mev.cm2/mg，总剂量≥150krad(Si)
品牌名称: ANSILIC(国科安芯)
商品型号: ASM1042S2S
商品编号: C52037222

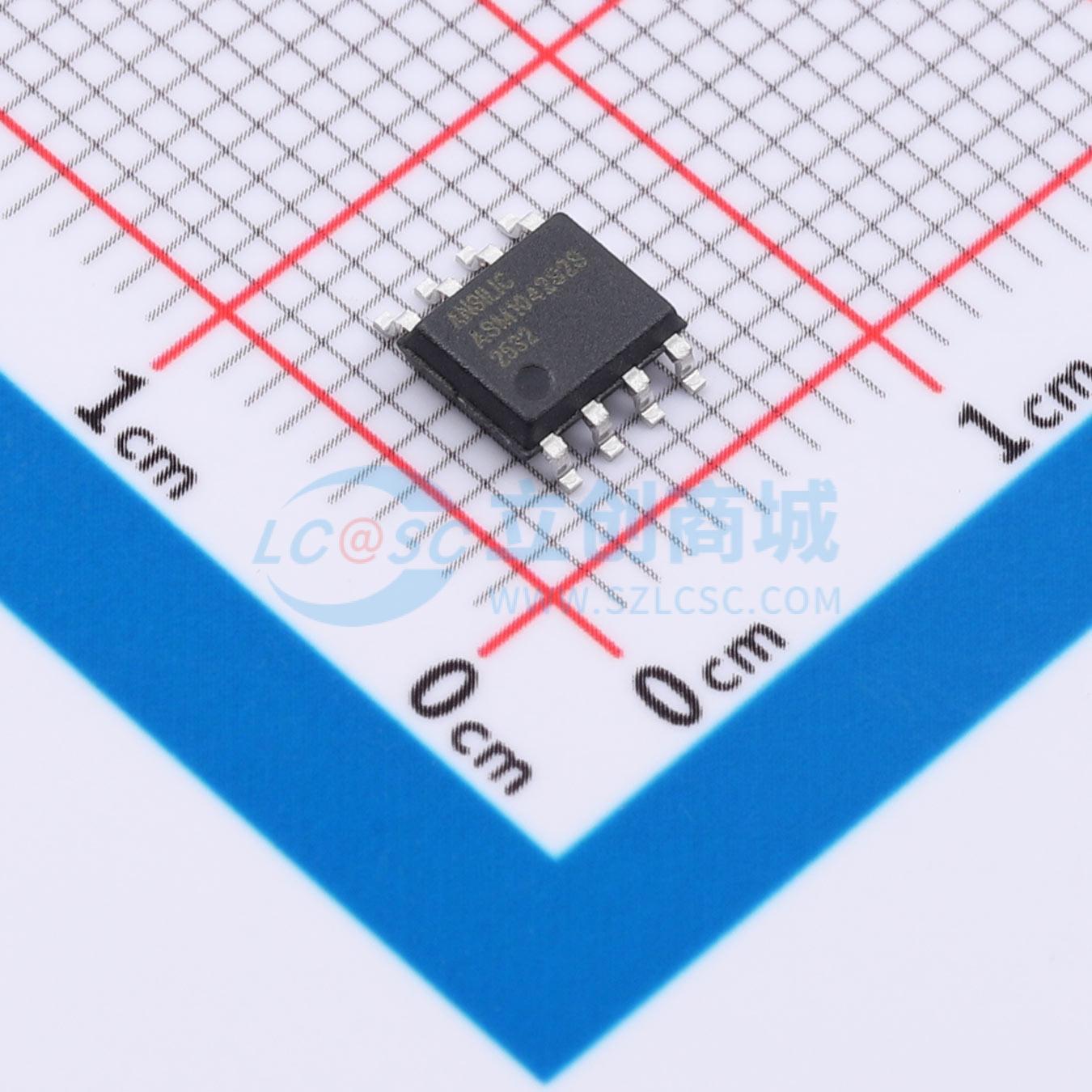

商品封装: SOP-8
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	工作温度	-55℃~+125℃
	通道数	1
	静态电流	500nA
	功能特性	唤醒功能；欠压保护；热关断保护；ESD保护；TXD占优超时；低功耗模式；总线故障保护

商品概述

该系列CAN收发器符合ISO 11898-2:2016高速CAN物理层标准，设计用于数据速率高达2 Mbps的CAN FD网络，并支持5 Mbps的数据速率。它提供用于设置输入引脚阈值和RXD输出电平的I/O电平辅助电源输入，具备低功耗待机模式及远程唤醒请求特性，并提供多种保护特性以增强器件和网络耐用性。

商品特性

通过AEC-Q100 Grade1认证
符合ISO 11898-2:2016和ISO 11898-5:2007物理层标准
提供支持功能安全系统设计的文档
支持5 Mbps数据速率
具有较短的对称传播延迟时间和快速循环次数，可增加时序裕量
在有负载的CAN网络中实现更快的数据速率
EMC性能：支持SAE J2962-2和IEC 62228-3（最高500 kbps），无需共模扼流圈
I/O电压范围支持3.3V和5V MCU
未供电时具有理想无源行为，总线和逻辑引脚处于高阻态
在总线和RXD输出上实现上电/断电无干扰运行
保护特性：IEC ESD保护高达±8 kV，总线故障保护±70 V，VCC和VIO电源引脚具有欠压保护，驱动器显性超时保护（数据速率低至10 kbps），热关断保护
收发器共模输入电压：±30 V
典型循环延迟：110 ns
AEC-Q100 Grade1车规认证
SEU：≥75 MeV·cm²/mg 或 10⁻⁵ 次/器件·天
SEL：≥75 MeV·cm²/mg
TID：≥150 krad（Si）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	CAN收发器
	类型	CAN-FD收发器
	数据速率	5Mbps
	工作电压	5V
	工作电流	110mA
