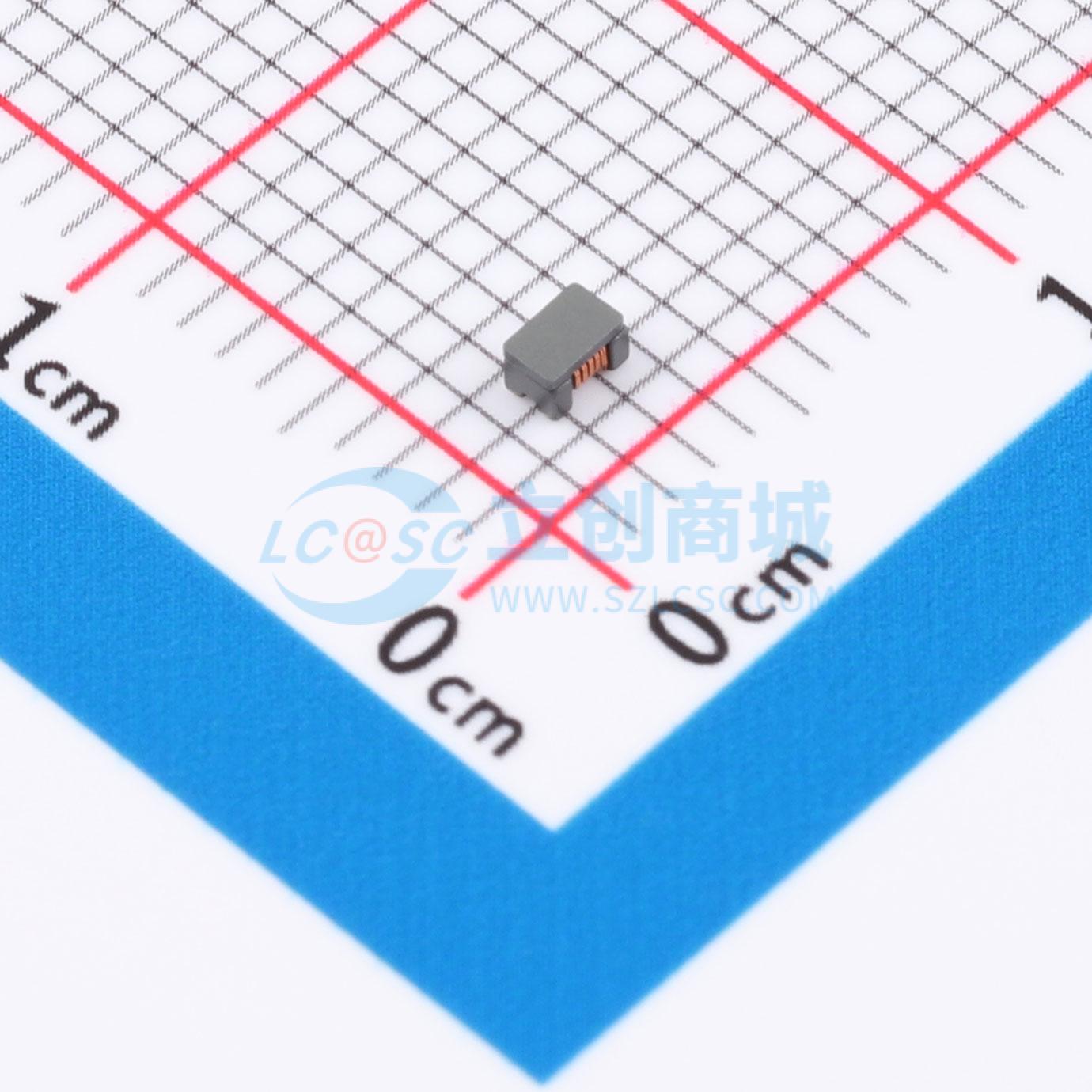

温馨提醒：图片仅供参考，商品以实物为准

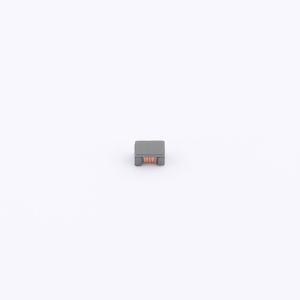

WCM2012F-2-181TF
绕线式小尺寸低剖面共模滤波器，可防止高频共模噪声，焊接性好
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 小尺寸共模滤波器
- 品牌名称
- Magnetsyc(元磁)
- 商品型号
- WCM2012F-2-181TF
- 商品编号
- C52016723
- 商品封装
- SMD-4P,2x1.2mm
- 包装方式
- 编带
- 商品毛重
- 0.03695克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 通道数 | 2 | |
| 电感@频率 | - | |
| 额定电流 | 330mA | |
| 阻抗@频率 | 180Ω | |
| 额定电压 | 50V |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压(AC) | - | |
| 耐电压 | 125V | |
| 直流电阻(DCR) | 350mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 绝缘电阻 | 10MΩ |
商品特性
- 绕线类型实现小尺寸和薄型化，有效抑制高频共模噪声，具备良好的可焊性。
- 工作温度范围为-40 ~ +125°C（包含自发热温升）。
应用领域
- 个人电脑的USB2.0接口
- 外围设备
- 小型数字音视频设备
- 笔记本电脑的LVDS线路
- 音频线路
