温馨提醒：图片仅供参考，商品以实物为准

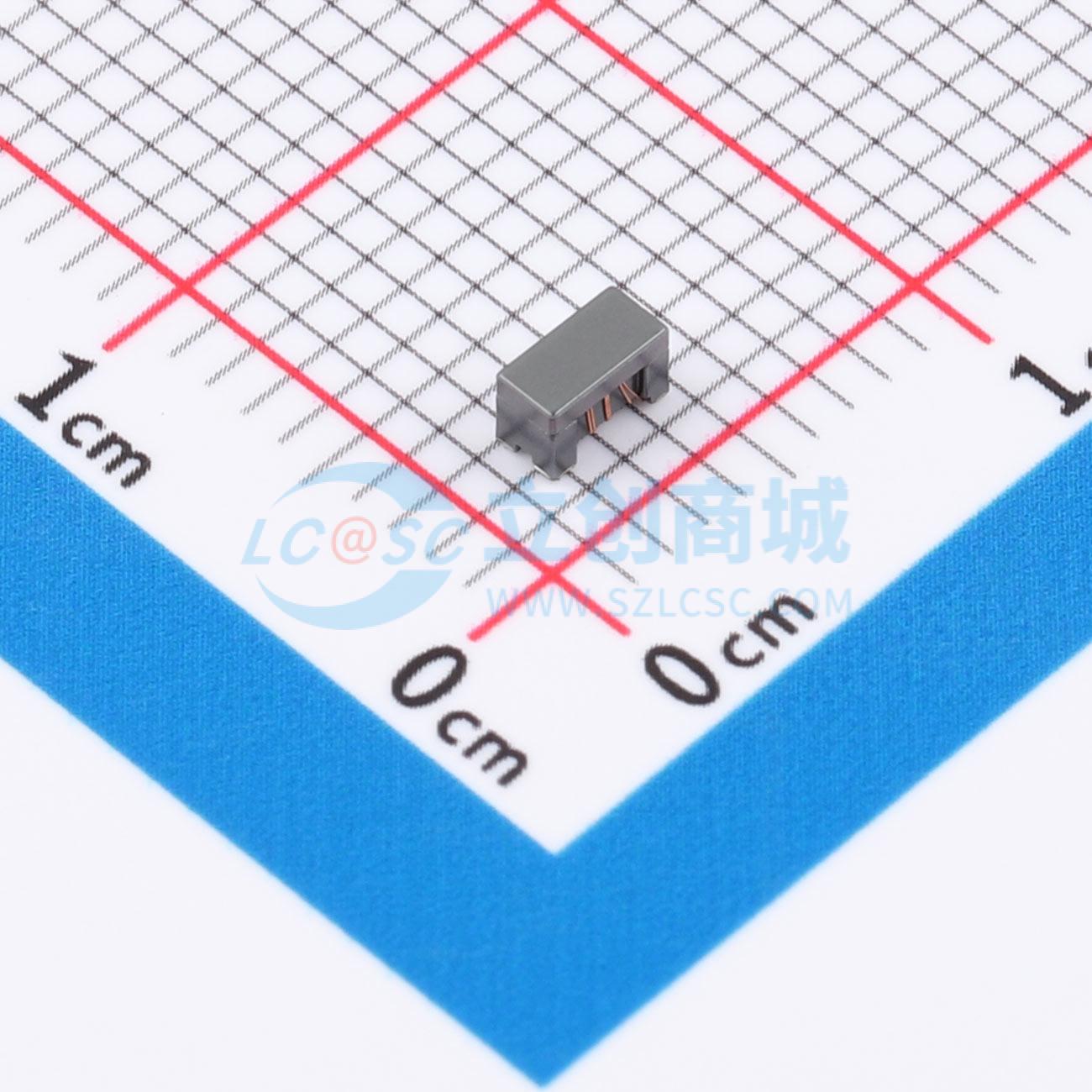

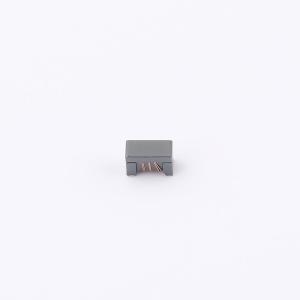

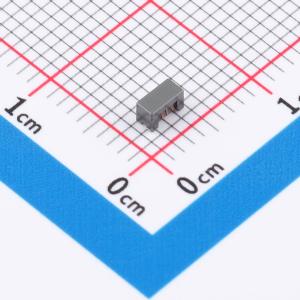

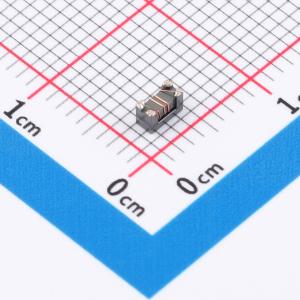

WCM3216F-2-121TF
贴片式共模滤波器，绕组式设计，小尺寸、低轮廓，可防止高频共模噪声，可焊性好
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 小尺寸共模滤波器
- 品牌名称
- Magnetsyc(元磁)
- 商品型号
- WCM3216F-2-121TF
- 商品编号
- C52016726
- 商品封装
- SMD-4P,3.2x1.6mm
- 包装方式
- 编带
- 商品毛重
- 0.06685克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 通道数 | 2 | |
| 电感@频率 | - | |
| 额定电流 | 350mA | |
| 阻抗@频率 | 120Ω | |
| 额定电压 | 50V |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压(AC) | - | |
| 耐电压 | 125V | |
| 直流电阻(DCR) | 300mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 绝缘电阻 | 10MΩ |
商品特性
- 绕组类型实现小型化和薄型化
- 高频段共模噪声抑制
- 优异的可焊性
- 工作温度 -40 ~ +125℃（包含自发热温升）
应用领域
- 个人电脑及外围设备的USB2.0接口、小型数字音视频设备等
- 笔记本电脑的LVDS线路、液晶显示器
- 音频线路
