温馨提醒：图片仅供参考，商品以实物为准

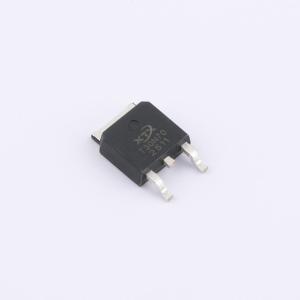

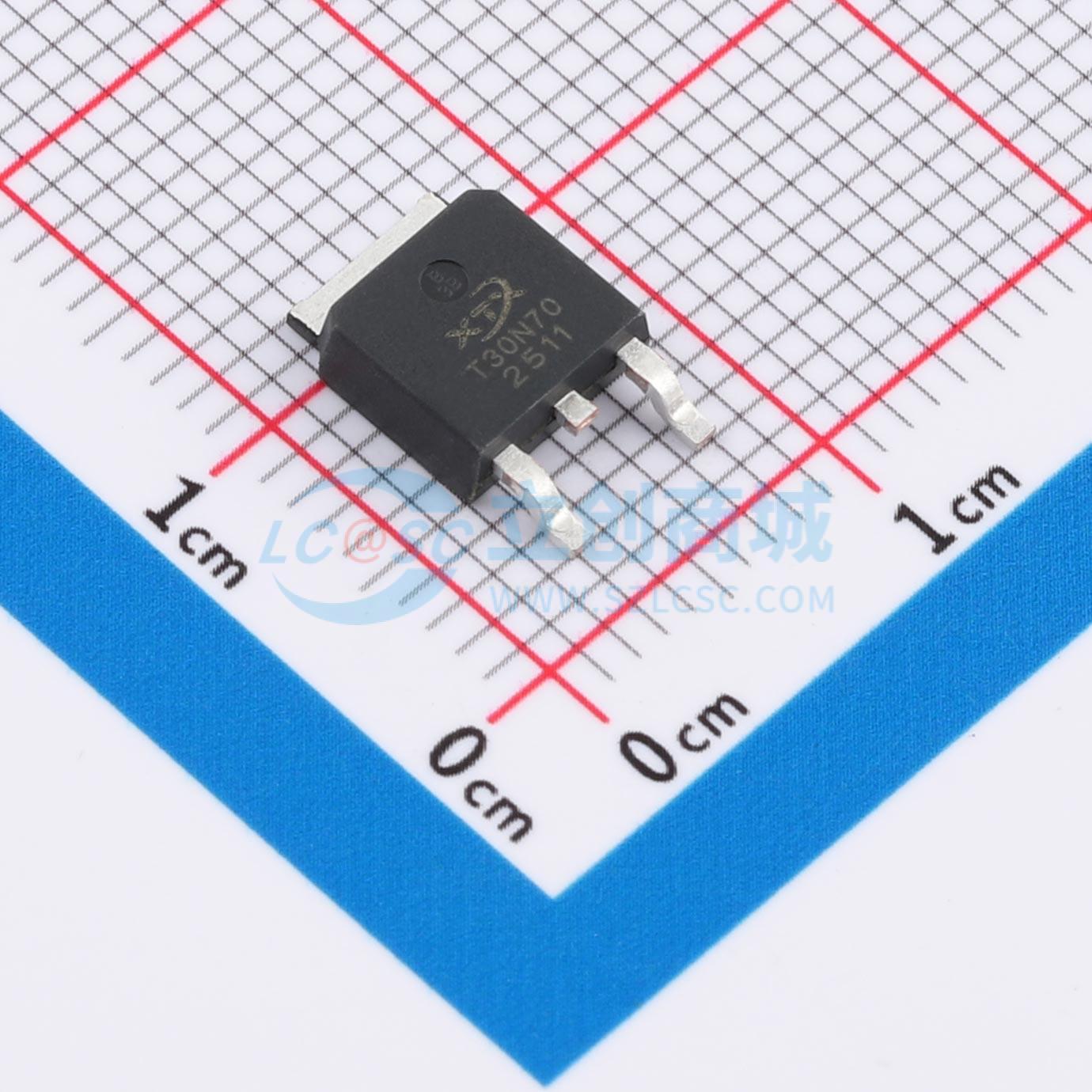

BRT30N70P3
30V70A N-CH Trench MOSFET
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- VDS(V): 30; VGS(V): ±20; ID(A): 70; Rds(ON)(VGS=10V)(mΩ): 4; Rds(ON)(VGS=4.5V)(mΩ): 6.1; VTH(V): 1.6; Ciss(pF): 1899; Coss(pF): 221; Crss(pF): 191; Qg(nC): 34; Qgs(nC): 6.5; Qgd(nC): 7.5
- 品牌名称
- XTX(芯天下)
- 商品型号
- BRT30N70P3
- 商品编号
- C51966740
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 1.418613克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 70A | |
| 导通电阻(RDS(on)) | 4mΩ@10V | |
| 耗散功率(Pd) | 50W | |
| 阈值电压(Vgs(th)) | 1.6V | |
| 栅极电荷量(Qg) | 34nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 1.899nF | |
| 反向传输电容(Crss) | 191pF | |
| 工作温度 | - | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 221pF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- 30V、70A
- 在VGS = 10V时,RDS(ON) < 6.0mΩ
- 在VGS = 4.5V时,RDS(ON) < 9.5mΩ
- 先进沟槽技术
- 出色的RDS(ON)和低栅极电荷
- 无铅
应用领域
- 负载开关
- PWM应用
- 电源管理
