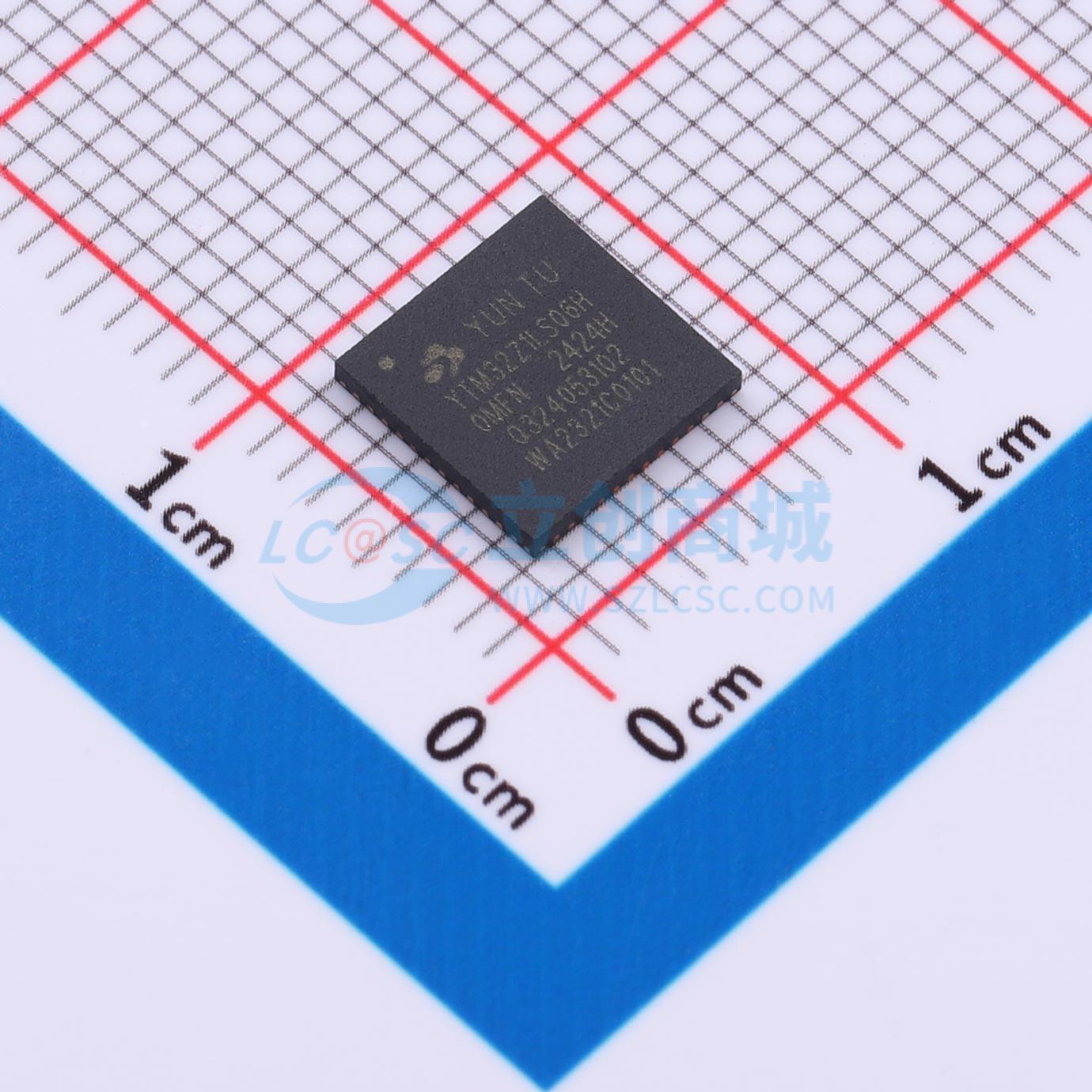

温馨提醒：图片仅供参考，商品以实物为准

YTM32Z1LS06H0MFNR

汽车级ARM Cortex-M0+微控制器，集成高压模拟组件和LIN物理层

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ARM CortexM0+@48MHz，128KB Flash，16KB RAM，CANFD/UART/LIN/SPI/I2C,LDO，LIN PHY，QFB32
品牌名称: 云途
商品型号: YTM32Z1LS06H0MFNR
商品编号: C51949905
商品封装: QFN-48(7x7)
包装方式: 编带
商品毛重: 0.29克(g)

商品参数

商品概述

该微控制器基于32位ARM Cortex-M0+内核，最高运行频率48 MHz。集成128 KB带ECC（支持单错误校正和双错误检测）的程序闪存以及16 KB带ECC的SRAM。时钟系统包含快速内部RC振荡器（最高48 MHz）、快速晶体振荡器（4~40 MHz）、慢速内部RC振荡器（最高2 MHz）、慢速晶体振荡器（32.768 KHz）以及低功耗振荡器（750 Hz）。具备4通道DMA，支持多达41个外设硬件触发源。集成32位整数除法和平方根运算单元。模拟部分包含一个12位、1 Msps采样率、12通道并支持温度传感器的模数转换器，以及一个带8位DAC的模拟比较器。支持5.5V至28V宽输入电压范围，适用于12V汽车应用，内置5V模拟/IO LDO和1.5V数字LDO。通信接口符合LIN 2.x/SAE J2602和ISO17987-4标准。定时器资源包括增强型定时器、周期定时器、低功耗定时器和实时时钟，适用于电机控制等广泛领域。串行通信接口支持UART、SPI、I2C和带FD的FlexCAN。安全特性包括内部看门狗、可编程CRC模块、ECC管理单元和时钟监控单元。支持单电源供电下的完整闪存编程/擦除/读取操作。电源管理方面，LIN物理层支持正常、待机和睡眠三种模式；微控制器支持活动、睡眠、深度睡眠和待机四种功耗模式，支持对未使用模块进行时钟门控，特定外设在睡眠、深度睡眠和待机模式下可保持工作。提供最多39个具有中断功能的GPIO引脚。采用48引脚QFN封装。工作温度范围为-40℃ ~ 125℃。

商品特性

符合ASIL-B标准
符合QM标准
符合RoHS标准
32位ARM Cortex-M0+内核，最高运行频率48 MHz
存储器：128 KB带ECC（支持SEC和DED）的程序闪存；16 KB带ECC（支持SEC和DED）的SRAM
时钟：快速内部RC振荡器（最高48 MHz）；快速晶体振荡器（4~40 MHz）；慢速内部RC振荡器（最高2 MHz）；慢速晶体振荡器（32.768 KHz）；低功耗振荡器（750 Hz）
4个DMA通道，支持多达41个外设硬件触发源
集成32位整数除法和平方根运算单元
模拟部分：一个12位、1 Msps采样率、12通道并支持温度传感器的ADC；一个带8位DAC的模拟比较器；支持5.5V至28V宽输入电压，适用于12V汽车应用；5V模拟/IO LDO和1.5V数字LDO；符合LIN 2.x/SAE J2602和ISO17987-4标准
定时器：增强型定时器、周期定时器、低功耗定时器和实时时钟，适用于包括电机控制在内的广泛应用
串行通信接口：UART、SPI、I2C和带FD的FlexCAN
高安全性与可靠性：内部看门狗、可编程CRC模块、ECC管理单元和时钟监控单元
单电源供电，支持完整的闪存编程/擦除/读取操作
电源管理：LIN物理层支持正常、待机和睡眠模式；微控制器支持活动、睡眠、深度睡眠和待机模式；支持对未使用模块进行时钟门控，特定外设在低功耗模式下可保持工作
最多39个具有中断功能的GPIO引脚
支持48引脚QFN封装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M0+
	CPU最大主频	48MHz
	CPU位数	32 Bit
	程序存储容量	-
	程序存储器类型	-
	RAM容量	-
	EEPROM容量	-

	属性	参数值
	I/O数量	-
	ADC(位数)	12bit
	DAC(位数)	8bit
	振荡器类型	-
	工作电压	-
	工作温度	-40℃~+135℃
	功能特性	-
