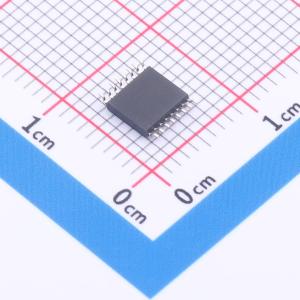

TPUL2G123PWR

双通道RC定时可重触发单稳态多谐振荡器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TPUL2G123PWR
商品编号: C51950248
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.1052克(g)

商品参数

	属性	参数值
	商品目录	单稳态多谐振荡器

	属性	参数值
	功能特性	-

商品概述

TPUL2G123器件包含两个独立的RC可配置可重触发单稳态多谐振荡器，设计用于1.5V至5.5V工作条件。输出脉冲宽度通过选择外部电阻和电容值配置，输出脉冲宽度近似为 two = R × C。该器件具有三个触发输入，支持上升沿或下降沿触发，以及一个清零输入（CLR），可异步停止激活的输出脉冲。所有触发输入都采用施密特触发架构，允许较慢的输入转换速率并提升抗噪声性能。

商品特性

RC可配置范围为1μs至860ms
对于长度超过860ms的脉冲，使用TPUL2T323
典型脉冲宽度变化为1%，最大脉冲宽度变化为10%
工作范围为1.5V至5.5V
输入可承受最高5.5V电压
所有输入采用施密特触发架构

应用领域

解调数字幅移键控（ASK）信号
在固定时间段内复位系统
生成固定宽度的正数字脉冲
检测数字信号上升沿
检测数字信号下降沿
开关消抖
