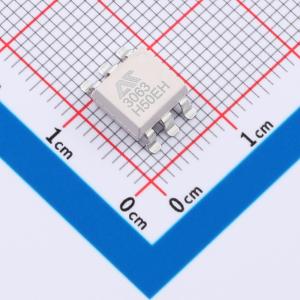

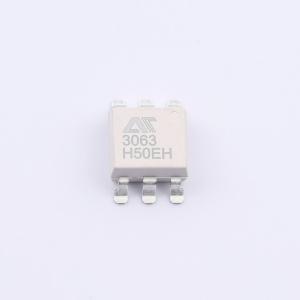

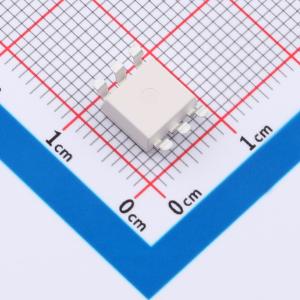

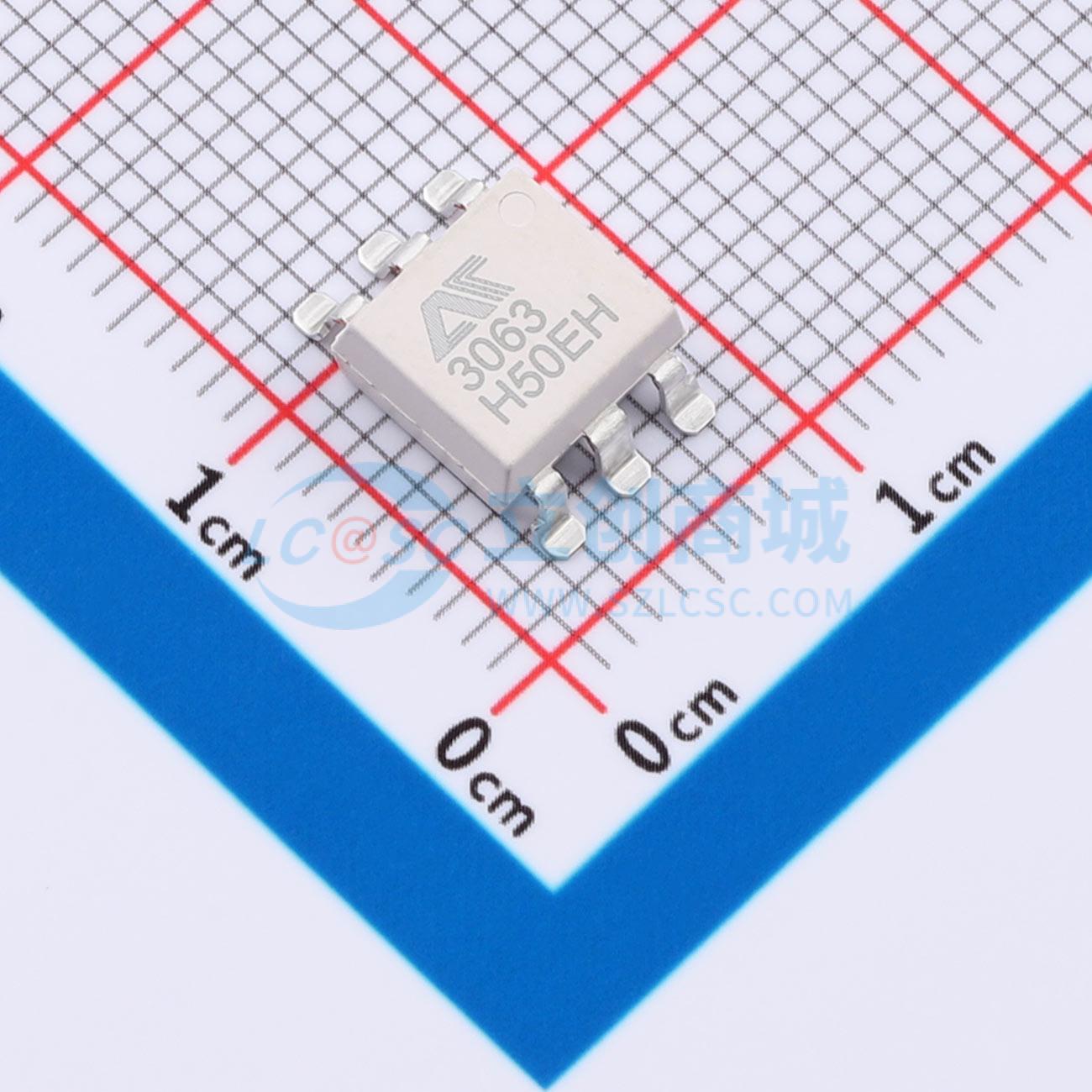

AT3063-CuH-SW
可控硅光耦
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AT3063 贴片SMD-6光电耦合器隔离器输出芯片
- 品牌名称
- AOTE(奥特)
- 商品型号
- AT3063-CuH-SW
- 商品编号
- C51934263
- 商品封装
- SMD-6P
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 通道数 | 1 | |
| 过零功能 | 有 | |
| 输入类型 | DC | |
| 可控硅类型 | 双向可控硅 | |
| 负载电压 | 600V | |
| 输出电流(It(rms)) | 100mA | |
| 正向压降(Vf) | 1.24V | |
| 正向电流 | 15mA |
| 属性 | 参数值 | |
|---|---|---|
| 静态dv/dt | 1000V/us | |
| 隔离电压(Vrms) | 5kV | |
| 耗散功率(Pd) | 300mW | |
| 工作温度 | -55℃~+110℃ | |
| 端子数 | 6 | |
| 保持电流(Ih) | 257uA | |
| 浪涌电流 | 1A | |
| 功能特性 | - |
商品概述
AT303X、AT304X、AT306X、AT308X系列光耦采用高效光电转换技术与先进封装工艺，提供可靠的输入-输出隔离，支持DIP和SMD两种封装形式，以满足多样化的应用需求。
商品特性
- 输入-输出隔离电压Vios = 5000 Vrms
- 断态输出端电压VDRM = 250, 400, 600, 800 V
- 峰值重复浪涌电流 ItSM = 1 A
- 爬电距离 >7.0 mm
- 输入-输出绝缘距离 >0.4 mm
- 防潮等级 class1
- 产品符合ROHS、REACH及HF等环保法规要求
应用领域
- 工业自动化与控制
- 家用电器与消费电子
- 电力系统与能源管理
- 医疗与特殊场景
