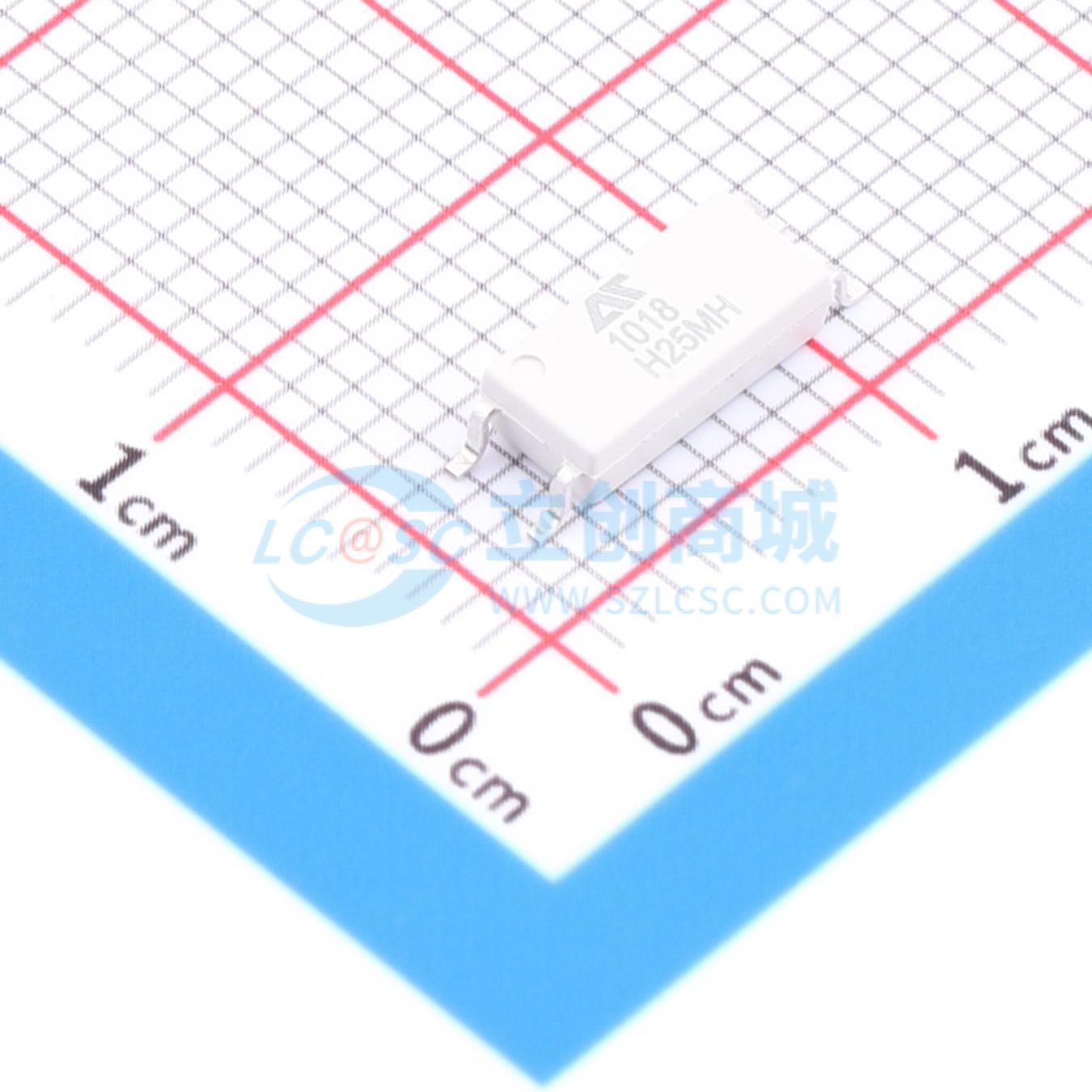

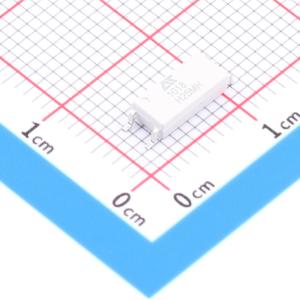

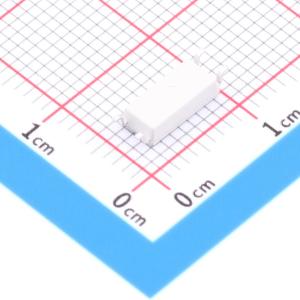

AT1018-CuH-LW
DC 5kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AT1018 贴片LSOP-4光电耦合器隔离器输出芯片
- 品牌名称
- AOTE(奥特)
- 商品型号
- AT1018-CuH-LW
- 商品编号
- C51934266
- 商品封装
- LSOP-4
- 包装方式
- 编带
- 商品毛重
- 0.253499克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@10mA,1mA | |
| 上升时间(tr) | 5us | |
| 下降时间 | 6us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 130% | |
| 电流传输比(CTR)最大值/饱和值 | 260% | |
| 正向电流(If) | 15mA | |
| 功能特性 | - |
商品概述
AT101X系列光耦采用高效光电转换技术，结合先进封装工艺，提供输入输出间的可靠隔离，支持LSOP4封装形式，适配多样化场景需求。其输入-输出隔离电压为5000 Vrms，电流传输比范围为50-600%，集电极-发射极峰值击穿电压为80V，爬电距离大于8.0 mm，输入-输出绝缘厚度大于0.4mm，防潮等级为class1。产品符合ROHS、REACH及HF等环保法规要求。
应用领域
- 工业控制
- 电源系统
- 消费电子
