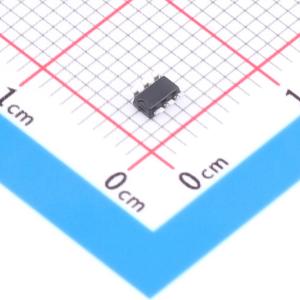

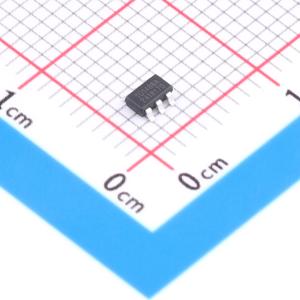

TD1466A
降压型 8V~60V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Techcode(泰德)
- 商品型号
- TD1466A
- 商品编号
- C51928156
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.044269克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 8V~60V | |
| 输出电压 | 812mV~54V | |
| 输出电流 | 800mA | |
| 开关频率 | 480kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 730uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 逐波限流；过流保护 |
商品概述
TD1466A是一款单片、降压、开关模式转换器，内置功率MOSFET。它在8V~60V的输入电源范围内可实现0.8A峰值输出电流，并具有优异的负载和线性调整率。电流模式操作提供了快速的瞬态响应并简化了环路稳定。故障条件保护包括逐周期电流限制和热关断。TD1466A仅需最少数量的常用外部元件，采用SOT23-6封装。
商品特性
- 0.8A峰值输出电流
- 0.7Ω内部功率MOSFET
- 可与低ESR陶瓷输出电容器稳定工作
- 效率高达91%
- 0.1μA关断模式电流
- 固定480kHz频率
- 热关断保护
- 逐周期过流保护
- 8V~60V工作输入范围
- 最大占空比90%
- 采用SOT23-6封装
应用领域
- 电源表
- 分布式电源系统
- 电池充电器
- 线性稳压器的预调节器
- WLED驱动器
