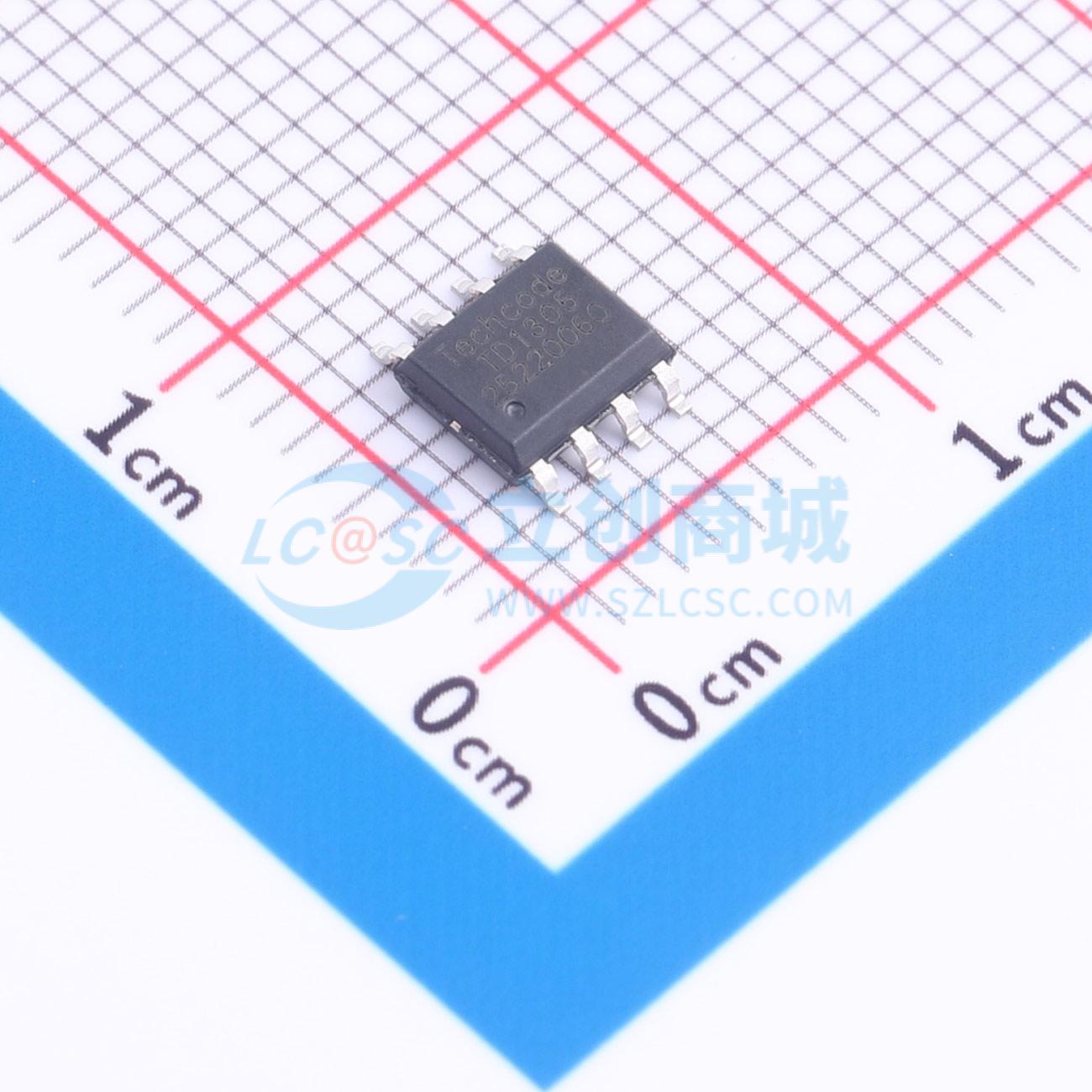

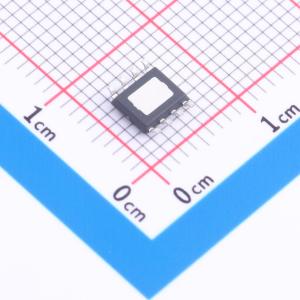

TD1305

30V 500KHz 4A快速PWM同步整流转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Techcode(泰德)
商品型号: TD1305
商品编号: C51928157
商品封装: ESOP-8
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	500uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；内置LDO稳压器；逐波限流；可调软启动；过流保护；打嗝限流

商品概述

TD1305是一款完全集成的高效同步降压转换器，所需外部元件数量极少。它提供非常紧凑的解决方案，在宽输入电压范围内具备高达4A的连续输出电流能力。该器件采用专有的恒定导通时间控制模式，能够实现卓越的瞬态响应，并在连续导通模式下保持恒定的开关频率。其内部的斜坡补偿网络允许使用超低等效串联电阻输出陶瓷电容器稳定工作，无需外部补偿网络。控制环路中的误差放大器可实现出色的线性调整率和负载调整率。该器件集成了全面的保护功能，包括输入欠压锁定、过流保护、过压保护和热关断。输入欠压锁定阈值内部设置为3.8V。TD1305采用ESOP-8封装。

商品特性

4V至30V输入电压范围，峰值耐压32V
±2% 0.8V反馈电压精度
4A连续输出电流
支持100%占空比低压差工作模式
可与低等效串联电阻输出陶瓷电容器稳定运行
采用具有出色瞬态性能的快速脉宽调制恒定导通时间控制方案
500KHz开关频率，轻载时采用脉冲跳跃模式控制方案
集成40mΩ高侧开关和40mΩ低侧开关
外部可编程输入电压欠压锁定功能的精确使能阈值
低静态电流
具备自动恢复功能的热关断保护
打嗝模式过流保护
采用ESOP-8封装

应用领域

扩展坞
电脑周边
网络系统
网络匹配器
快充

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~30V
	输出电压	800mV~30V
	输出电流	4A
	开关频率	500kHz
	工作温度	-40℃~+125℃
