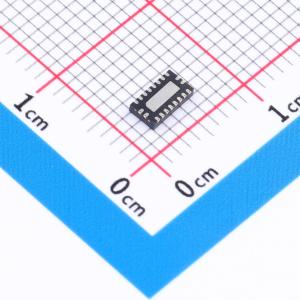

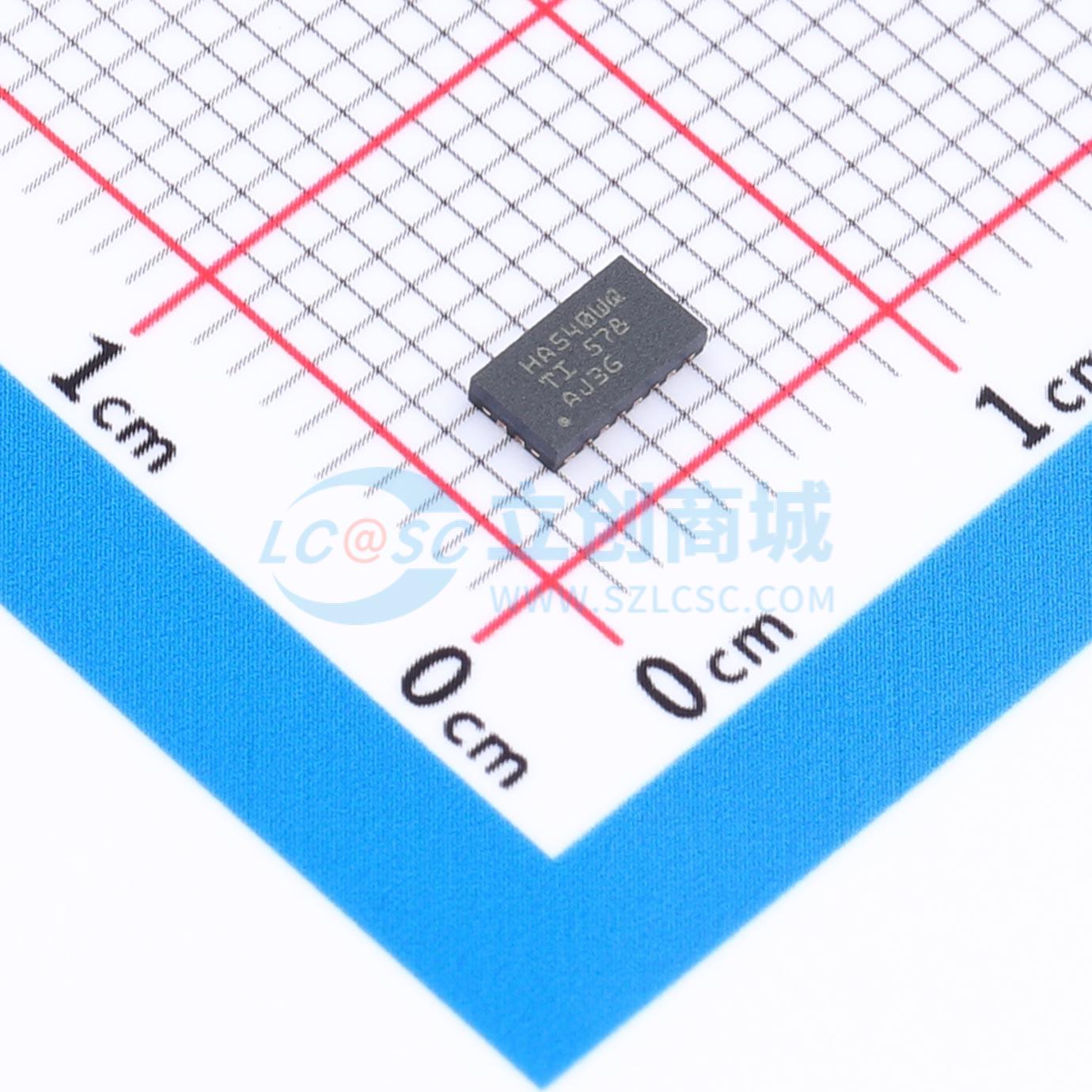

温馨提醒：图片仅供参考，商品以实物为准
SN74AHC540QWRKSRQ1
汽车级八路缓冲器/驱动器，带三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC540QWRKSRQ1
- 商品编号
- C51913110
- 商品封装
- VQFN-20(2.5x4.5)
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 标准CMOS | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 系列 | 74AHC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 40uA | |
| 传播延迟(tpd) | 7.3ns@5V,50pF |
商品概述
SN74AHC540-Q1是面向汽车应用的带三态输出的八缓冲器/驱动器。该器件包含八个带三态输出的反相器，540功能与240功能具备相同的功能性，采用直通引脚排列。低电平有效的输出使能引脚（OE1和OE2）控制全部八个通道，配置为两个引脚都必须处于低电平，输出才会激活。
商品特性
- 通过AEC-Q100汽车应用认证
- 器件温度等级1，工作温度范围为-40℃ 至 +125℃
- 器件HBM ESD分类等级为2级
- 器件CDM ESD分类等级为C4B级
- 提供可湿润侧翼QFN封装
- 工作电压范围为2V 至 5.5V VCC
- 最大传输延迟为7.3ns
- 锁存性能超过250mA，符合JESD 17标准
应用领域
- 驱动指示LED
- 重驱动数字信号
- 驱动传输线
- 控制器复位期间保持信号
