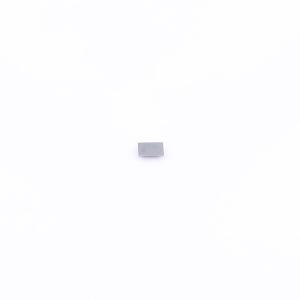

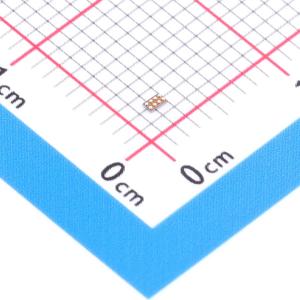

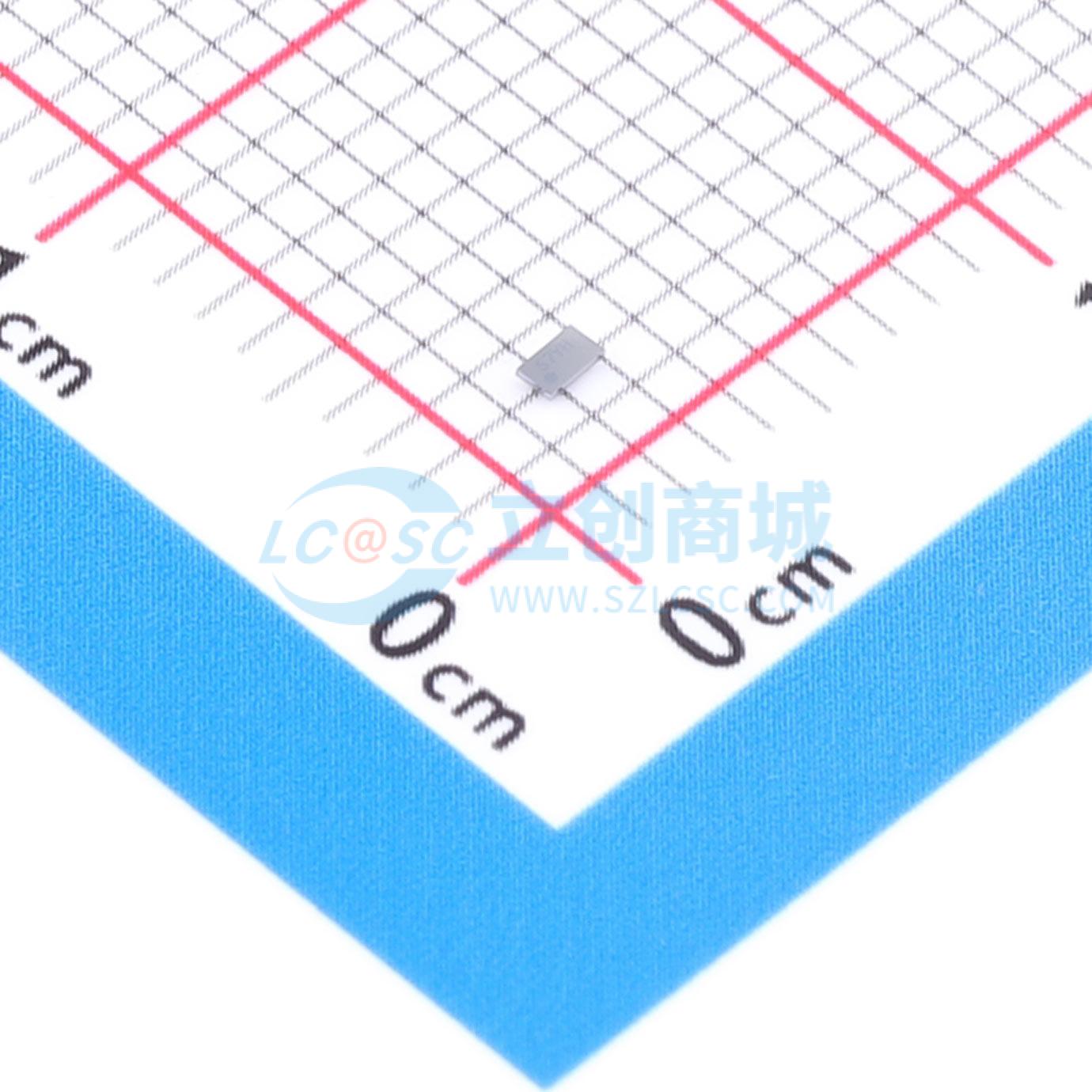

温馨提醒：图片仅供参考，商品以实物为准
LP5816YCHR
4通道I2C接口RGBW LED驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- LP5816YCHR
- 商品编号
- C51913113
- 商品封装
- DSBGA-8(0.8x1.4)
- 包装方式
- 编带
- 商品毛重
- 0.0184克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.5V~5.5V | |
| 通道数 | 4 | |
| 输出电压 | 0V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 51mA | |
| 调光 | PWM；模拟 | |
| 工作温度 | -40℃~+125℃ |
商品概述
LP5816是一款4通道RGBW LED驱动器。该器件具有超低工作电流，关断模式下典型值为0.1μA，器件使能时典型值为0.1mA，LED点亮时典型值为0.2mA。同时采用模拟调光和PWM调光两种方法，实现出色的调光性能。每个LED的输出电流可在256级范围内调节，范围为0.1mA至25.5mA或0.2mA至51mA。8位PWM发生器可实现平稳无听觉噪声的LED亮度调光控制。
商品特性
- 工作电压VCC范围为2.5V至5.5V
- 逻辑引脚兼容1.8V、3.3V和5V逻辑电平
- 输出电压最高可达5.5V
- 具备4路高精度恒流灌电流通道
- 单通道电流范围为0.1mA至51mA
- 器件间电流误差最大为±8%
- 通道间电流误差最大为±3%
- 裕压极低:25.5mA输出下最大为135mV，51mA输出下最大为275mV
- 超低功耗
- 关断模式电流典型值为0.1μA
- 待机电流典型值为22μA
- 输出通道关闭时工作电流典型值为0.15mA，LED电流为25.5mA时工作电流典型值为0.23mA
- 支持模拟调光（电流增益控制）
- 全局1位最大电流(MC)设置，可选25.5mA或51mA
- 支持独立8位点电流(DC)设置
- PWM调光最高可达无听觉噪声的23kHz
- 具备独立8位PWM调光分辨率
- 支持线性或指数调光曲线
- 支持最高400kHz I2C接口
- ESD防护等级:4kV HBM，1.5kV CDM
- 提供两种封装选项:1.6mm×2.1mm 0.5mm间距SOT583-8；1.36mm×0.8mm 0.35mm间距DSBGA-8
- 工作温度范围为-40℃至125℃
应用领域
- 消费电子领域LED动画与指示
- 虚拟现实(VR)头盔
- 游戏控制器及外设
- 电子和机器人玩具
- 智能音箱
- 无线音箱
- 固态硬盘(SSD)
- 电子智能锁
- 头戴式耳机及入耳式耳机
- GPS个人导航设备
- WLAN/Wi-Fi接入点
- 可视门铃
- 视频会议系统
