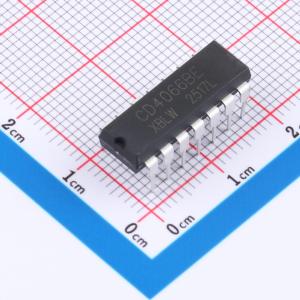

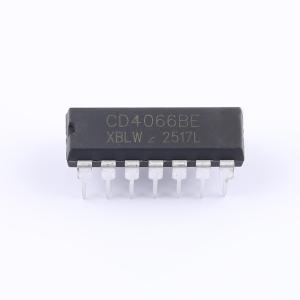

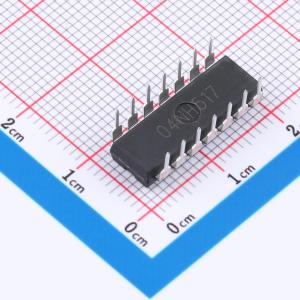

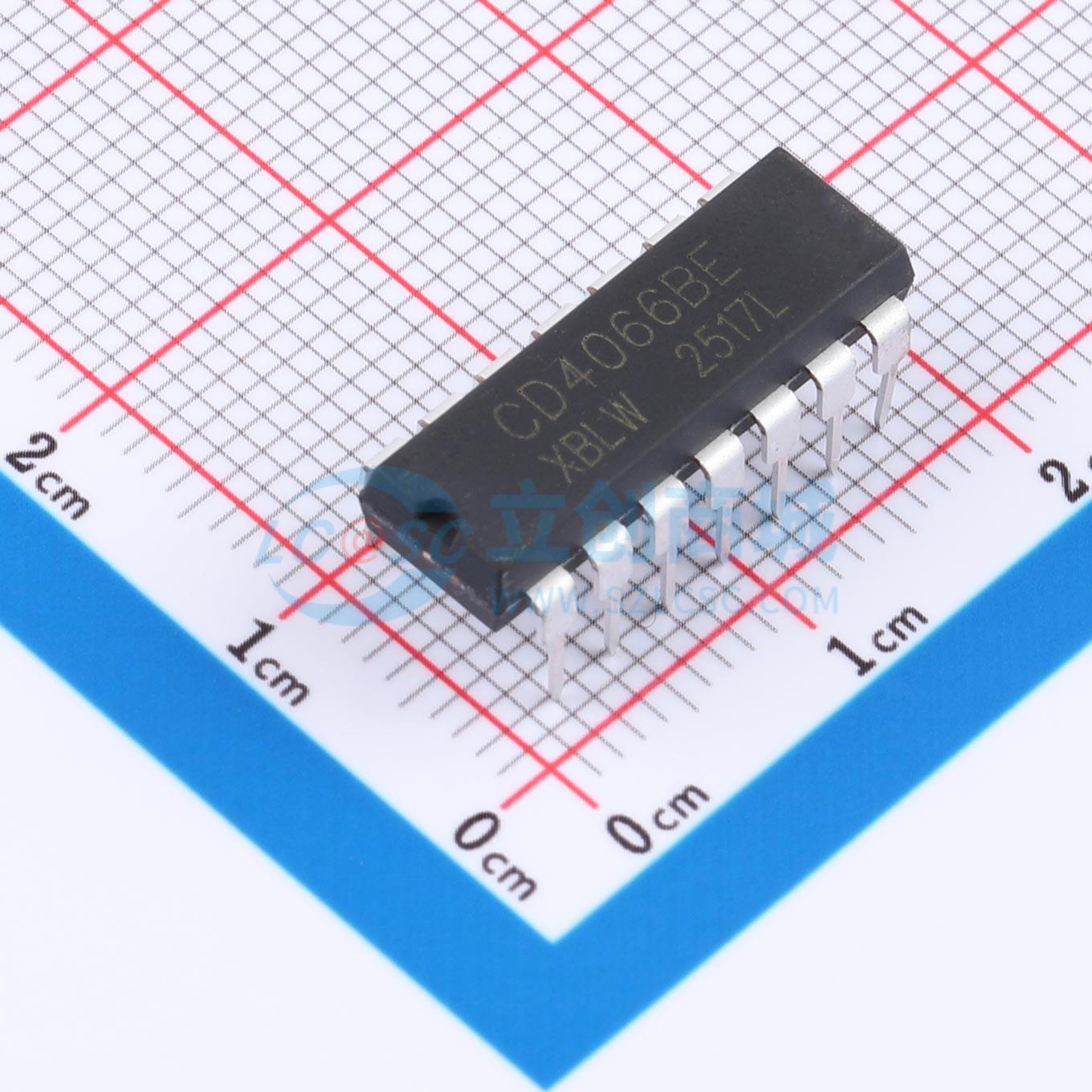

CD4066BE
CD4066BE(XBLW)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD4066BE是一款CMOS四双向模拟开关集成电路，主要用于模拟或数字信号的多路传输。
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- CD4066BE
- 商品编号
- C51912175
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 单刀双掷 | |
| 通道数 | 4 | |
| 工作电压 | 3V~9V | |
| 导通时间(ton) | 90ns | |
| 导通电阻(Ron) | 350Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 40ns | |
| 工作温度 | -40℃~125℃ | |
| 导通电容(Con) | 7.5pF | |
| 带宽 | 90MHz | |
| 传播延迟(tpd) | 5ns |
商品概述
CD4066 提供四个单刀单掷模拟开关功能。每个开关有两个输入/输出端子（nY 和 nZ）和一个高电平有效使能输入（nE）。当 nE 为低电平时，模拟开关关闭。 CD4066 与 CD4016 引脚兼容，但导通电阻低得多。此外，导通电阻在整个输入信号范围内相对恒定。
商品特性
- 宽电源电压范围：3V 至 9V
- 全静态操作
- 5V 和 9V 参数额定值
- 标准化对称输出特性
- 输入和输出具备静电防护
- 工作温度范围：-40℃ 至 +125℃
- 封装信息：DIP14/SOP14/TSSOP14
应用领域
- 模拟信号切换和复用：信号选通、调制器、静噪控制、解调器、斩波器、换向开关
- 数字信号切换和复用
- 模数和数模转换
- 频率、阻抗、相位和模拟信号增益的数字控制
- 楼宇自动化
