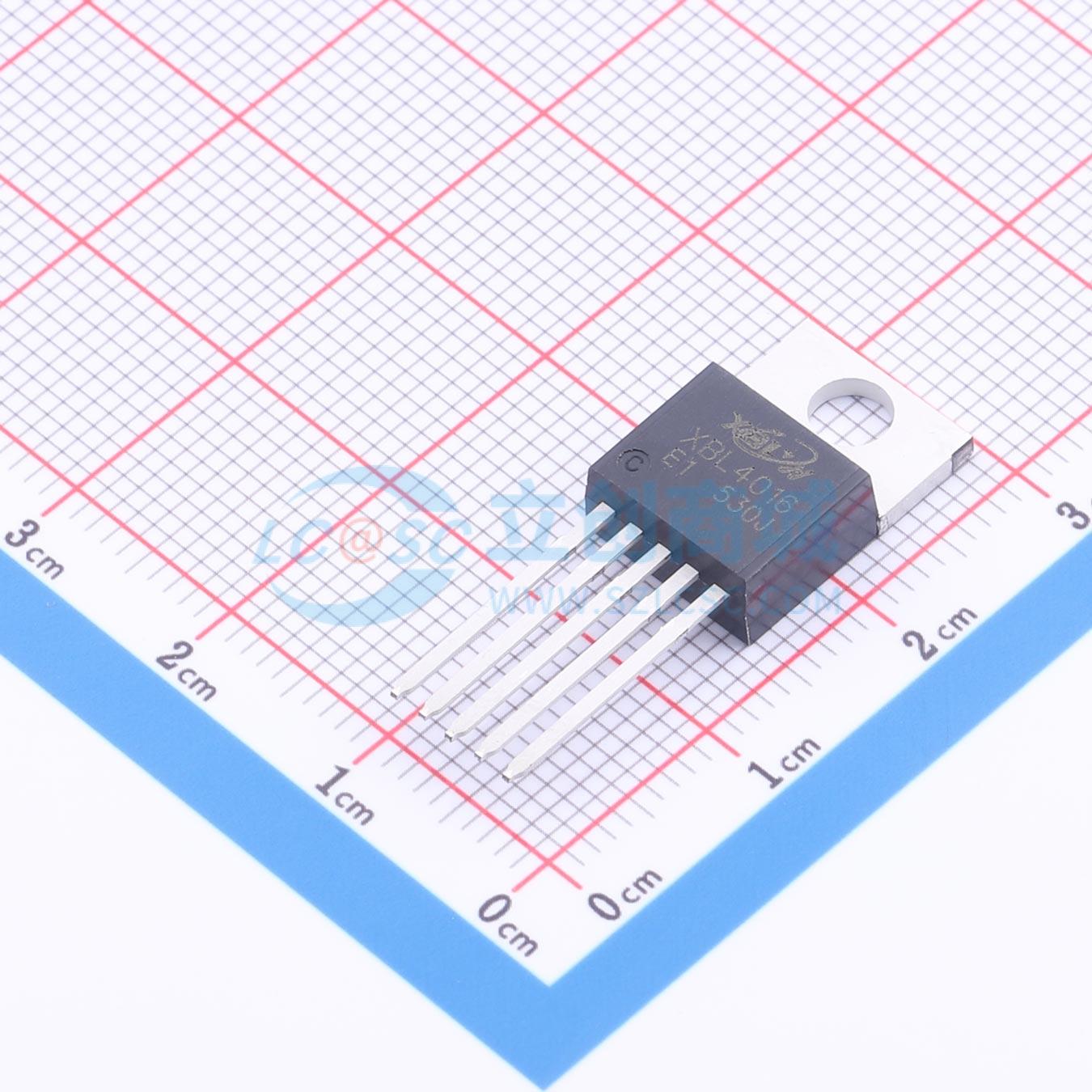

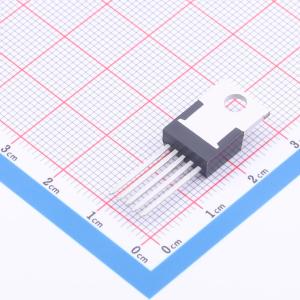

温馨提醒：图片仅供参考，商品以实物为准
XBL4016E1TN
180kHz 固定频率 PWM 降压 DC/DC 转换器，高效驱动 12A 负载，纹波低调节性能佳
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- XBL4016是一款固定频率为180kHz的PWM降压（降压）DC/DC转换器，能够以高效率驱动12A负载，具有低纹波和优异的线路与负载调节性能。
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- XBL4016E1TN
- 商品编号
- C51912177
- 商品封装
- TO-220-5L
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~36V | |
| 输出电压 | 1.25V~32V | |
| 输出电流 | 12A | |
| 开关频率 | 180kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 3.5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护 |
商品概述
XBL4016是一款180KHz固定频率的PWM降压型DC/DC转换器，能够驱动12A负载，具有高效率、低纹波及优异的线性和负载调整率。该稳压器所需外部元件数量极少，易于使用，并包含内部频率补偿和固定频率振荡器。其PWM控制电路能够将占空比从0%线性调整至100%。内部集成了过流保护功能。当发生短路保护时，工作频率将从180KHz降低至48KHz。内置补偿模块，最大限度地减少了外部元件数量。
商品特性
- 宽输入电压范围：4.5V至36V
- 输出电压可调：1.25V至32V
- 最大占空比：100%
- 最小压差：0.3V
- 固定180KHz开关频率
- 恒定输出电流能力：12A
- 内部优化的功率MOSFET
- 高效率，高达92%
- VC引脚具有TTL功能
- 优异的线性和负载调整率
- 内置热关断功能
- 内置电流限制功能
- 内置输出短路保护功能
- 提供TO263-5L和TO220-5L封装
应用领域
- 便携式DVD
- LCD显示器/电视
- 电池充电器
- ADSL调制解调器
- 电信/网络设备
