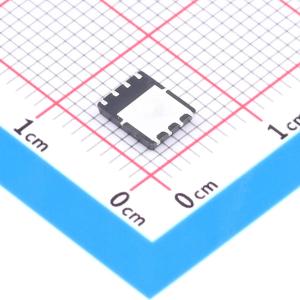

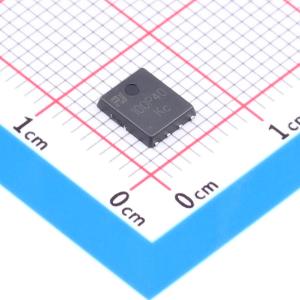

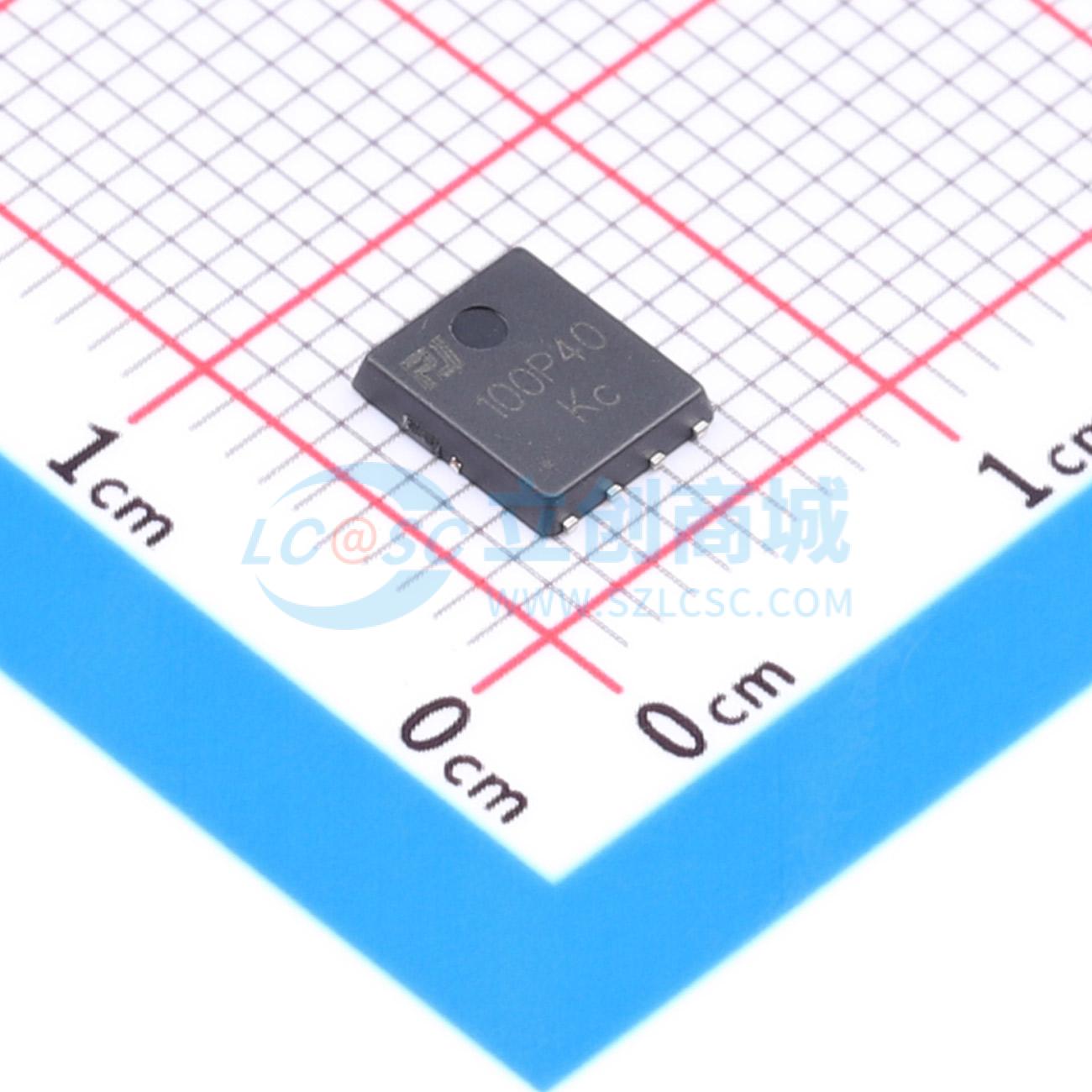

PJM100P40DN
P沟道 40V 100A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- P沟道增强型，Trench（沟槽型），VDS=-40V ID=-100A ,RDS(ON)<5.6mΩ@Vgs=-10V,RDS(ON)<7.8mΩ@Vgs=-4.5V，通过 100% 雪崩测试
- 品牌名称
- PJSEMI(平晶微)
- 商品型号
- PJM100P40DN
- 商品编号
- C51908694
- 商品封装
- PDFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 8mΩ@10V；11mΩ@4.5V | |
| 耗散功率(Pd) | 58W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 118nC@10V | |
| 输入电容(Ciss) | 6.638nF | |
| 反向传输电容(Crss) | 345pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 545pF |
商品特性
- 先进沟槽技术
- 100%雪崩测试
- 符合RoHS标准
- 无卤素和锑
- 潮湿敏感度等级3级
应用领域
-负载开关-PWM应用-电源管理
