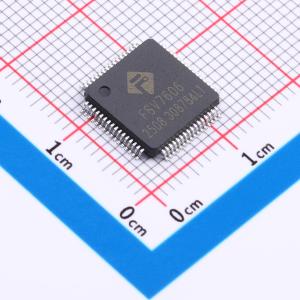

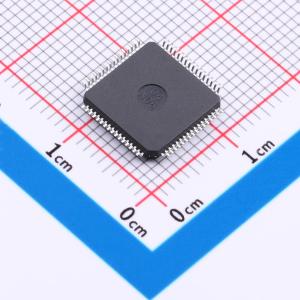

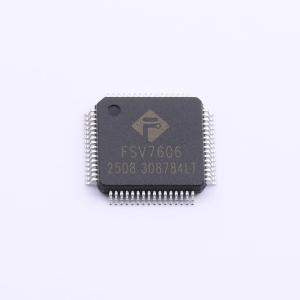

FSV7606

模数转换芯片ADC

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 4 通道 DAS，支持 16 位、双极性输入、同步采样 ADC
品牌名称: Forsinve(福芯微)
商品型号: FSV7606
商品编号: C51904486
商品封装: LQFP-64(10x10)
包装方式: 托盘
商品毛重: 1克(g)

商品参数

	属性	参数值
	信噪比	92dB
	时钟/振荡器	-
	时钟频率(fc)	-
	基准电压源	内置；外置
	可变增益	不支持
	ADC架构	SAR
	静态电流	23mA
	功能特性	输入缓冲器；双极性输入；同步采样；内置数字滤波器
	微分非线性	0.8LSB

商品概述

FSV7606是一款16位、8通道同步采样模拟数据采集系统。每个通道均内置模拟输入钳位保护、二阶抗混叠滤波器、采样保持放大器、16位逐次逼近型模数转换器，并集成了灵活的数字滤波器、2.5V基准电压源、基准电压缓冲器以及高速串行和并行接口。该器件采用5V单电源供电，可处理±10V、±5V真双极性输入信号，所有通道均能以高达200kSPS的吞吐率进行采样。在各种采样频率下，输入钳位保护电路可承受高达±18.5V的电压。1MΩ的高输入阻抗和片内滤波器极大地简化了外围电路设计。

商品特性

双极性模拟输入范围：±10V、±5V
采用5V模拟电源，2.5V至5V数字接口电源
8通道同步采样输入
性能：模拟输入静电放电保护可达8kV，信噪比92dB（无过采样），总谐波失真-105dB，积分非线性误差±1LSB，微分非线性误差±0.8LSB
灵活的并行/串行接口，兼容SPI、QSPI、MICROWIRE和数字信号处理器
完全集成的数据采集解决方案，包括模拟输入钳位保护、输入阻抗为1MΩ的输入缓冲器、二阶抗混叠模拟滤波器、片内精密基准电压源及缓冲器、16位、200kSPS模数转换器（所有通道），以及通过数字滤波器实现的过采样功能
低功耗：运行功耗107.5mW，待机功耗28.5mW
采用10mm×10mm LQFP64封装

应用领域

数据采集系统
电力线路控制和保护系统
多轴定位系统
多相电机系统
仪表和控制系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	16
	采样率	200kHz
	通道数	8
	工作电压	4.75V~5.25V
	接口类型	SPI
	差分输入	否
	积分非线性	1LSB
	工作温度	-40℃~+125℃
