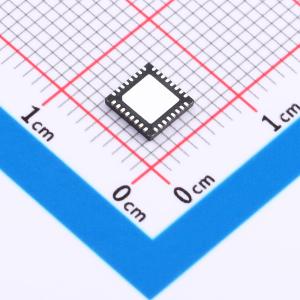

MFRC523
13.56MHz非接触读卡器IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 标准3V MIFARE读卡器解决方案，具有非接触通信方式和协议，支持ISO/IEC 14443A和支持ISO/IEC 14443B标准，高度集成的解调和解码模拟电路，支持多种主机接口。
- 品牌名称
- Forsinve(福芯微)
- 商品型号
- MFRC523
- 商品编号
- C51904488
- 商品封装
- QFN-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频卡芯片 | |
| 协议 | ISO 14443A,ISO 14443B | |
| 接口类型 | I2C,SPI,UART | |
| 传输速率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | 13.56MHz | |
| 工作电压 | 2.5V~5.5V | |
| 静态电流(Iq) | 5uA | |
| 功能特性 | 数据校验；低功耗唤醒 |
商品概述
MFRC523 是一款应用广泛的非接触读卡器芯片，集成了在 13.56MHz 下的多种非接触通信方式和协议，具有很高的技术集成度。
商品特性
- 读写器模式支持 ISO/IEC 14443A 标准
- 读写器模式支持 ISO/IEC 14443B 标准
- 高度集成的解调和解码模拟电路
- 只需很少的外部器件，即可将输出驱动连接至天线
- 在读写器模式下，典型操作距离最高可达 70mm，具体取决于天线设计和电源
- 支持 I2C 接口，快速模式速率可达 400k，高速模式可达 3400k
- 支持 UART 接口，最高可达 1228.8k
- 支持 SPI 接口，速率最高 10Mbit/s
- 64 字节 FIFO 缓冲器用于接收和发送
- 灵活的中断模式
- 低功耗的硬件掉电模式
- 支持软件掉电模式
- 支持 LPCD 功能
- 可编程定时器
- 内部振荡器，连接 27.12MHz 晶体
- 2.5V~5V 宽范围电源电压
- CRC 协处理器
- 可编程 I/O 管脚
- 内部自检功能
应用领域
- 考勤签到
- 门禁控制
- 公共交通
- 食堂就餐
- 水电气充值
