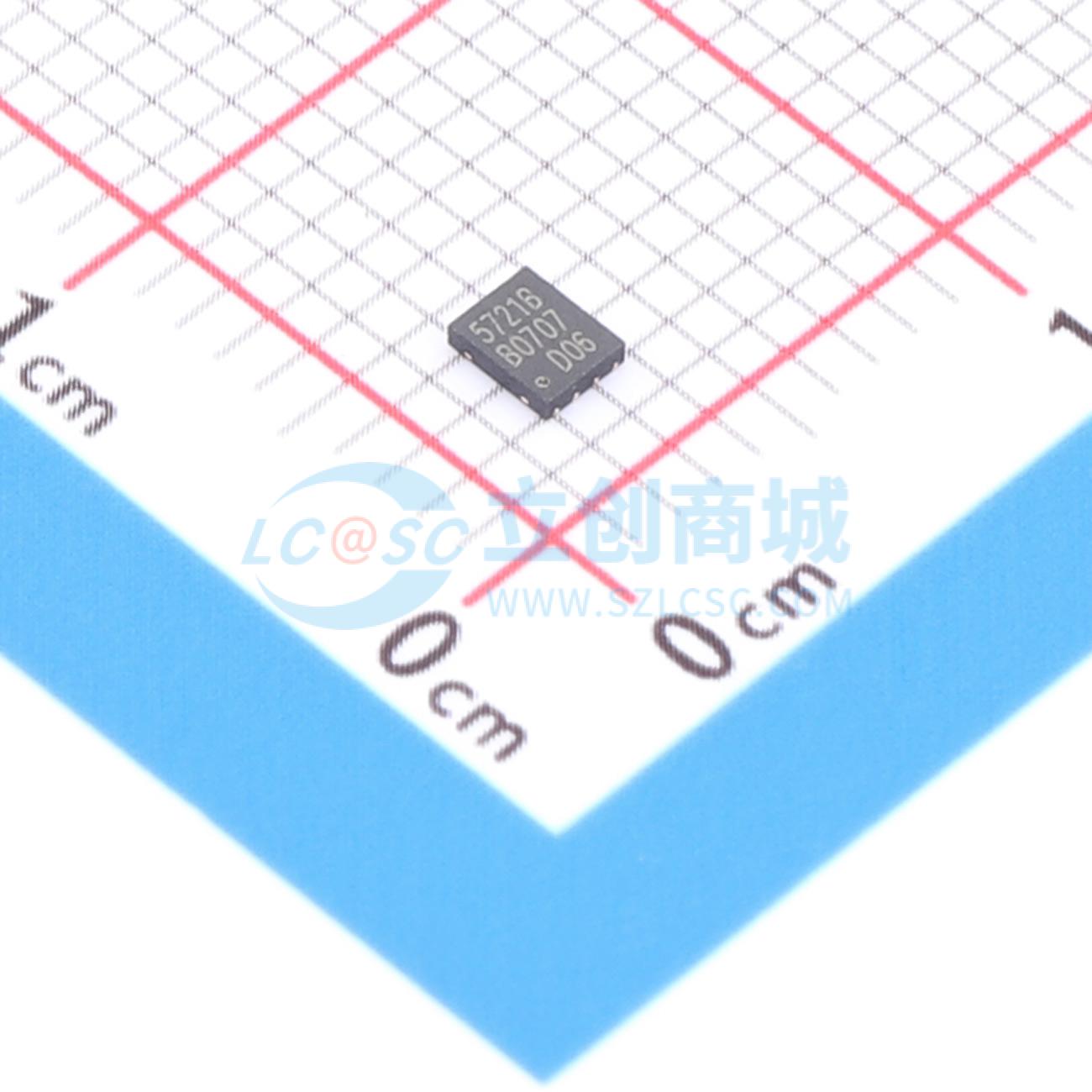

温馨提醒：图片仅供参考，商品以实物为准
KTH5721AQ2DNE
低功耗、高精度3D霍尔传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款数字输出的3D霍尔芯片，内部分别集成了X轴、Y轴和Z轴三个独立的霍尔传感器。信号链采用高精度运放通过16 bit ADC将模拟信号转换成数字输出。外部主机可以采用SPI或I2C两种模式读出测量数据。此外，在芯片内部集成了一个温度传感器用于磁场的温度补偿
- 品牌名称
- CONNTEK(昆泰芯)
- 商品型号
- KTH5721AQ2DNE
- 商品编号
- C51892154
- 商品封装
- QFN-16L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.045363克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 3D磁传感器 | |
| 磁感量程(X,Y) | ±130mT | |
| 磁感量程(Z) | ±80mT | |
| 输出位数 | 16bit | |
| 接口类型 | I2C；SPI |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.8V~5.5V | |
| 工作电流 | - | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | 多功能INT引脚；内置温度传感器；集成CORDIC算法；按键检测功能 |
商品概述
该芯片是一款数字输出的三维霍尔芯片，内部集成三个独立的霍尔传感器，分别对应X、Y和Z轴。信号链采用高精度运算放大器，通过16位模数转换器将模拟信号转换为数字输出。外部主机可通过SPI或I²C接口读取测量数据。此外，芯片内部还集成了一个温度传感器，用于磁场测量的温度补偿。该芯片支持持续感应、唤醒睡眠和单次测量等多种工作模式，以适应不同的应用需求。BUTT_OUT引脚可用于检测磁铁与芯片之间的按键动作，也可配置为触发模式以启动单次测量。同时，芯片内置CORDIC算法，支持输出XY、XZ和YZ平面的角度信息。通过增加幅值修调寄存器，极大地方便了在轴和离轴两种常见旋钮应用场景的配置。芯片还支持对所选平面进行磁场阈值检测，使得同一芯片能够同时实现旋钮和按键两种场景的检测。该产品具有高集成度和应用灵活性的特点。
商品特性
- 三维（X轴、Y轴、Z轴）磁场输出
- 基于CORDIC算法的角度输出
- XY轴典型工作范围±130 mT
- Z轴典型工作范围±80 mT
- 温度输出
- 支持位置检测
- 支持XY、XZ、YZ平面角度输出
- 高精度16位模数转换器输出
- 支持按键检测功能
- 可选SPI或I²C通信接口
- 支持唤醒和测量触发模式
- 工作电压范围2.8V~5.5V
- 输入/输出端口供电电压可低至1.8V
- 工业级工作温度范围-40℃~+105℃
- 消费级工作温度范围-40℃~+85℃
应用领域
- 云台舵机
- 角度测量
- 电动自行车
- 移动机器人电机控制
