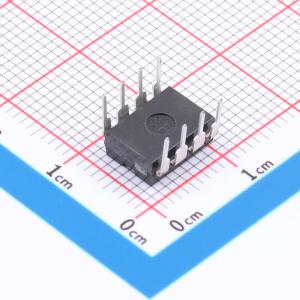

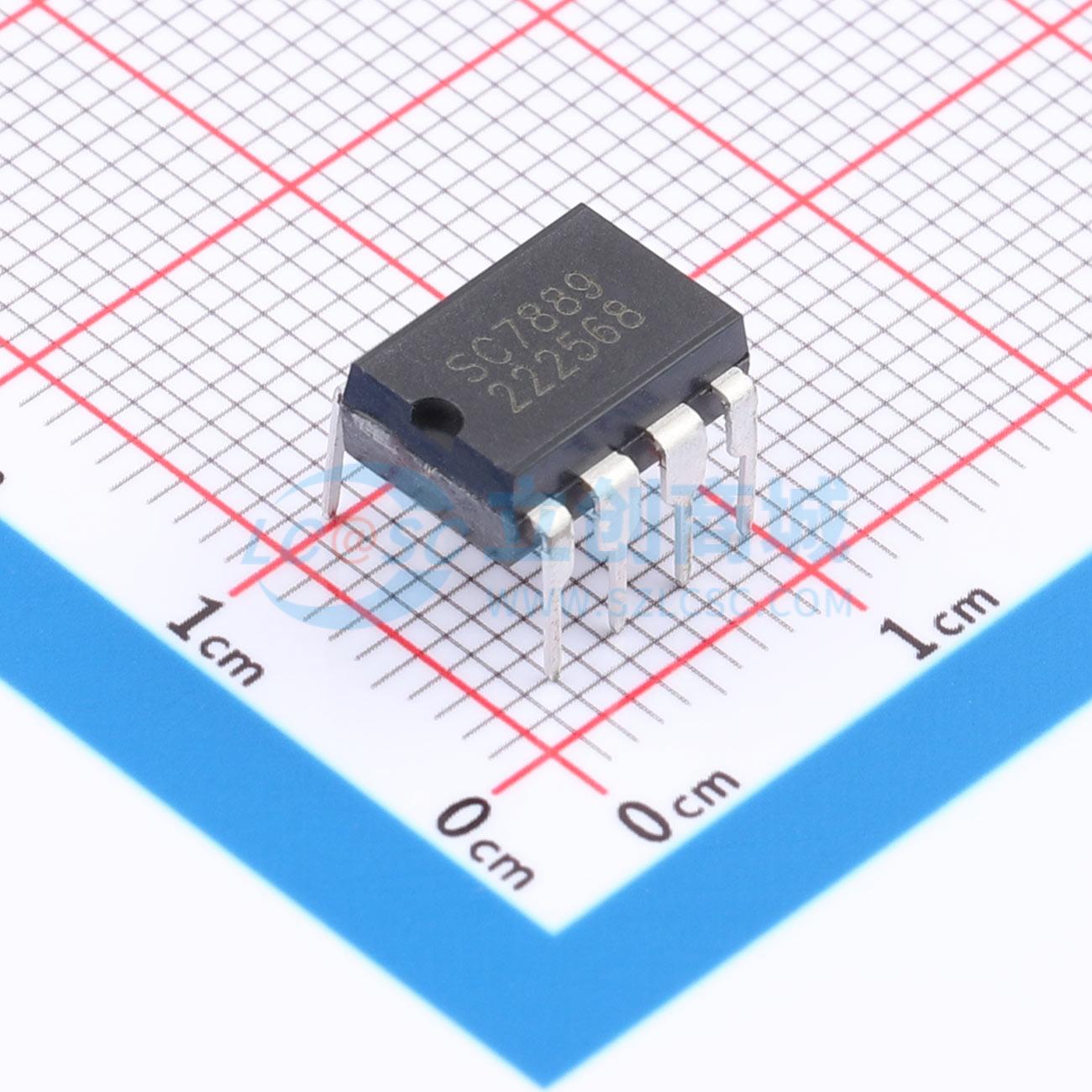

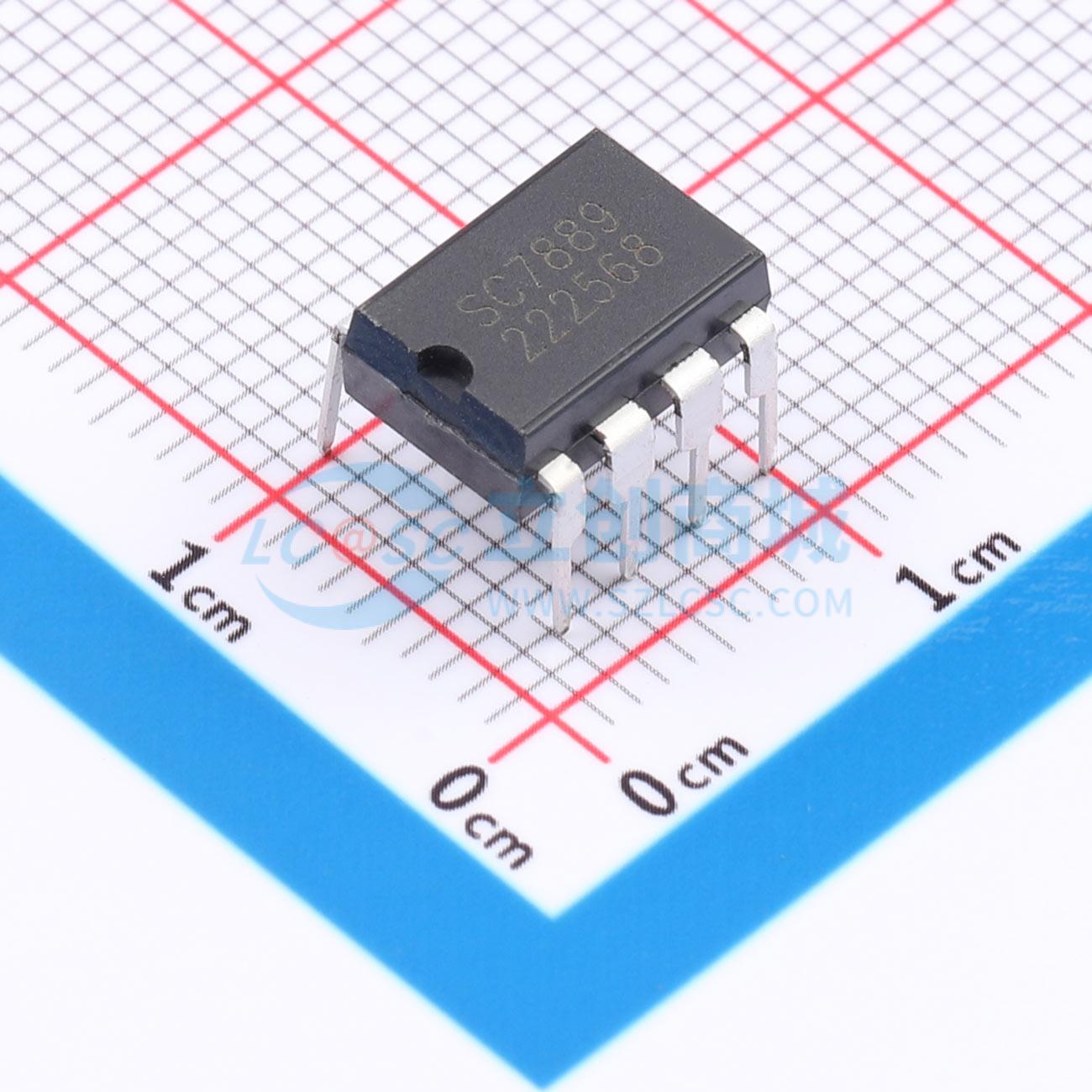

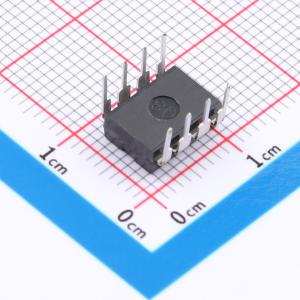

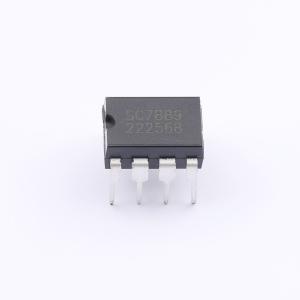

GR7889ND08ARDQ
大功率单通道直流电机驱动集成电路，内置H桥驱动器和温度保护。
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 峰值电流：10A 工作温度：-20℃~+85℃
- 品牌名称
- GR(国睿)
- 商品型号
- GR7889ND08ARDQ
- 商品编号
- C51892203
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 3.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | - | |
| 输出电流 | 5A | |
| 峰值电流 | 10A | |
| 工作电压 | 2V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | - | |
| 静态电流(Iq) | 10nA | |
| 工作温度 | -20℃~+85℃ | |
| 功能特性 | 主动制动功能；马达卡锁保护 |
商品概述
GR7889是一款专为低电压工作系统设计的大功率单通道直流电机驱动集成电路。它采用低输出导通电阻的PMOS和NMOS功率晶体管构成H桥驱动器，从而确保电路在持续大电流工作时功耗较低，能够长时间稳定运行。该器件集成了温度保护功能。当低内阻的负载电机堵转或输出短路时，输出电流瞬间增大，电路功耗急剧上升，芯片温度迅速升高。一旦芯片温度超过内部温度保护电路设定的最高温度点（典型值130°C），内部电路将关断芯片输出，切断负载电流，从而避免因温度过高导致塑料封装冒烟、起火等安全隐患。内置的温度迟滞电路确保电路恢复到安全温度后才允许重新进行控制。GR7889芯片所需外围器件少，成本低，便于设计应用。广泛应用于玩具直流电机驱动、机器人及工业控制等领域。
商品特性
- 宽电源电压范围：2~20V
- 内置PMOS/NMOS功率开关的H桥驱动器
- 低待机电流
- 可实现负载电机的正转、反转、停止和刹车四个功能
- 低输出阻抗
- 内置带迟滞效应的热保护功能
- 外部器件少
- 封装形式：DIP8、SOP8
应用领域
- 机器人
- 数码产品
- 玩具
- 工业产品
