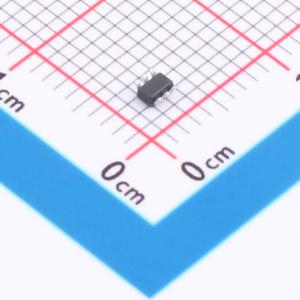

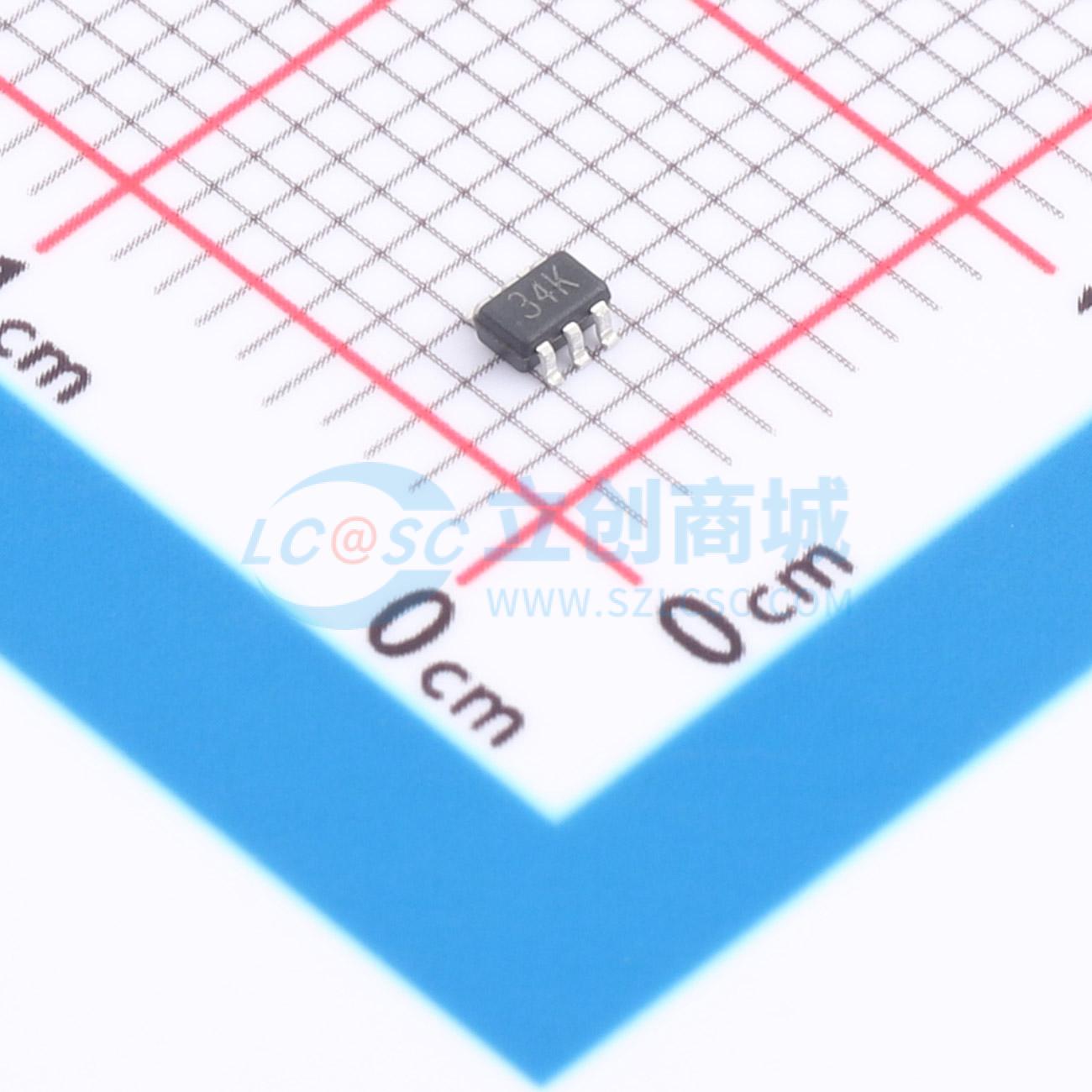

TPM3134KC6
20V 750mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 应用：反向电池保护。负载开关。电源管理。电机控制
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPM3134KC6
- 商品编号
- C51886163
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.033667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 750mA | |
| 导通电阻(RDS(on)) | 270mΩ@4.5V | |
| 耗散功率(Pd) | 150mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 540mV | |
| 栅极电荷量(Qg) | 750pC | |
| 输入电容(Ciss) | 79pF | |
| 反向传输电容(Crss) | 9pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 13pF |
商品特性
- 漏源电压(VDS):20V
- 漏源电流(IDS):0.75A
- 导通电阻(RDS(ON))(栅源电压VGS = -4.5V时):<380mΩ
- 导通电阻(RDS(ON))(栅源电压VGS = -2.5V时):<450mΩ
应用领域
- 反接保护
- 负载开关
- 电源管理
- 电机控制
