TPA158A2-S5TR-S

TPA158是一系列具有高共模电压的高端电流检测放大器。TPA158系列具有非常高的精度和准确度，VOS小于150μV（最大值），增益误差小于0.55%（最大值）。提供五种固定增益：20V/V、50V/V、100V/V、200V/V和500V/V。这些选项为电流检测应用提供了广泛的动态范围。

TPA158系列的输入共模电压范围为3V至150V，带宽为1MHz，非常适合与SAR ADC进行小信号调理接口。

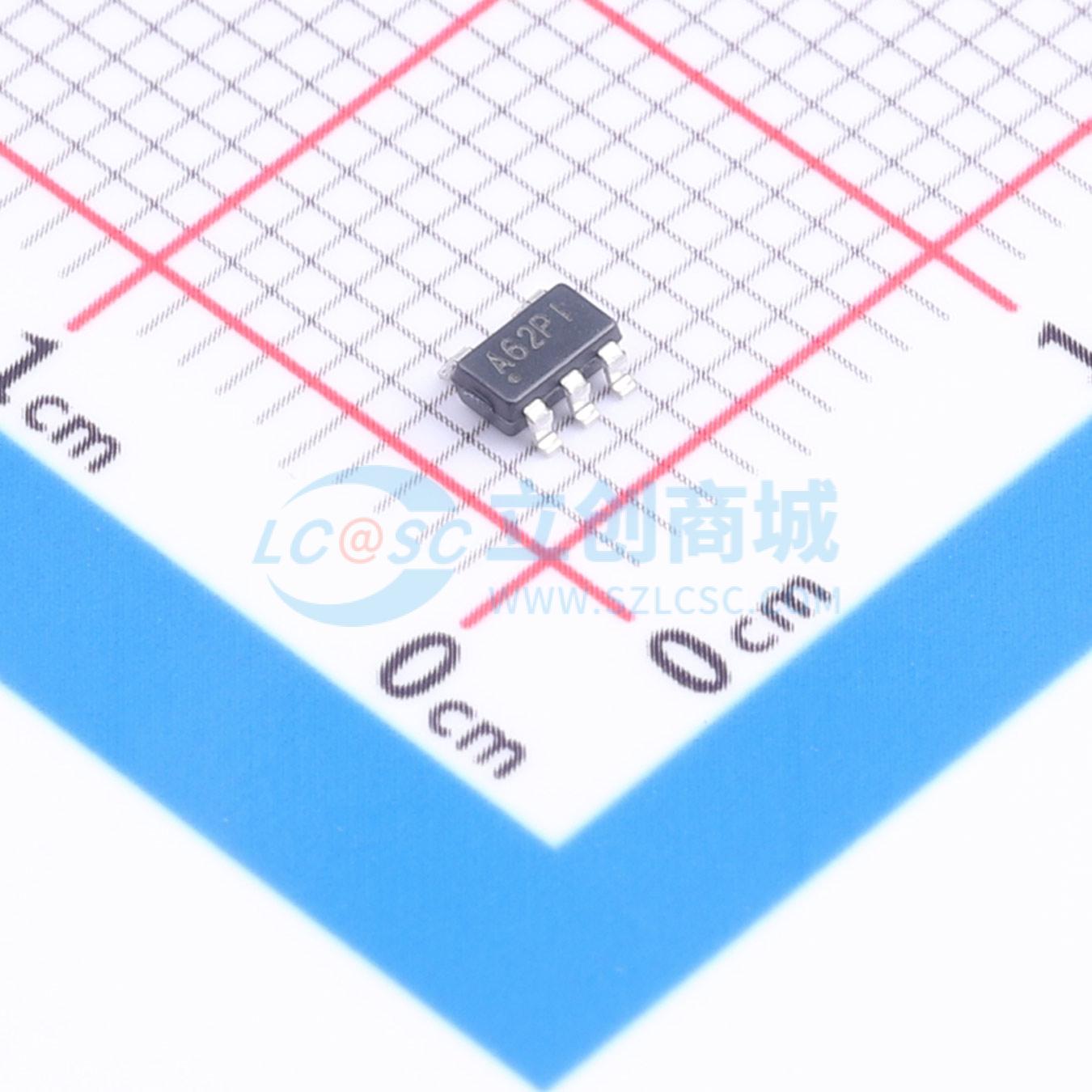

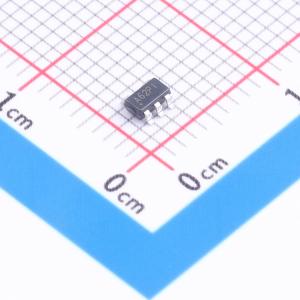

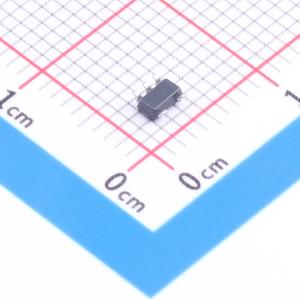

TPA158在 -40°C至 +125°C的温度范围内提供突破性的性能。它具有零漂移核心，在整个工作温度范围和共模电压范围内，最大失调漂移为0.1μV/°C。TPA158采用SOT23 - 5封装。

• 电压失调：±150μV（最大值）
• 宽共模电压：3.0V至150V
• 电源电压：3.0V至20V
• 精度和零漂移性能：
  • 0.55%增益误差（温度范围内最大值）
  • 20ppm/°C增益漂移（温度范围内最大值）
  • 0.1μV/°C失调漂移（典型值）
• 多种电压输出增益选项：
  • TPA158x1：20V/V
  • TPA158x2：50V/V
  • TPA158x3：100V/V
  • TPA158x4：200V/V
  • TPA158x5：500V/V
• 高带宽：1MHz（TPA158x1、x2、x3、x4）
• 轨到轨输出
• 工业工作范围： - 40°C至125°C

• 电流检测（高端）
• 电池充电器
• 电源管理
• 汽车
• 服务器背板
• 基站和电信设备
• 工业控制和自动化
