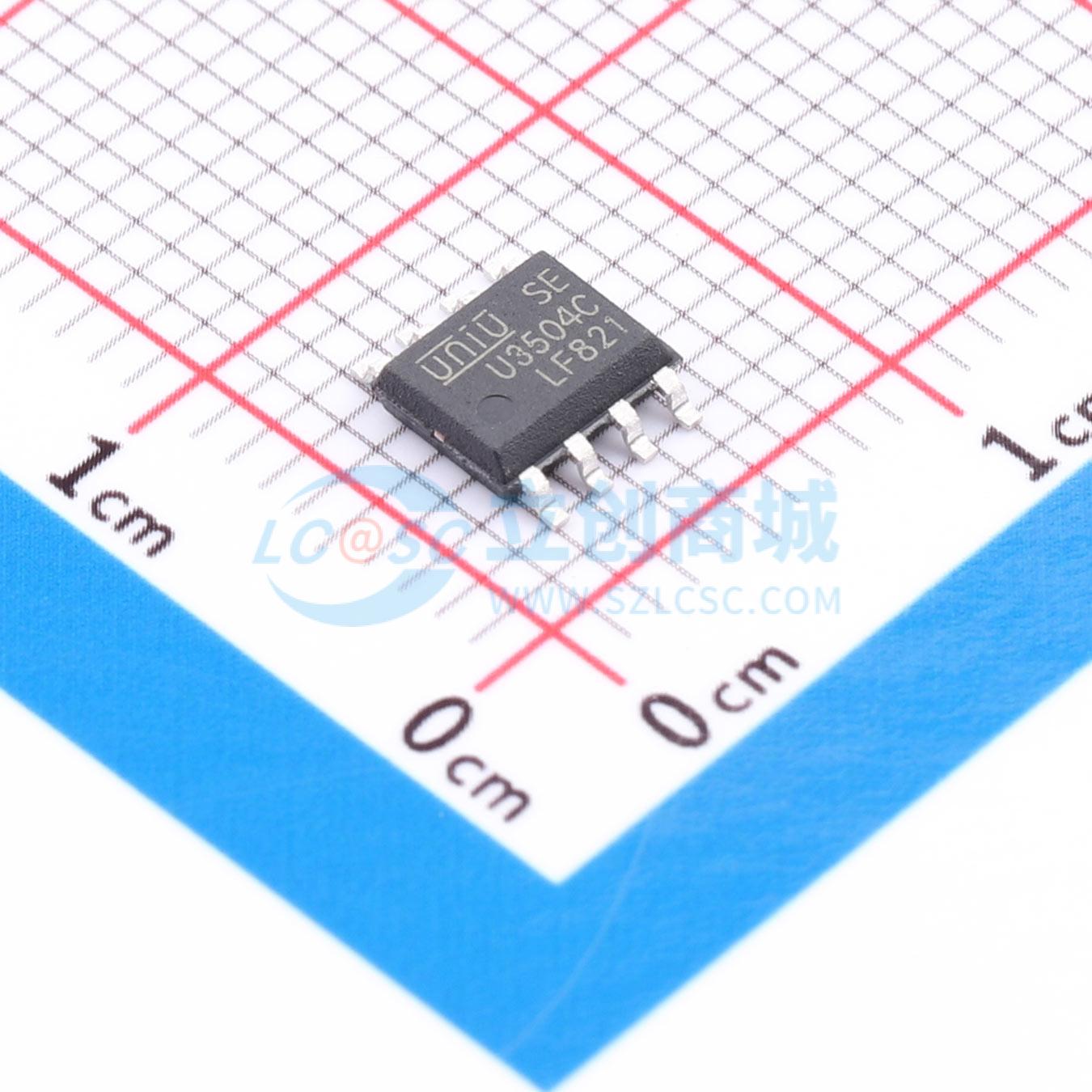

温馨提醒：图片仅供参考，商品以实物为准
U3504C
高电压输入开关电流限制降压转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- UNI-SEMIC(宇力半导体)
- 商品型号
- U3504C
- 商品编号
- C51885946
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.202077克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | - | |
| 输出电压 | 5V | |
| 输出电流 | - | |
| 开关频率 | 150kHz | |
| 工作温度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 300uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护；打嗝限流 |
商品概述
U3504C 是一款内置 MOSFET 的高压降压开关稳压器。它集成了一个电流限值典型值为 1A 的高边、高压功率 MOSFET。其宽输入电压范围适应多种降压应用场景，使其成为汽车、工业和照明应用的理想选择。该器件采用迟滞电压模式控制，以实现极快的响应速度。其专有的反馈控制方案最大限度地减少了所需外部元件的数量。150KHz 的开关频率允许使用小型元件。热关断和短路保护功能提供了可靠且容错的运行能力。低静态电流使其可用于电池供电的应用。U3504C 采用带裸露焊盘的 ESOP-8 封装。
商品特性
- 集成高压启动电路
- 默认 5V 输出电压
- 内置 150V/0.85Ω MOSFET
- 内置自举二极管
- 迟滞控制：无需补偿
- 150KHz 开关频率
- 用于降压应用的 PWM 调光控制输入
- 集成高边 MOSFET 的短路保护
- 低静态电流
- 热关断
- 采用带裸露焊盘的 ESOP-8 封装
应用领域
- 电动滑板车和电动自行车控制电源
- 太阳能系统
- 汽车系统电源
- 工业电源
- 大功率 LED 驱动器
- USB
