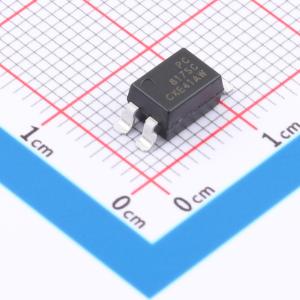

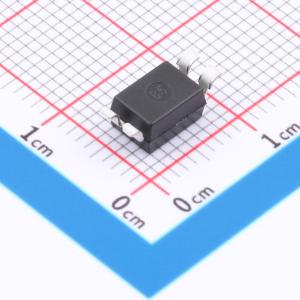

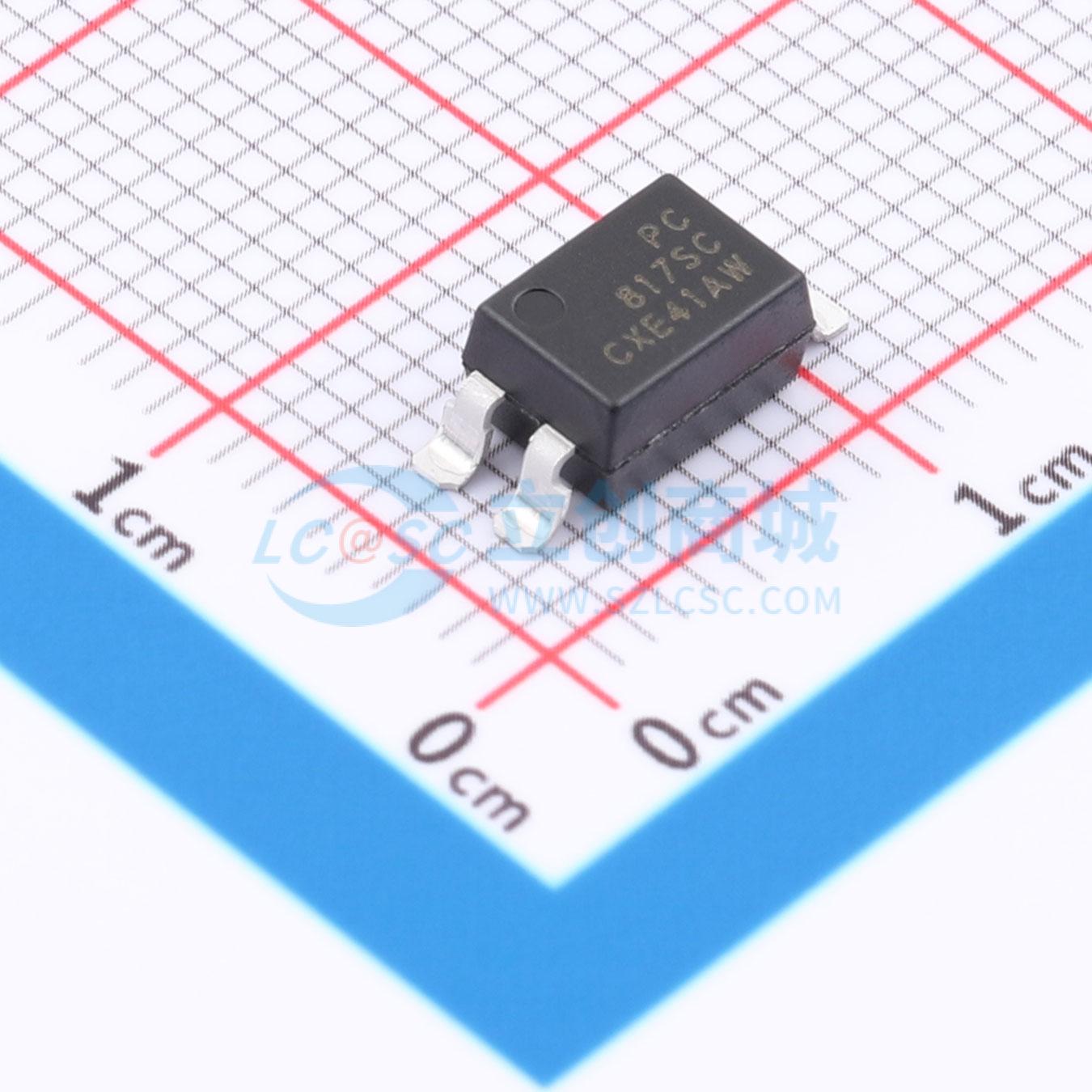

PC817S1C-CX(KTP)
红外发光二极管与光电晶体管探测器光耦合的4引脚DIP封装器件，具有高隔离电压、紧凑小外形封装等特点
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- PC817S1C-CX消费类产品,由红外发光二极管和光耦合的光电晶体管探测器组成。
- 品牌名称
- KTP(科泰普)
- 商品型号
- PC817S1C-CX(KTP)
- 商品编号
- C51883202
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 35V | |
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 18us | |
| 下降时间 | 18us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 200% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 60mA | |
| 功能特性 | - |
商品概述
PC817系列器件均包含一个红外发射二极管，该二极管通过光耦合方式连接至光电晶体管探测器。它们采用4引脚DIP封装，提供宽引脚间距和表面贴装选项。
商品特性
- 符合无卤素要求（仅铜引线框架）（Br < 900 ppm，Cl < 900 ppm，Br + Cl < 1500 ppm）
- 电流传输比（CTR：在 IF = 5mA，VCE = 5V 条件下为 50 ~ 600%）
- 输入与输出之间具有高隔离电压（Viso = 5000 V rms）
- 爬电距离 > 7.62mm
- 工作温度高达 +110℃
- 紧凑的小型封装
- 符合欧盟REACH法规
- 符合RoHS标准版本
应用领域
- 系统设备
- 测量仪器
- 可编程控制器
- 电信设备
- 家用电器
