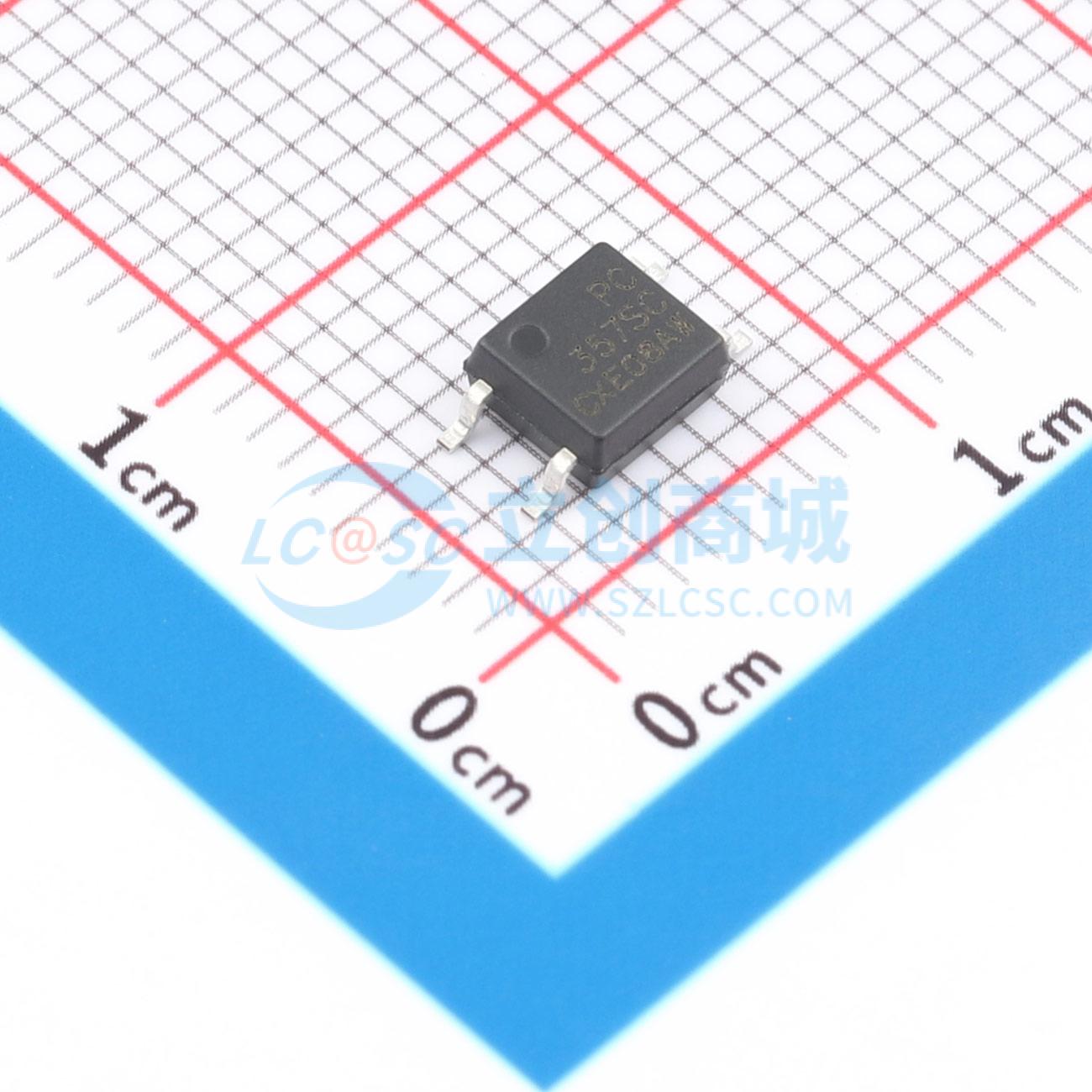

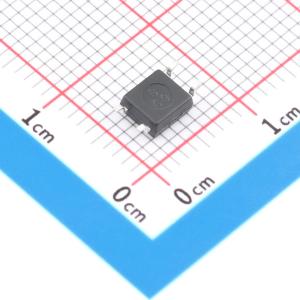

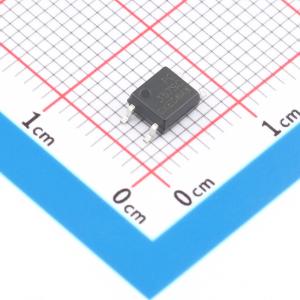

温馨提醒：图片仅供参考，商品以实物为准
PC357SC-CX(KTP)
DC 3.75kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- PC357SC-CX消费类产品,由红外发光二极管和光耦合的光电晶体管探测器组成。
- 品牌名称
- KTP(科泰普)
- 商品型号
- PC357SC-CX(KTP)
- 商品编号
- C51883203
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@10mA,1mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 4us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
PC357系列器件由红外发射二极管和光电晶体管探测器组成，通过光学耦合，并采用绿色化合物封装。它们采用4引脚小外形表面贴装封装。
商品特性
- 无卤素（溴含量 < 900 ppm，氯含量 < 900 ppm，溴加氯含量 < 1500 ppm）
- 电流传输比高（CTR：在 IF = 5mA，VCE = 5V 条件下为 50~600%）
- 输入与输出之间隔离电压高（Viso = 3750 V rms）
- 外形紧凑的4引脚SSOP封装，高度为 2.0 mm
- 符合欧盟REACH法规
- 无铅且符合RoHS标准
应用领域
- DC-DC转换器
- 可编程控制器
- 电信设备
- 不同电位和阻抗电路之间的信号传输
