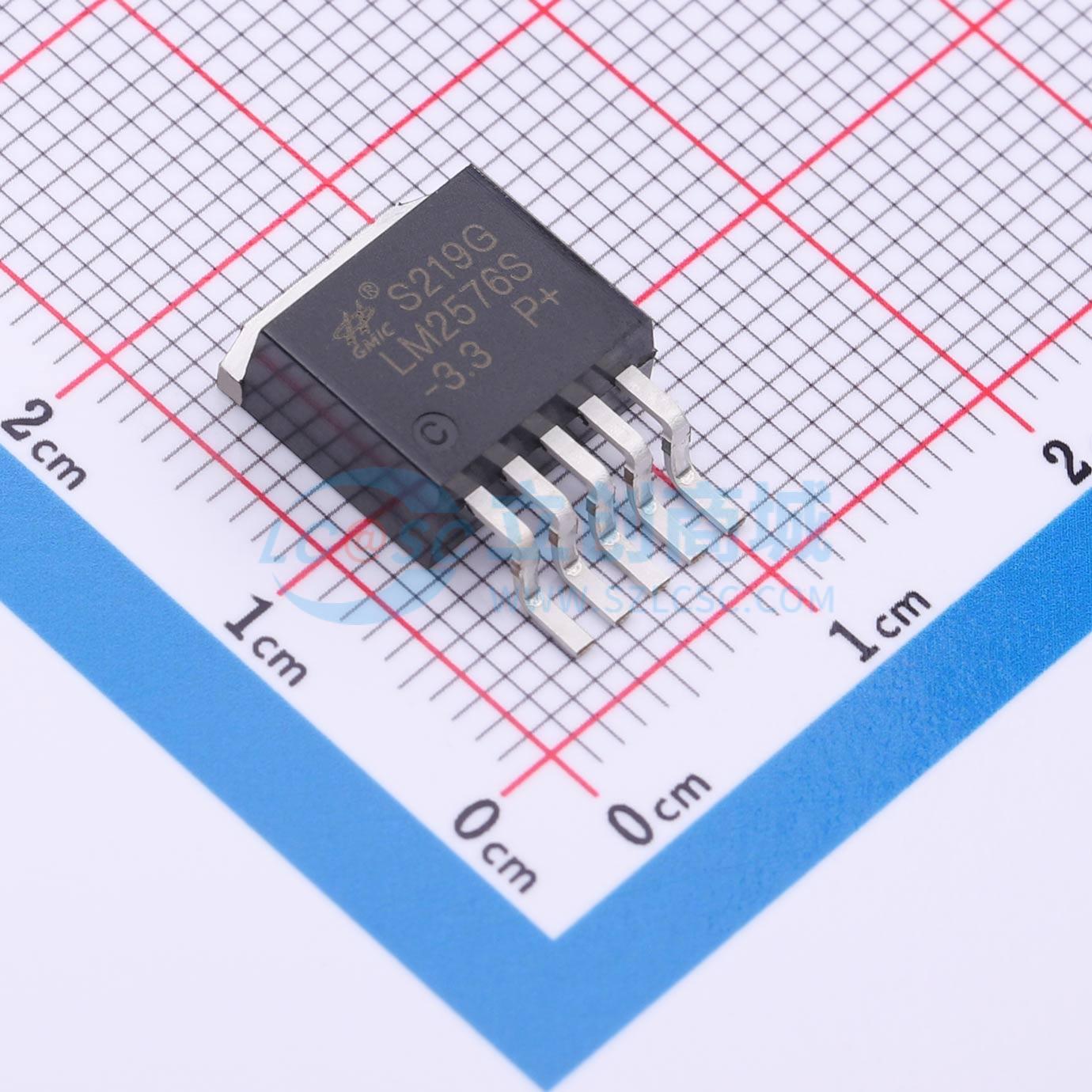

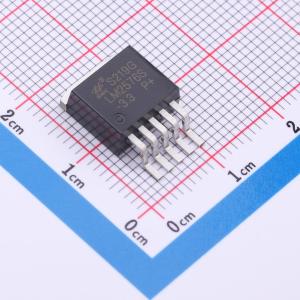

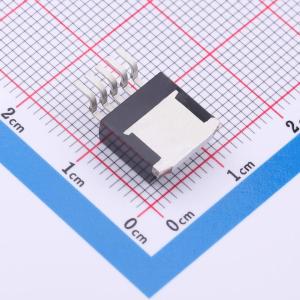

温馨提醒：图片仅供参考，商品以实物为准
LM2576S-3.3TNB
降压型 3A 4.5V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM2576S-3.3TNB是一款高效降压型DC-DC转换器，固定52KHZ开关频率，可以提供最高3A输出电流能力，具有低纹波,出色的线性调整率与负载调整率特点。
- 品牌名称
- GMIC(绿微)
- 商品型号
- LM2576S-3.3TNB
- 商品编号
- C51820288
- 商品封装
- TO-263-5
- 包装方式
- 管装
- 商品毛重
- 2.2948克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 3.3V | |
| 输出电流 | 3A | |
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 过流保护 |
商品概述
LM2576是一款高效降压型DC-DC转换器，具有固定的52KHz开关频率，能够提供高达3A的输出电流。该器件具备低纹波特性，以及出色的线性调整率和负载调整率。其内部集成了固定频率振荡器和频率补偿电路，从而简化了外部电路设计。PWM控制环路可实现0%至100%的线性占空比调节。器件还内置了使能功能、输出过电流保护功能和热关断保护。内部补偿模块有助于减少所需的外部元件数量。
商品特性
- 4.5V至40V宽输入电压范围
- 输出电压从1.23V至37V可调
- 最小压差为1.5V
- 最大开关电流为3A
- 高效率
- 使能引脚具备TTL关机功能
- 内置热关断功能
- 提供固定5V、12V和可调节输出版本
- 最大占空比为100%
- 固定52KHz开关频率
- 内置功率三极管
- 出色的线性与负载调整率
- 使能引脚具备迟滞功能
应用领域
- LCD电视与显示屏
- 数码相框
- 机顶盒
- 路由器
- 通讯设备供电
