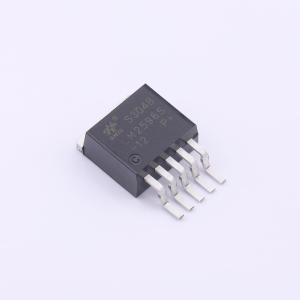

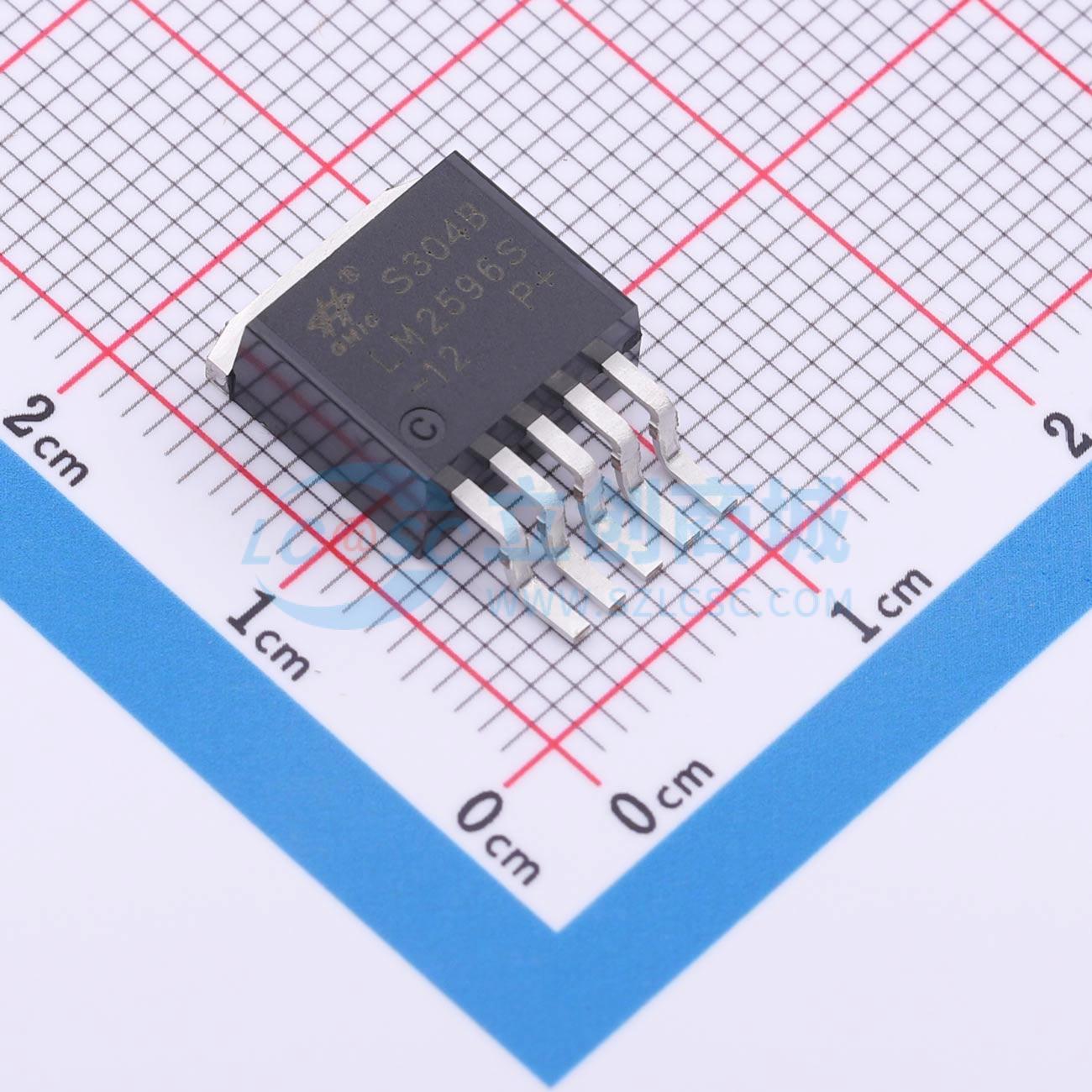

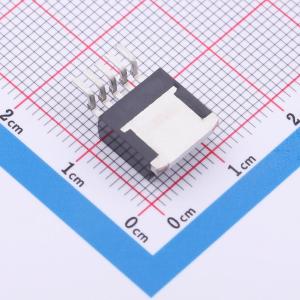

温馨提醒：图片仅供参考，商品以实物为准

LM2596S-12TN

降压型 3A 4.5V~40V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM2596S-12TN是一款高效降压型DC-DC转换器，固定52KHZ开关频率，可以提供最高3A输出电流能力，具有低纹波,出色的线性调整率与负载调整率特点。
品牌名称: GMIC(绿微)
商品型号: LM2596S-12TN
商品编号: C51820308
商品封装: TO-263-5
包装方式: 管装
商品毛重: 2.311克(g)

商品参数

商品概述

该产品是一款高效的降压型DC-DC转换器，具有固定的52KHz开关频率，能够提供高达3A的输出电流，并具备低纹波、出色的线性调整率和负载调整率特性。它集成了固定频率振荡器和频率补偿电路，从而简化了电路设计。其PWM控制环路可实现0%至100%的线性占空比调节。该器件内置了使能功能和输出过电流保护功能。内部补偿模块有助于减少外部元器件的数量。

商品特性

4.5V至40V的宽输入电压范围
输出电压可在1.23V至37V范围内调节
最小压差为1.5V
最大开关电流为3A
高效率
EN引脚具有TTL关断功能
内置热关断功能
提供固定5V、12V和可调(ADJ)输出版本
最大占空比为100%
固定的52KHz开关频率
内置功率三极管
出色的线性与负载调整率
EN引脚具有迟滞功能

应用领域

LCD电视与显示屏
数码相框
机顶盒
路由器
通讯设备供电

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~40V
	输出电压	12V
	输出电流	3A
	开关频率	52kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2mA
	开关管(内置/外置)	内置
	输出类型	固定
	功能特性	过流保护
