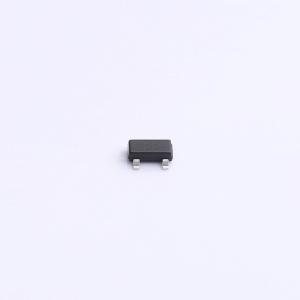

温馨提醒：图片仅供参考，商品以实物为准
MMBTSA1037
50V 200mW
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 采用SOT-23塑封表面贴装的PNP硅双极晶体管，环氧树脂符合UL94V-0阻燃等级，适合SMT自动贴装。 - 特征频率fT=120MHz - 直流电流增益hFE=180 - 低集电极-发射极饱和压降Vce(sat)=500mV - 适用于信号放大、开关与驱动应用
- 品牌名称
- CBI(创基)
- 商品型号
- MMBTSA1037
- 商品编号
- C51814208
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031933克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | PNP | |
| 集电极电流(Ic) | 150mA | |
| 集射极击穿电压(Vceo) | 50V | |
| 耗散功率(Pd) | 200mW | |
| 直流电流增益(hFE) | 180 | |
| 特征频率(fT) | 120MHz |
| 属性 | 参数值 | |
|---|---|---|
| 集电极截止电流(Icbo) | 100nA | |
| 集射极饱和电压(VCE(sat)) | 500mV | |
| 工作温度 | - | |
| 射基极击穿电压(Vebo) | 6V | |
| 数量 | 1个PNP | |
| 配置 | 独立式 |
商品概述
该晶体管根据其直流电流增益分为Q、R和S三组。根据特殊要求，这些晶体管可采用不同的引脚配置制造。引脚定义为：1. 基极 2. 发射极 3. 集电极，采用SOT-23塑料封装。最大额定值在环境温度Ta = 25°C下定义。电气特性在环境温度Tamb = 25°C下给出。
