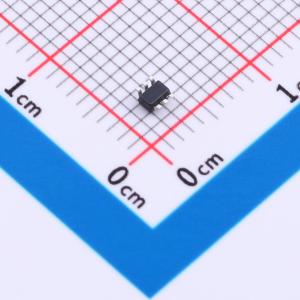

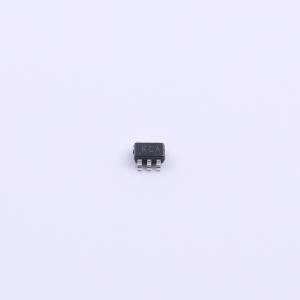

温馨提醒：图片仅供参考，商品以实物为准
BAV756DW
150mA 75V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此高速开关二极管适用于高速开关、信号整流与钳位保护应用。此器件内含共阳极与共阴极两组二极管对，采用 SOT-363 表面贴装封装。额定整流电流 150mA，直流反向耐压 75V，正向压降 1.25V@150mA，反向恢复时间 4ns，非重复峰值浪涌电流 2A，工作结温最高可达 175℃。
- 品牌名称
- CBI(创基)
- 商品型号
- BAV756DW
- 商品编号
- C51814171
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.030867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关二极管 | |
| 二极管配置 | 1对共阳极和1对共阴极 | |
| 耗散功率(Pd) | 200mW | |
| 整流电流 | 150mA | |
| 直流反向耐压(Vr) | 75V |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 1.25V@150mA | |
| 非重复峰值浪涌电流 (Ifsm) | 2A | |
| 反向电流(Ir) | 2.5uA | |
| 反向恢复时间(Trr) | 4ns | |
| 工作结温范围 | -55℃~+175℃ |
商品特性
- 快速开关速度
- 超小表面贴装封装
- 适用于通用开关应用
- 高电导
