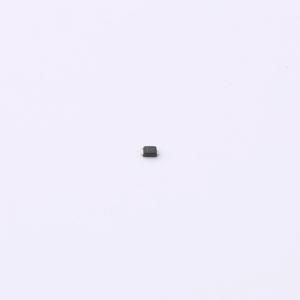

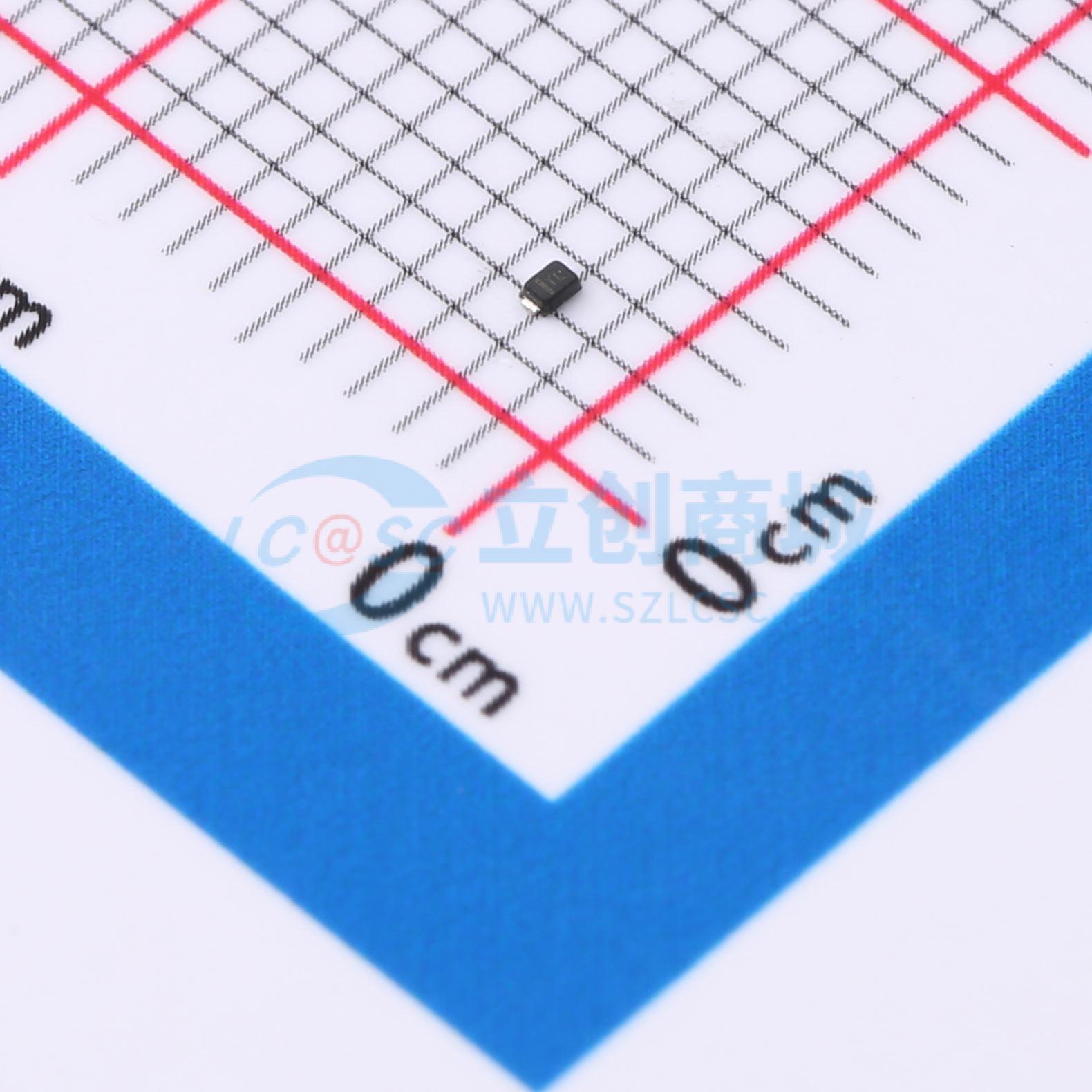

温馨提醒：图片仅供参考，商品以实物为准
D5V0F1U2S9Q-7
TVS 5.5V截止 峰值浪涌电流：1.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 这款新一代瞬态电压抑制器（TVS）旨在保护敏感电子设备免受静电放电（ESD）造成的损坏。小尺寸与高 ESD 浪涌能力的结合，使其非常适合用于汽车应用，如 USB 模块、HDMI 端口、低压差分信号（LVDS）。
- 品牌名称
- DIODES(美台)
- 商品型号
- D5V0F1U2S9Q-7
- 商品编号
- C526506
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 1.5A@8/20us | |
| 击穿电压 | 6V | |
| 反向电流(Ir) | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.5pF |
商品概述
这款新一代 TVS 旨在保护敏感电子设备免受静电放电（ESD）造成的损坏。小尺寸与高 ESD 浪涌能力的结合，使其非常适合用于汽车应用。
商品特性
- 符合 IEC 61000 - 4 - 2 标准的 ESD 保护：空气放电 ±15kV，接触放电 ±15kV
- 单通道 ESD 保护
- 低通道输入电容
- 完全无铅且完全符合 RoHS 标准
- 无卤素和锑，“绿色”器件
- 通过 AEC - Q101 标准认证，具备高可靠性
- 可提供生产件批准程序（PPAP）文件
应用领域
- USB 模块
- HDMI 端口
- LVDS
