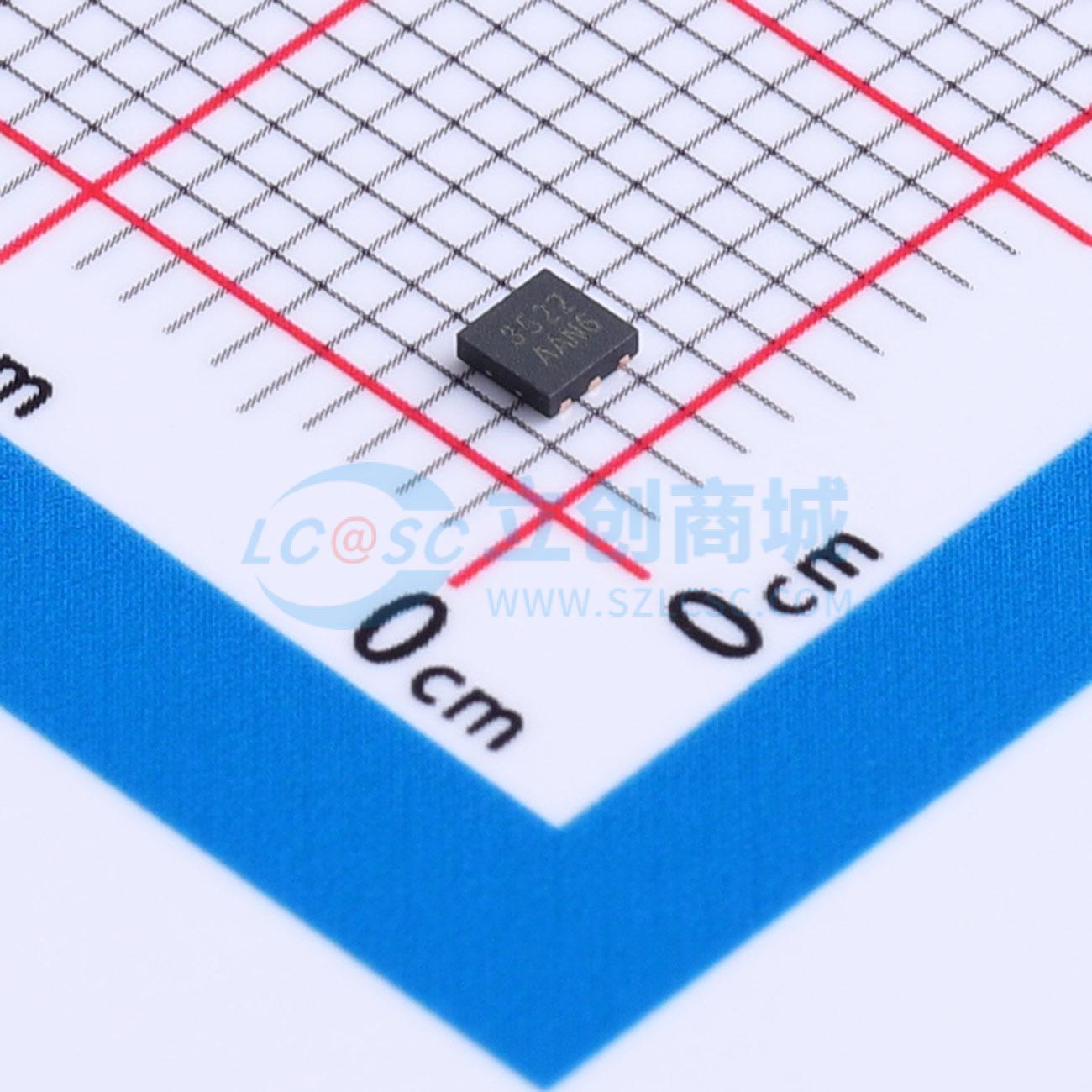

温馨提醒：图片仅供参考，商品以实物为准

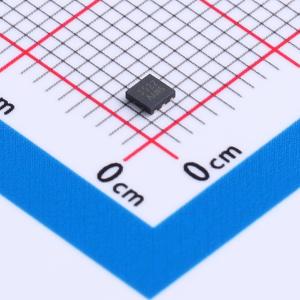

VS3522AA4
P沟道 30V 8.6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Trench NMOS,VDS -30V,VGS ±20V,VTH -1~-2.1V,ID -8.6A,PD 2.6W,RDS Typ @10mΩ=17.5mΩ,Package DFN2x2x0.5-6L
- 品牌名称
- Vergiga(威兆)
- 商品型号
- VS3522AA4
- 商品编号
- C51739645
- 商品封装
- DFN-6L(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.0295克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 8.6A | |
| 导通电阻(RDS(on)) | 25mΩ@4.5V；17.5mΩ@10V | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 22nC@10V | |
| 输入电容(Ciss) | 1.04nF | |
| 反向传输电容(Crss) | 130pF | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 150pF |
