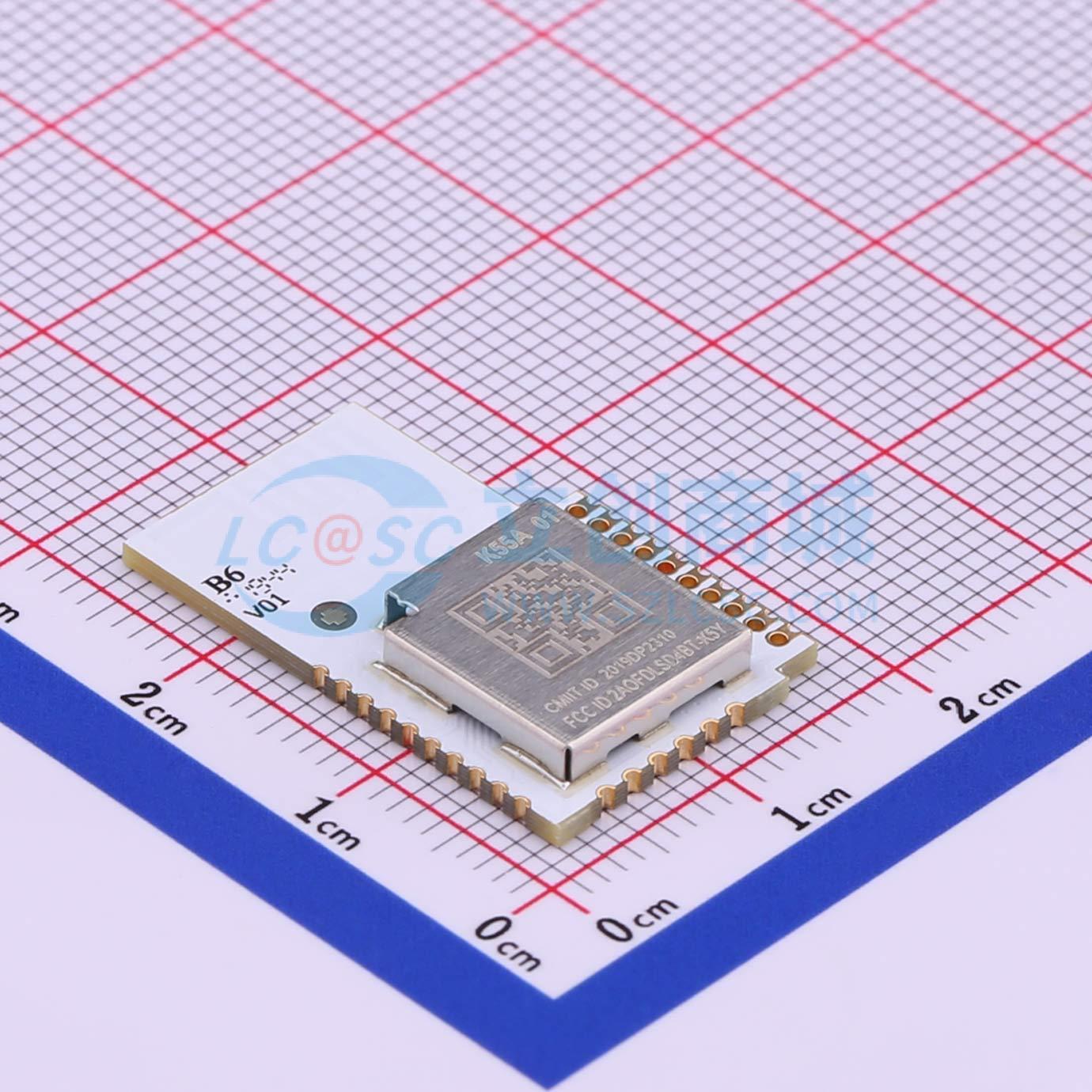

温馨提醒：图片仅供参考，商品以实物为准
LSD4BT-K55ASTD001
停产 K55
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- K55系列低功耗蓝牙模组是基于Telink低功耗蓝牙SOC TLSR8250芯片研发的一款高性能蓝牙模组，模组采用邮票型和侧插式接口，精致小巧，全端口引出，方便使用，帮助用户绕过繁琐的射频硬件设计开发与生产，用户可以在此基础上轻松实现蓝牙应用的开发，缩短研发周期，助您抢占市场先机。本型号为纯硬件模块，不包含软件。
- 品牌名称
- LSD(利尔达)
- 商品型号
- LSD4BT-K55ASTD001
- 商品编号
- C521559
- 包装方式
- 编带
- 商品毛重
- 2.123克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 蓝牙模块 | |
| 核心芯片 | TLSR8250芯片 | |
| 接口类型 | I2C；I2S；PWM；ADC；GPIO；PDM | |
| 支持协议 | 蓝牙5.0；蓝牙4.2 | |
| 发射功率 | 10dBm |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.8V~3.6V | |
| 接收电流 | 5.8mA | |
| 发送电流 | 6.2mA；18mA | |
| 接收灵敏度 | -96dBm | |
| 工作温度 | -40℃~+85℃ |
商品概述
K55系列低功耗蓝牙模组是基于Telink低功耗蓝牙SOC TLSR8250芯片研发的一款高性能蓝牙模组，模组采用邮票型和侧插式接口，精致小巧，全端口引出，方便使用，帮助用户绕过繁琐的射频硬件设计开发与生产，用户可以在此基础上轻松实现蓝牙应用的开发，缩短研发周期，助您抢占市场先机。本型号为纯硬件模块，不包含软件。
商品特性
- 工作频段2.4 GHz ISM频段
- 支持1.8V到3.6V电源供电
- 发射电流 ≤20mA (10dBm功率配置)
- 接收电流 ≤6.5mA (整机电流)
- 400nA休眠电流(SRAM不保存)
- 灵敏度-96dBm (1Mbps，PER < 30.8%)
- 发射功率Max.10dBm
- Bluetooth SIG Mesh支持
- Telink专有的Mesh支持
- 512K/1MB Flash(客户实际可使用容量小于512K/1MB)
- 48kB片上SRAM，其中32K可休眠保存
- 设计侧插、邮票孔兼容的接口方式
- 支持BLE 5.0
- 支持125Kbps、500Kbps、1Mbps、2Mbps
- 完全引出芯片所有引脚、串口、PWM、AD等，适应各种应用场合
应用领域
- 智能手机以及平板电脑周边产品
- 蓝牙远程控制
- 运动与健康跟踪，健康守护
- 可穿戴设备
- 智能灯控，智慧家居，智慧城市
- 物流运输追踪
- 消费类电子产品
- 楼宇自动化
- 工业控制
