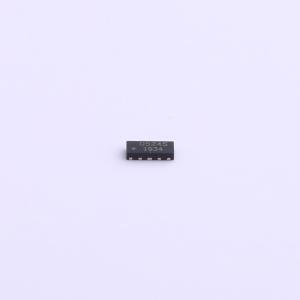

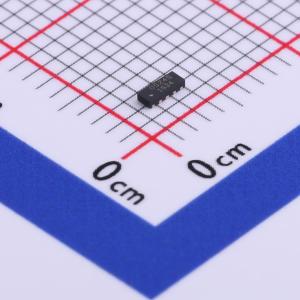

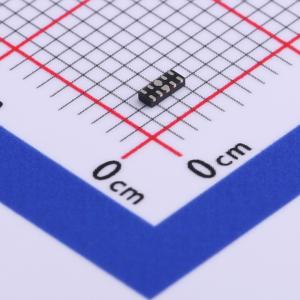

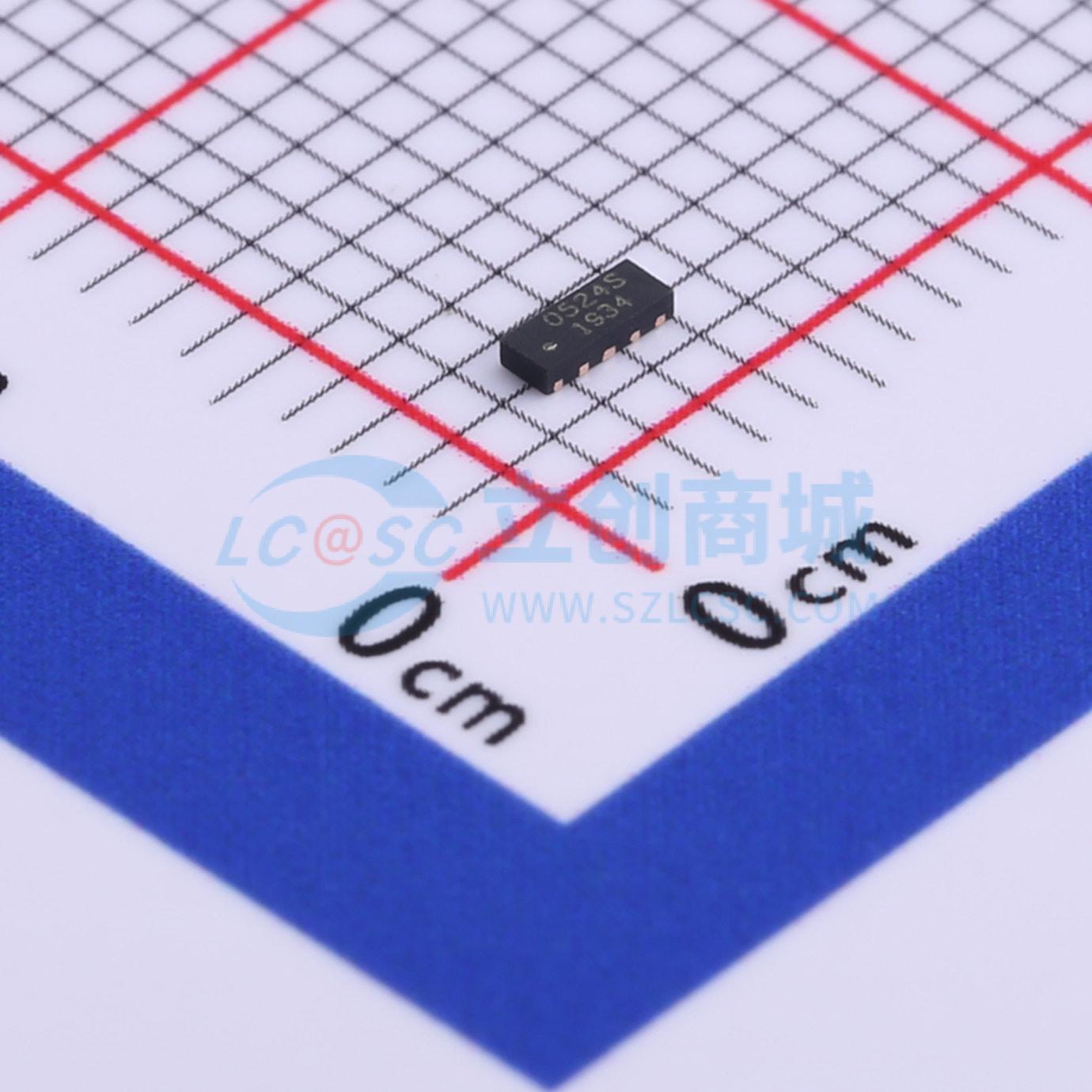

ULC0524PA
ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：超低泄漏：nA级别。 工作电压：5.0V。 低钳位电压。 符合以下标准: -IEC 61000-4-2（ESD）抗扰度测试。 -空气放电：±15kV。 -接触放电：±8kV。应用：USB 2.0电源和数据线。 机顶盒和数字电视
- 品牌名称
- Leiditech(雷卯电子)
- 商品型号
- ULC0524PA
- 商品编号
- C521614
- 商品封装
- DSON-10
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF |
商品特性
- 超低电容：典型值 0.3 pF（I/O 到 I/O）
- 超低泄漏：纳安级别
- 低工作电压：5V
- 低钳位电压
- 最多保护 4 条线路
- 无引脚直插式封装
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试
- 空气放电：±30kV
- 接触放电：±25kV
- IEC 61000-4-5（雷击）5A（8/20μs）
- IEC 61000-4-2（ESD）抗扰度测试
- 符合 RoHS 标准
应用领域
- HDMI 1.3、1.4 和 2.0、USB 2.0 和 3.0 以及 MDDI 端口
- 10/100/1000 以太网
- 显示器和平板显示器
- 机顶盒和数字电视
- 视频图形卡
- 数字视频接口（DVI）
- 笔记本电脑
- PCI Express 和串行 SATA 端口
